Mode manuel et réglages
14.8 Etalonner un palpeur 3D (option 17)
14
504
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

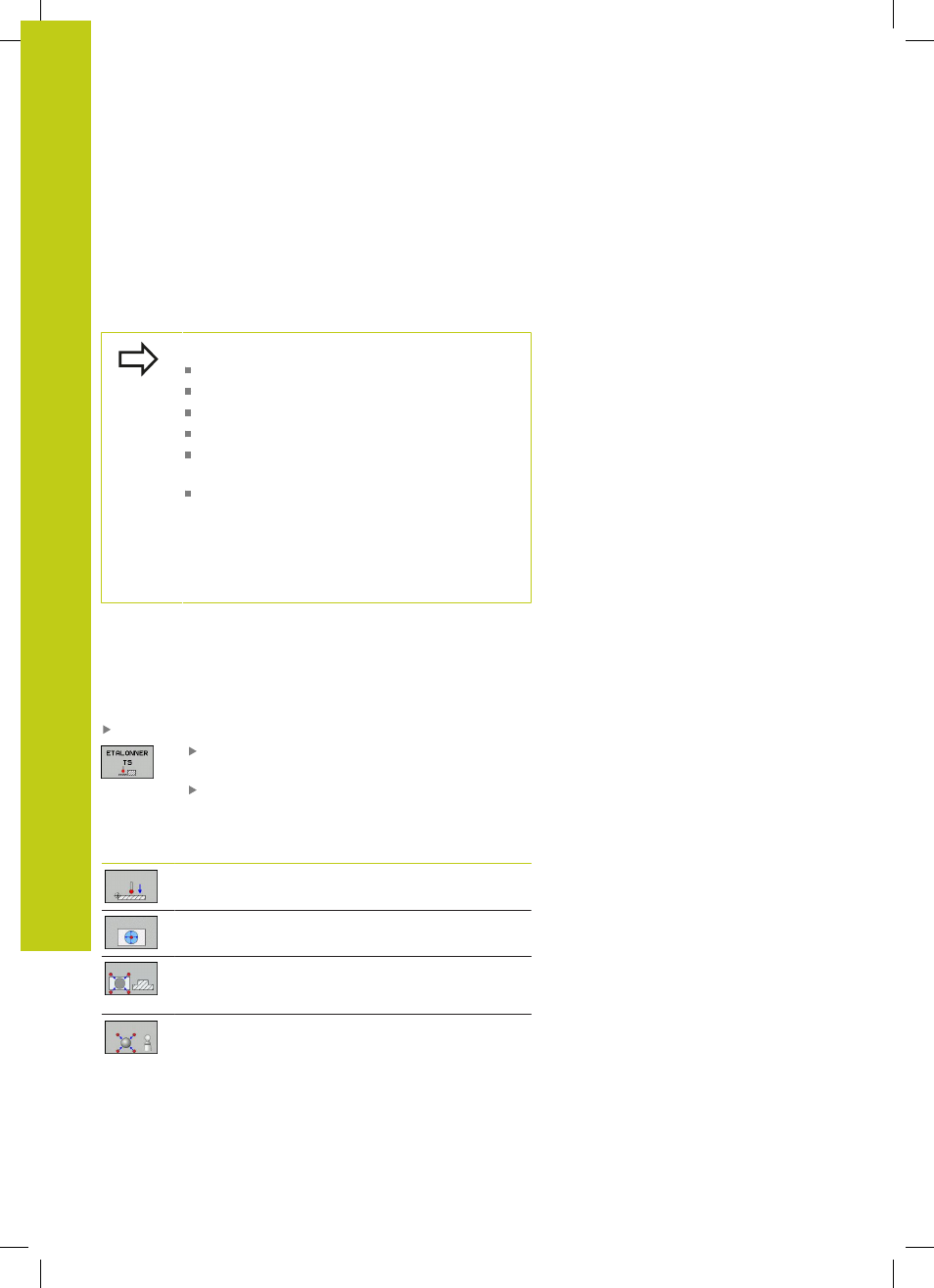

14.8 Etalonner un palpeur 3D (option 17)
Introduction
Pour déterminer exactement le point de commutation réel d'un
palpeur 3D, vous devez l'étalonner. Sinon, la TNC n'est pas en
mesure de fournir des résultats de mesure précis.
Vous devez toujours étalonner le palpeur lors :
de la mise en service
d'une rupture de la tige de palpage
du changement de la tige de palpage
d'une modification de l'avance de palpage
d'instabilités dues, par exemple, à un
échauffement de la machine
d'une modification de l'axe d'outil actif
Si vous appuyez sur la softkey OK après une
opération d'étalonnage, les valeurs d'étalonnage sont
prises en compte pour le palpeur actif. Les données
d'outils actualisées sont actives immédiatement, un
nouvel appel d'outil n'est pas nécessaire.
Lors de l'étalonnage, la TNC calcule la longueur "effective" de la tige
de palpage ainsi que le rayon "effectif" de la bille de palpage. Pour
étalonner le palpeur 3D, fixez sur la table de la machine une bague
de réglage ou un tenon d'épaisseur connue et de rayon connu.
La TNC dispose de cycles pour l'étalonnage de la longueur et du
rayon :
Sélectionner la softkey
FONCTIONS DE PALPAGE
Afficher des cycles d'étalonnage : appuyer sur
ETAL. TS.
Sélectionner le cycle d'étalonnage
Cycles d'étalonnage de la TNC
Softkey Fonction Page
Etalonner la longueur 505
Déterminer le rayon et l'excentrement
avec une bague d'étalonnage page 507
Déterminer le rayon et l'excentrement
avec un tenon ou un tampon de
calibration page 508
Déterminer le rayon et l'excentrement
avec une bille d'étalonnage page 509
