Programmation : aides à la programmation

4.6

Calculateur de données de coupe

4

148

TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

4.6

Calculateur de données de coupe

Application

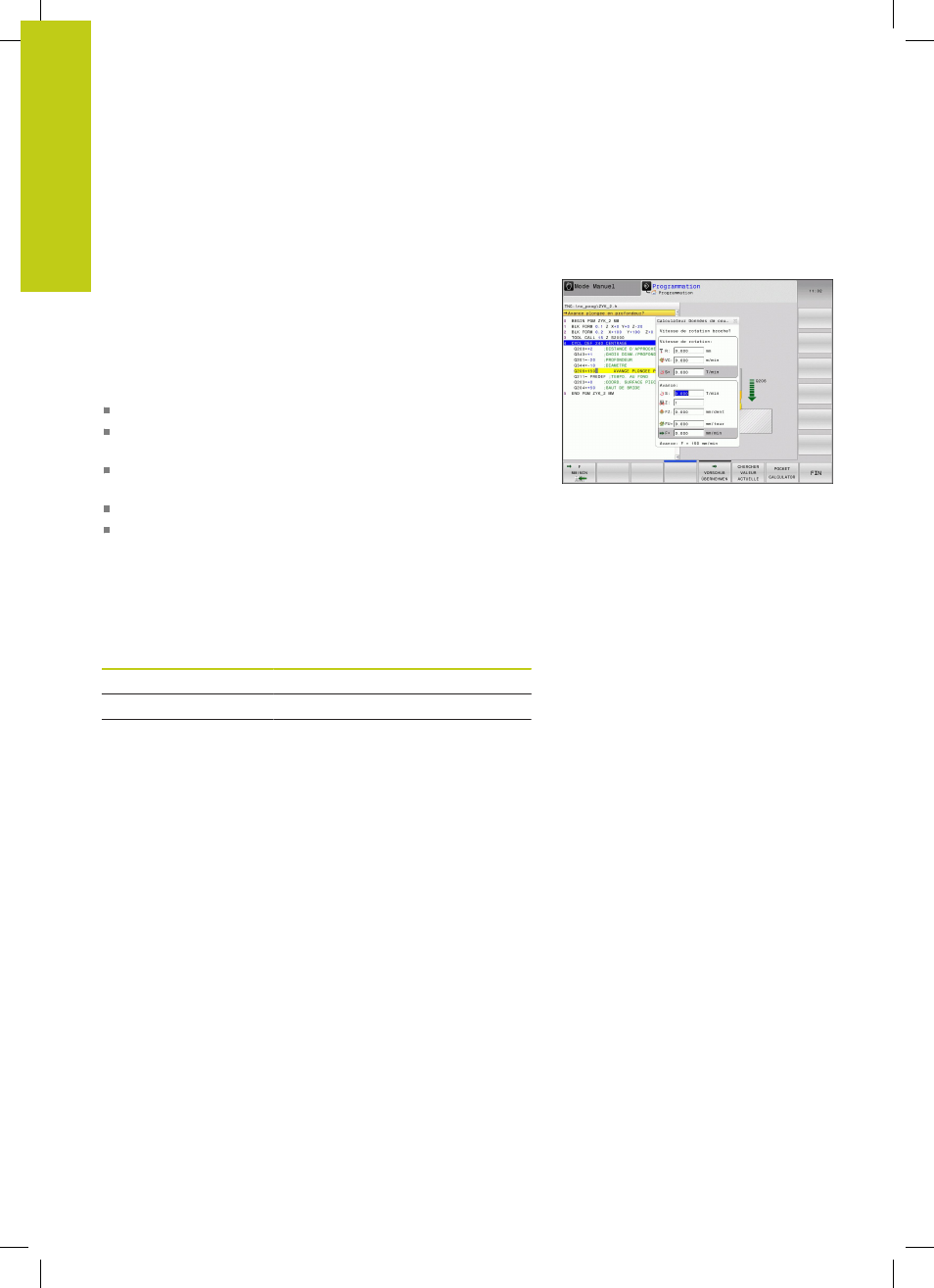

La calculatrice des données de coupe vous permet de calculer
la vitesse de la broche et l'avance pour un processus d'usinage
donné. Vous pouvez ensuite reprendre les valeurs calculées dans le
dialogue d'avance ou de vitesse du programme CN.

Pour ouvrir la calculatrice de données de coupe, appuyez sur la
softkey

CALCULATRICE DONNES DE COUPE. La TNC affiche cette

softkey dans les cas suivants :

lorsque vous ouvrez la calculatrice (touche

CALC)

si vous ouvrez le dialogue de saisie de la vitesse de rotation
dans la séquence TOOL CALL

si vous ouvrez le dialogue de saisie de l'avance dans les
séquences de déplacement ou les cycles

si vous entrez une avance en mode Manuel (softkey F)

si vous entrez une vitesse de rotation en mode Manuel
(softkey S)

Selon que vous calculez une vitesse de rotation ou une avance,
la calculatrice de données de coupe affiche des champs de saisie
différents :

Fenêtre de calcul de la vitesse de rotation :

Lettre de code

Signification

R:

Rayon d'outil (mm)

VC:

Vitesse de coupe (mm/min)

S=

Résultat de la vitesse de rotation de
la broche (tours/min)
