Etalonner un palpeur 3D (option 17) 14.8
14
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
505

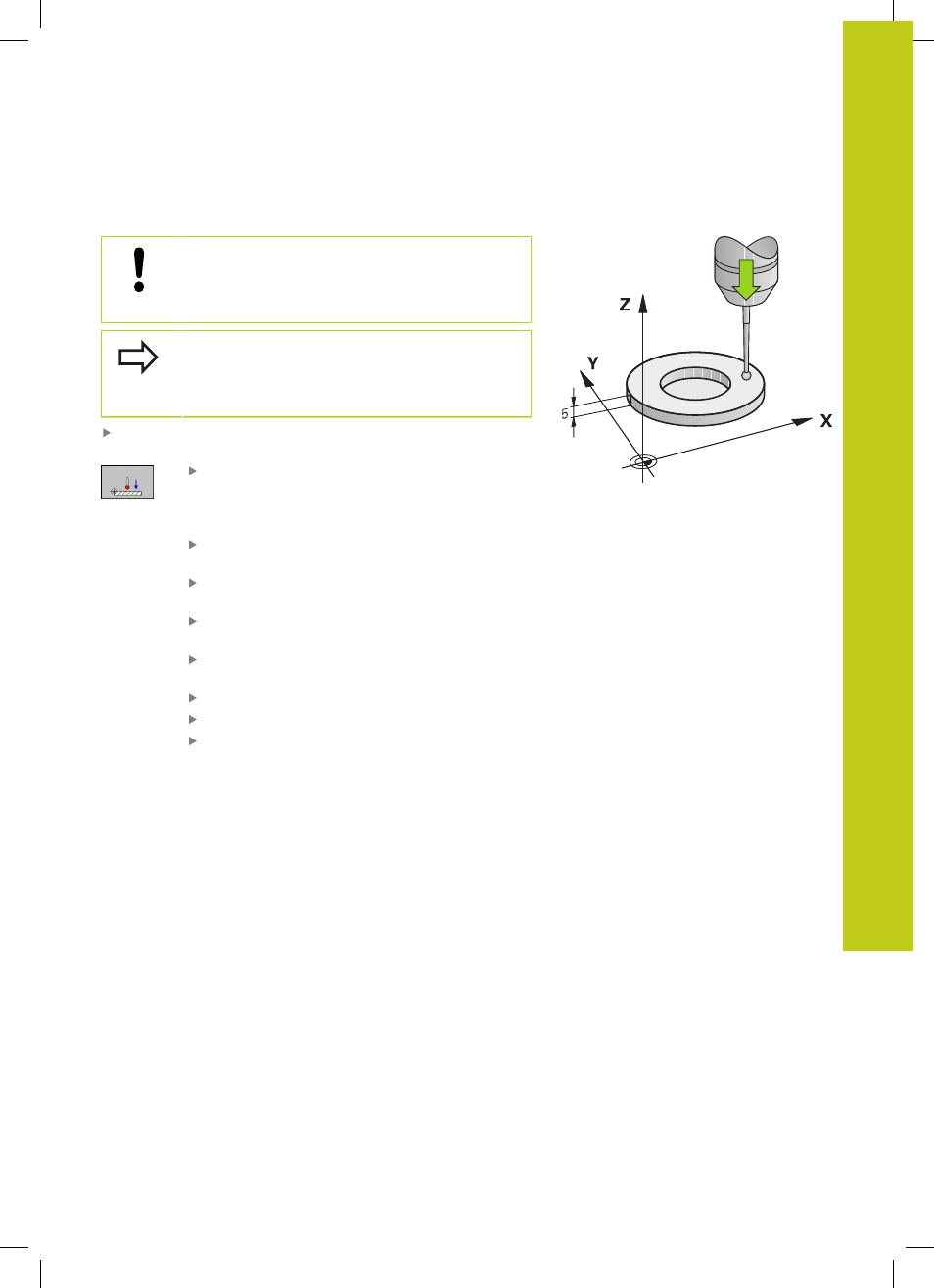

Etalonnage de la longueur effective
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
La longueur effective du palpeur se réfère toujours
au point d'origine de l'outil. En règle générale, le
constructeur de la machine initialise le point d'origine
de l'outil sur le nez de la broche.
Initialiser le point d'origine dans l'axe de broche de manière à ce
que Z=0 pour la table de la machine.
Sélectionner la fonction d'étalonnage pour le
palpeur de longueur : appuyer sur la softkey
ETAL. L. La TNC affiche les données d'étalonnage
actuelles.
Référence pour la longueur : entrer la hauteur de
la bague de réglage dans la fenêtre de menu
Déplacer le palpeur très près de la surface de la
bague de réglage
Au besoin, modifier le sens de déplacement avec
la softkey ou les touches fléchées
Palper la surface: Appuyer sur la touche START
externe
Vérifier les résultats
Appuyer sur la softkey
OK pour valider les valeurs
Appuyer sur la softkey ANNULER pour quitter
la fonction d'étalonnage La TNC mémorise la
procédure d'étalonnage sous forme de journal
dans le fichier TCHPRMAN
