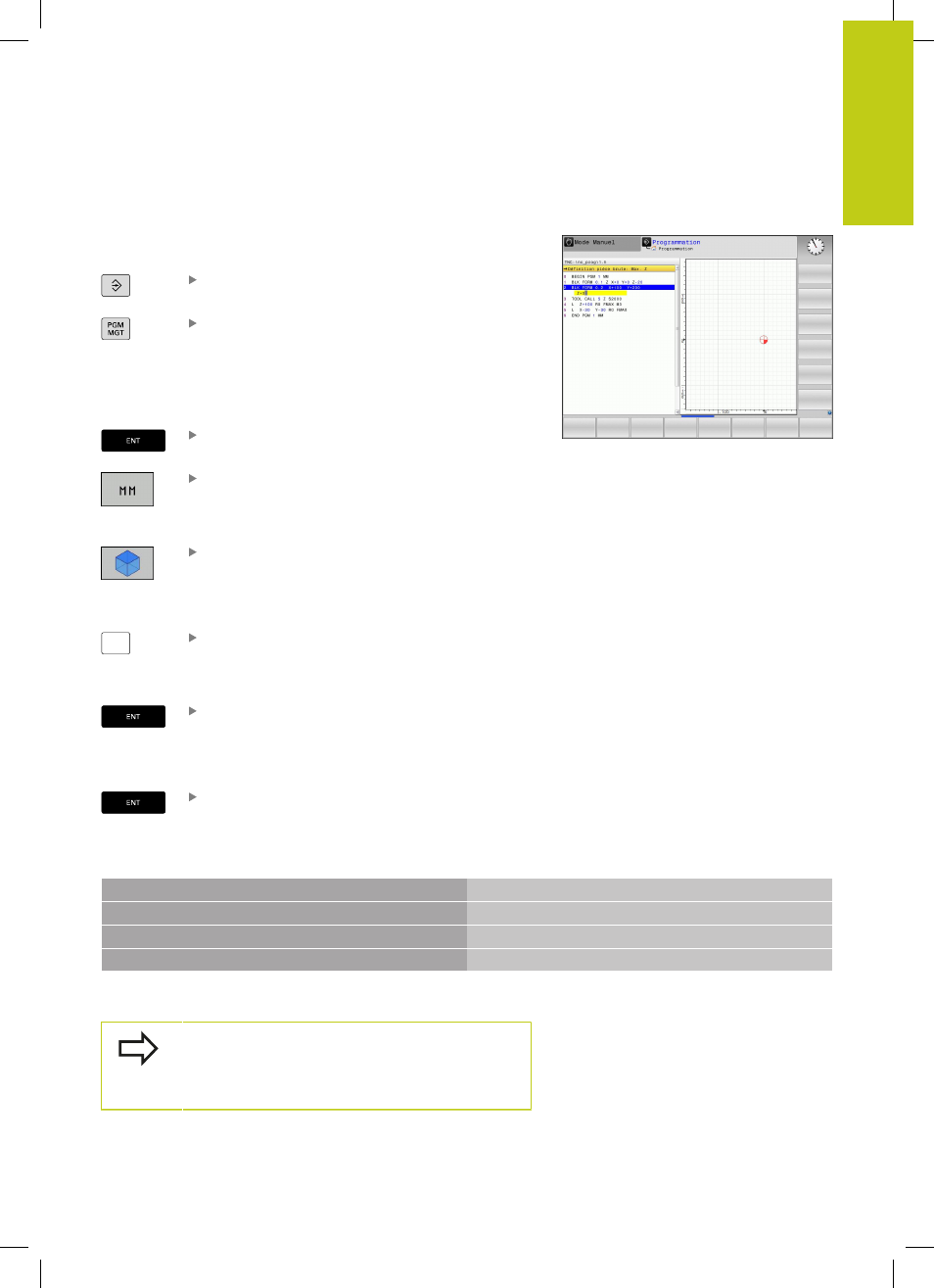

Ouvrir et introduire des programmes 3.2
3
TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
103
Ouvrir un nouveau programme d'usinage
Un programme d'usinage se renseigne toujours en mode
Programmation. Exemple d'ouverture de programme:
Sélectionner le mode de fonctionnement
Programmation.
Appeler le gestionnaire de fichiers : appuyer sur la
touche
PGM MGT
Sélectionnez le répertoire dans lequel vous souhaitez mémoriser le
nouveau programme :
NOM DE FICHIER = NOUVEAU.H
Introduire le nom du nouveau programme, valider
avec la touche
ENT
Sélectionner l'unité de mesure : appuyer sur
MM ou INCH. La TNC change de fenêtre de
programme et ouvre le dialogue de définition de la
BLK-FORM (pièce brute).
Sélectionner une pièce brute rectangulaire :
appuyer sur la softkey correspondant à la forme
brute rectangulaire
PLAN D'USINAGE DANS LE GRAPHIQUE : XY
Z
Indiquer l'axe de broche, p. ex.
Z
DEFINITION DE LA PIECE BRUTE : MINIMUM
Entrer les coordonnées X, Y et Z du point MIN
l'une après l'autre et valider chaque fois avec la
touche
ENT
DEFINITION DE LA PIECE BRUTE : MAXIMUM
Entrer les coordonnées X, Y et Z du point MAX
l'une après l'autre et valider chaque fois avec la
touche
ENT
Exemple : affichage de BLK-Form dans le programme CN
0 BEGIN PGM NOUVEAU MM
Début du programme, nom, unité de mesure
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Axe de broche, coordonnées du point MIN
2 BLK FORM 0.2 X+100 Y+100 Z+0 Coordonnées du point MAX
3 END PGM NOUVEAU MM Fin du programme, nom, unité de mesure
La TNC génère de manière automatique les numéros de
séquences et les séquences
BEGIN et END.
Si vous ne souhaitez pas programmer une définition
de pièce brute, interrompez le dialogue
Plan
d'usinage dans le graphique : XY avec la touche
DEL !
