Initialiser le point d'origine avec le palpeur 3D (option 17) 14.10

14

TNC 620 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

515

14.10

Initialiser le point d'origine avec le
palpeur 3D (option 17)

Résumé

Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie :

Softkey

Fonction

Page

Initialiser le point d'origine sur un axe
donné avec

515

Initialisation d'un coin comme point
d'origine

516

Initialisation du centre de cercle
comme point d'origine

517

Ligne médiane comme point
d'origine

Initialisation de la ligne médiane
comme point d'origine

520

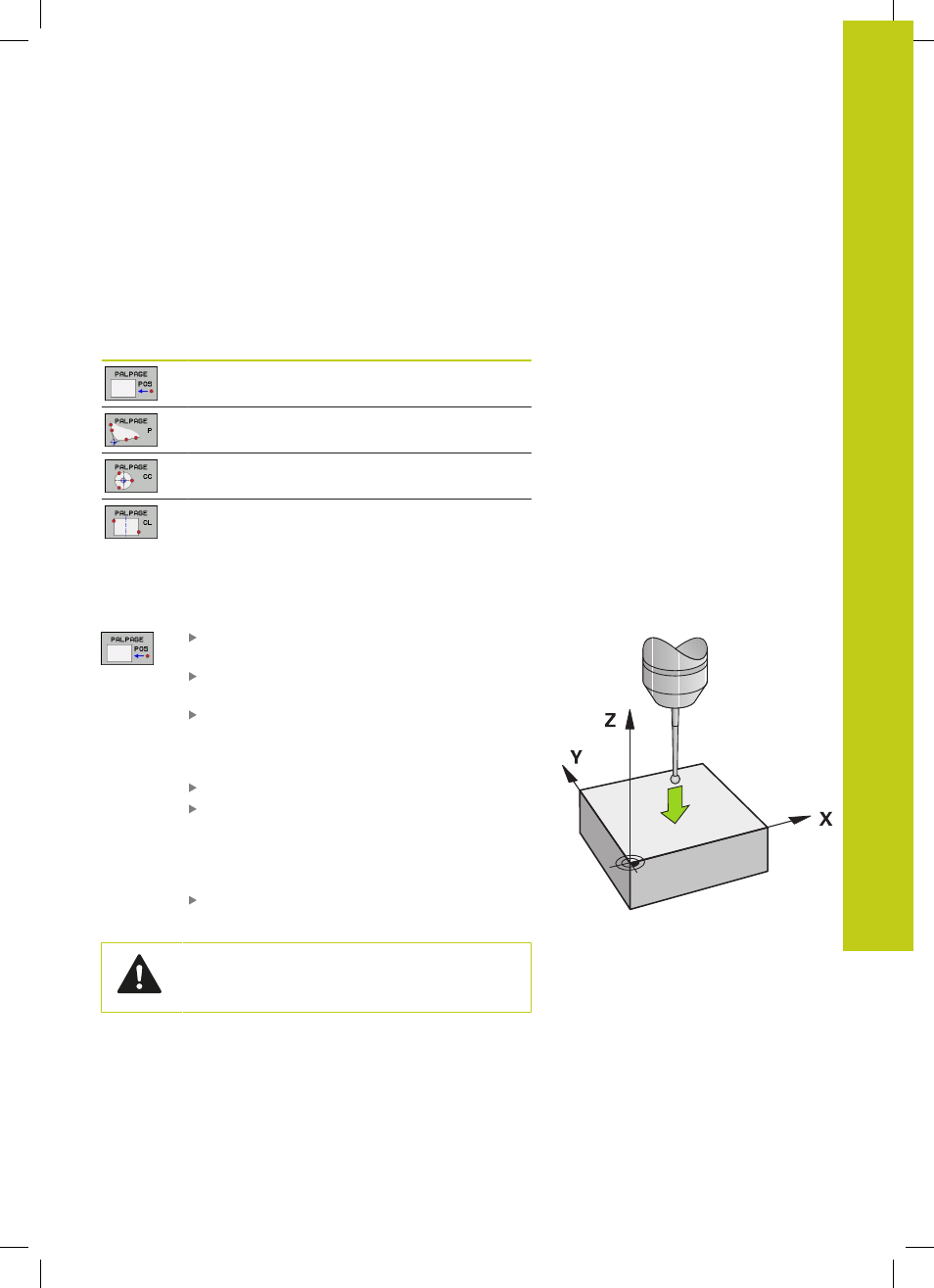

Initialiser un point d'origine sur un axe au choix

Sélectionner la fonction de palpage : Appuyer sur
la softkey

PALPAGE POS.

Positionner le palpeur à proximité du point de
palpage

Sélectionner en même temps le sens de palpage
et l'axe dont le point d'origine doit être initialisé,
p. ex. palpage de Z dans le sens Z– : faire un choix
par softkey

Palper : Appuyer sur la touche START externe
Point d'origine : entrer la coordonnée nominale
et valider avec la softkey

INITIAL. POINT

D'ORIGINEvoir "Inscrire les valeurs de mesure
à partir des cycles palpeurs dans le tableau de
points zéro", page 502

Quitter la fonction de palpage : Appuyer sur la
softkey

END

HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
