78 Programmation : principes de base, gestion de fichiers
3.1 Pr
incipes de base
3.1 Principes de base

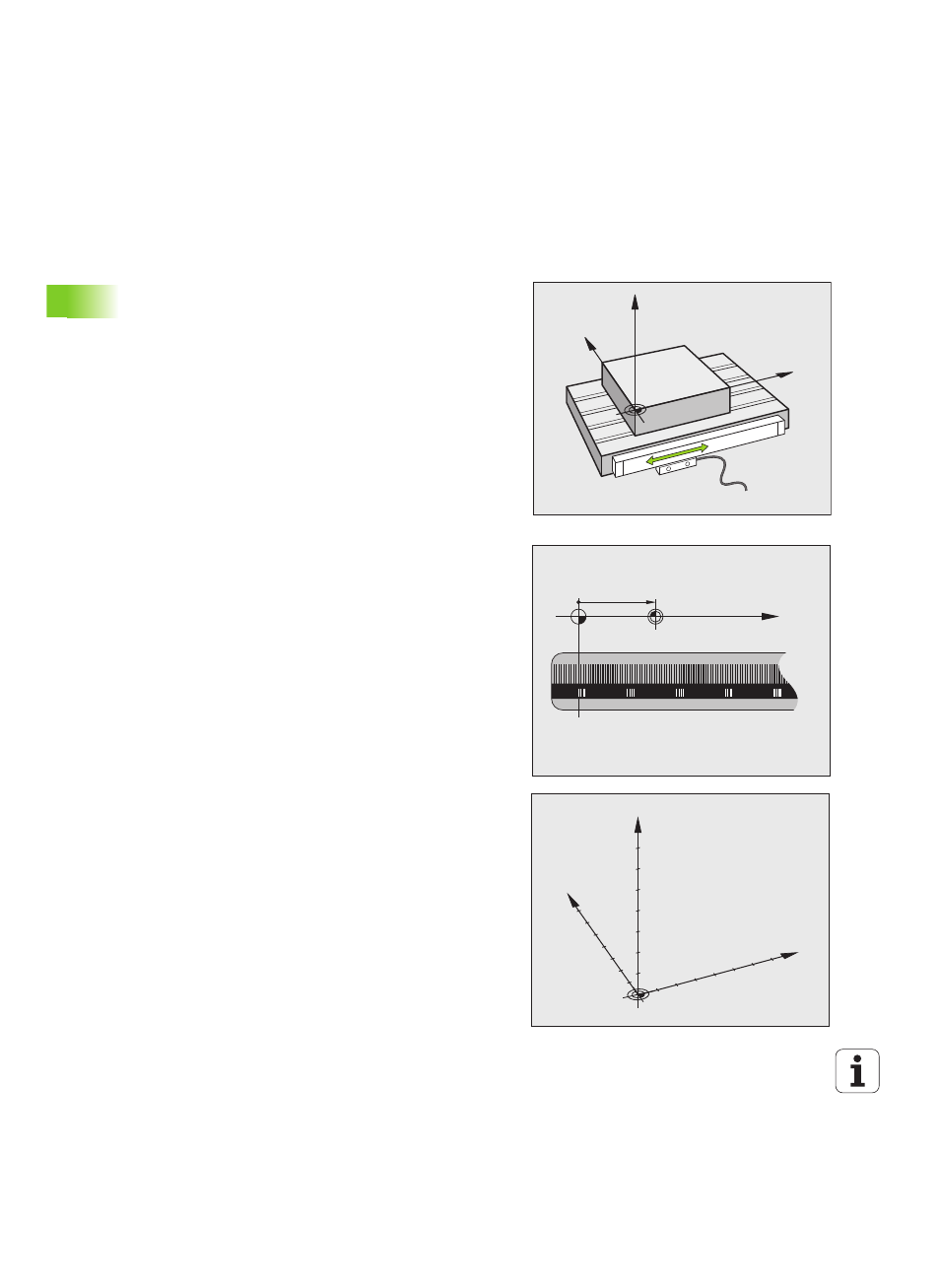

Systèmes de mesure de déplacement et
marques de référence
Des systèmes de mesure équipant les axes des machines mesurent
les positions de la table ou de l'outil. Les axes linéaires sont
généralement équipés de systèmes de mesure linéaire, et les
plateaux circulaires et axes inclinés de systèmes de mesure angulaire.
Lorsqu'un axe de la machine se déplace, le système de mesure
correspondant génère un signal électrique qui permet à la TNC de
calculer la position effective exacte de cet axe.
Une coupure d'alimentation provoque la perte de la relation entre la
position de la table de la machine et la position effective calculée. Pour
rétablir cette relation, les systèmes de mesure incrémentaux
possèdent des marques de référence. Lors du passage sur une
marque de référence, la TNC reçoit un signal identifiant un point
d'origine fixe. Celui-ci permet à la TNC de rétablir la relation entre la
position effective et la position actuelle de la machine. Sur les
systèmes de mesure linéaire équipés de marques de référence à
distances codées, il suffit de déplacer les axes de la machine de 20
mm au maximum et, sur les systèmes de mesure angulaire, de 20°.
Avec les systèmes de mesure absolus, une valeur absolue de position
est transmise à la commande lors de la mise sous tension. Ceci
permet de rétablir la relation entre la position effective et la position de
la table immédiatement après la mise sous tension sans déplacement
des axes de la machine.
Système de référence
Un système de référence permet de définir sans ambiguïté les
positions dans un plan ou dans l’espace. Les données d'une position
se réfèrent toujours à un point fixe et sont définies par leurs
coordonnées.
Dans le système rectangulaire (système cartésien), les axes X, Y et Z
définissent les trois directions. Les axes sont perpendiculaires entre
eux et se coupent en un point : le point zéro. Une coordonnée indique
la distance par rapport au point zéro, dans l’une de ces directions. Une
position est ainsi définie dans le plan avec deux coordonnées, et dans
l’espace avec trois coordonnées.
Les coordonnées qui se réfèrent au point zéro sont appelées
coordonnées absolues. Les coordonnées relatives se réfèrent à une
autre position quelconque (point d'origine) dans le système de
coordonnées. Les valeurs des coordonnées relatives sont aussi
appelées valeurs de coordonnées incrémentales.
Y
X
Z
X (Z,Y)
X
MP
Y
X
Z
