184 Programmation : programmer les contours
6.5 Cont
our
nag
es – Coor
données polair
es

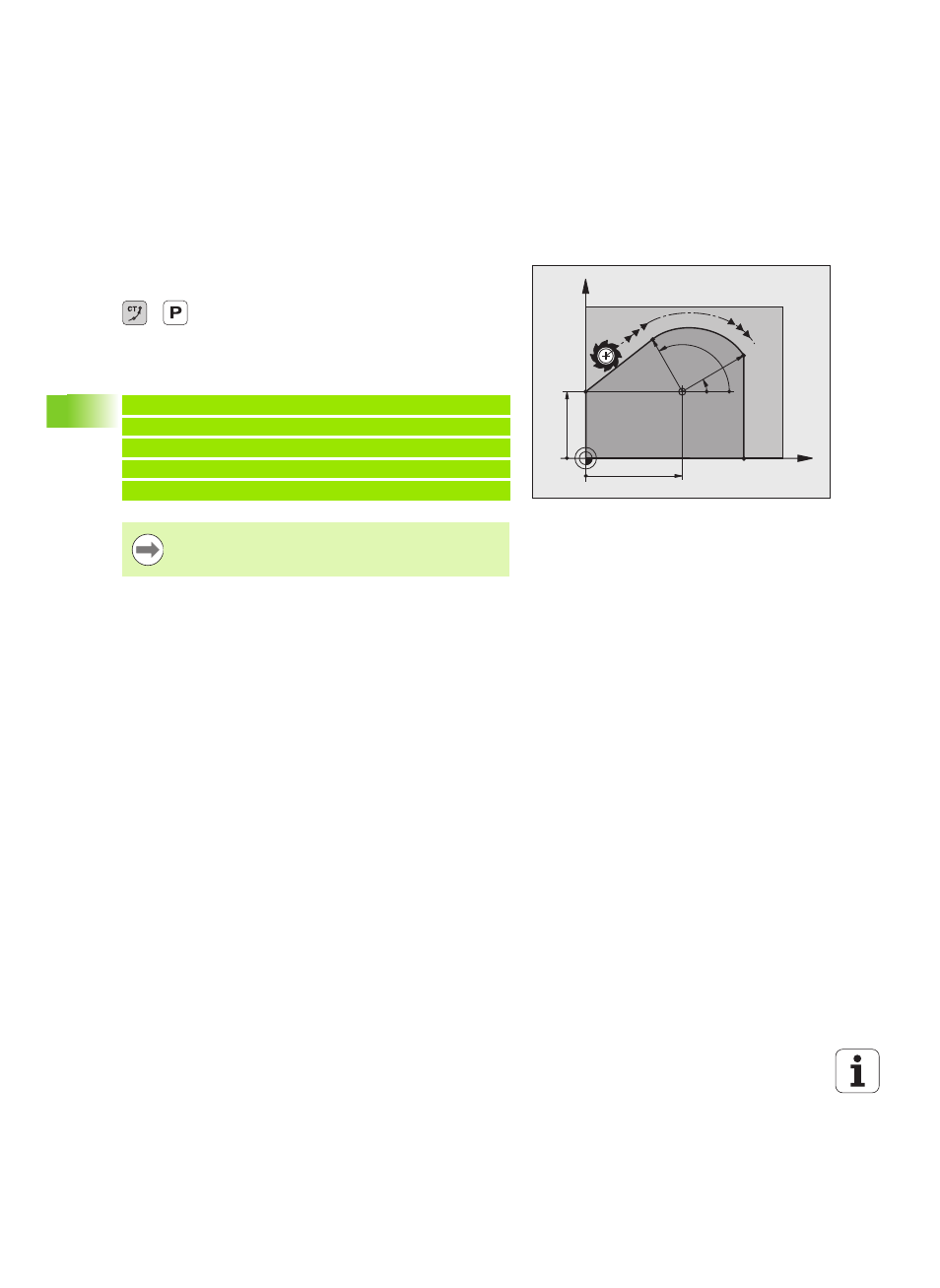

Trajectoire circulaire G16 avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire tangente à un élément
de contour précédent.
U Rayon des coordonnées polaires R : distance entre le
point final de la trajectoire circulaire et le pôle I, J
U Angle des coordonnées polaires H : position
angulaire du point final de la trajectoire circulaire
Exemple de séquences CN
X
Y
40
35
CC
30°
120°
R30 R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Le pôle n’est pas le centre du cercle!
