182 Programmation : programmer les contours
6.5 Cont
our
nag
es – Coor
données polair
es

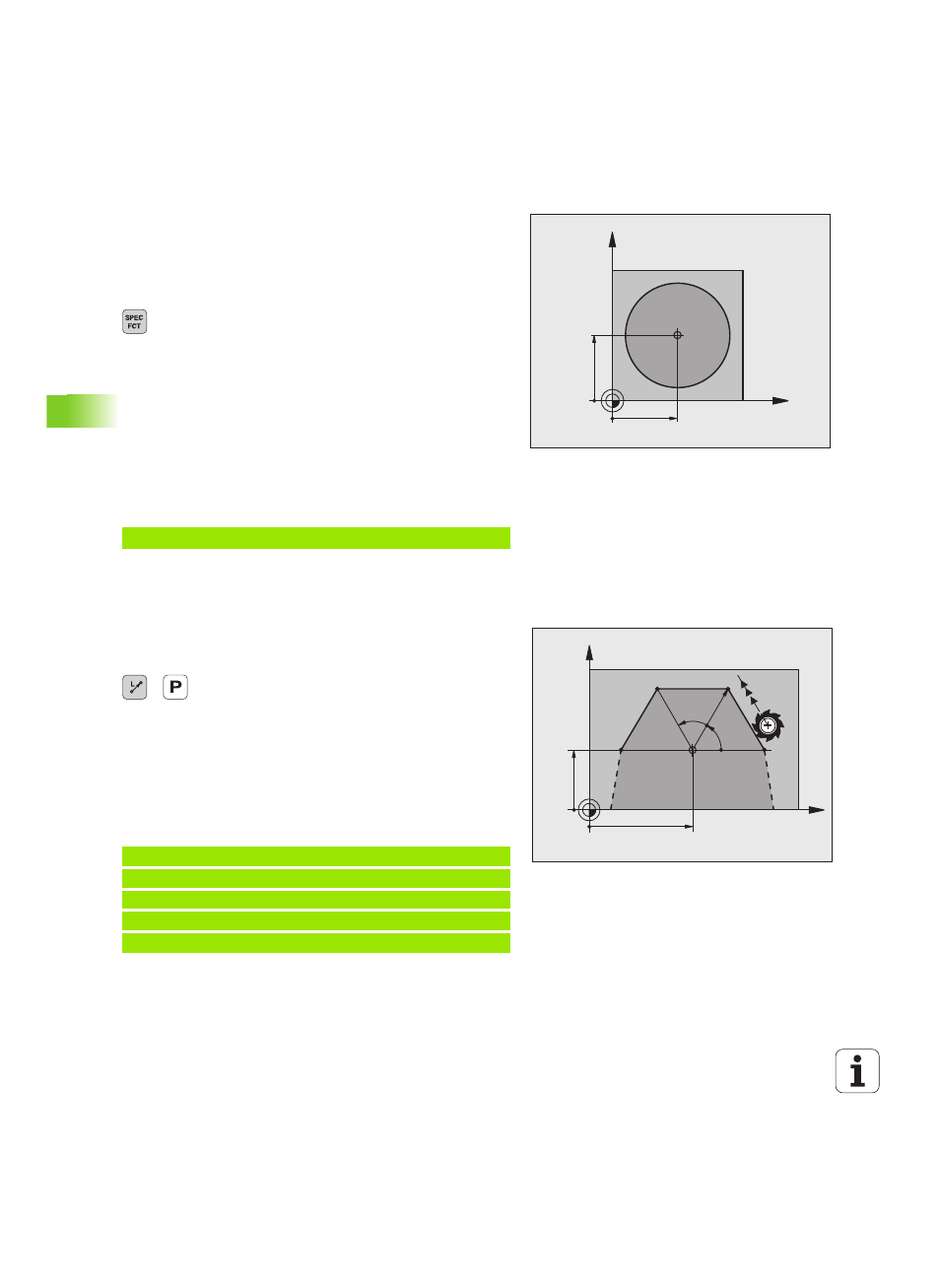

Origine des coordonnées polaires : pôle I, J
Avant d'indiquer les positions en coordonnées polaires, vous pouvez
définir le pôle CC à n'importe quel endroit du programme d'usinage.
Pour définir le pôle, procédez de la même manière que pour la
programmation du centre de cercle.
U Programmer le pôle : appuyer sur la touche SPEC FCT
U Choisir la softkey FONCTIONS PROGRAMME
U Choisir la softkey DIN/ISO
U Choisir la softkey I ou J
U Coordonnées : pour le pôle, introduire les coordonnées
cartésiennes ou introduire : G29 pour valider la
dernière position programmée. Définir le pôle avant
de programmer les coordonnées polaires. Ne
programmer le pôle qu'en coordonnées cartésiennes.
Le pôle reste actif jusqu'à ce que vous programmiez
un nouveau pôle.
Exemple de séquences CN
Droite en avance rapide G10
Droite en avance d'usinage G11 F
L'outil se déplace sur une droite allant de sa position actuelle jusqu'au
point final de la droite. Le point de départ correspond au point final de
la séquence précédente.
U Rayon polaire R : Introduire la distance entre le point
final de la droite et le pôle CC
U Angle polaire H : position angulaire du point final de
la droite comprise entre –360° et +360°
Le signe de H est déterminé par rapport à l'axe de référence angulaire :
„ Angle compris entre l'axe de référence angulaire et R, sens anti-
horaire : H>0
„ Angle entre l'axe de réf. angulaire et R, sens horaire : H<0
Exemple de séquences CN
X
Y
X=I
Y=J
N120 I+45 J+45 *
X
Y
45
25
60°
60°
30
CC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
