HEIDENHAIN TNC 620 349

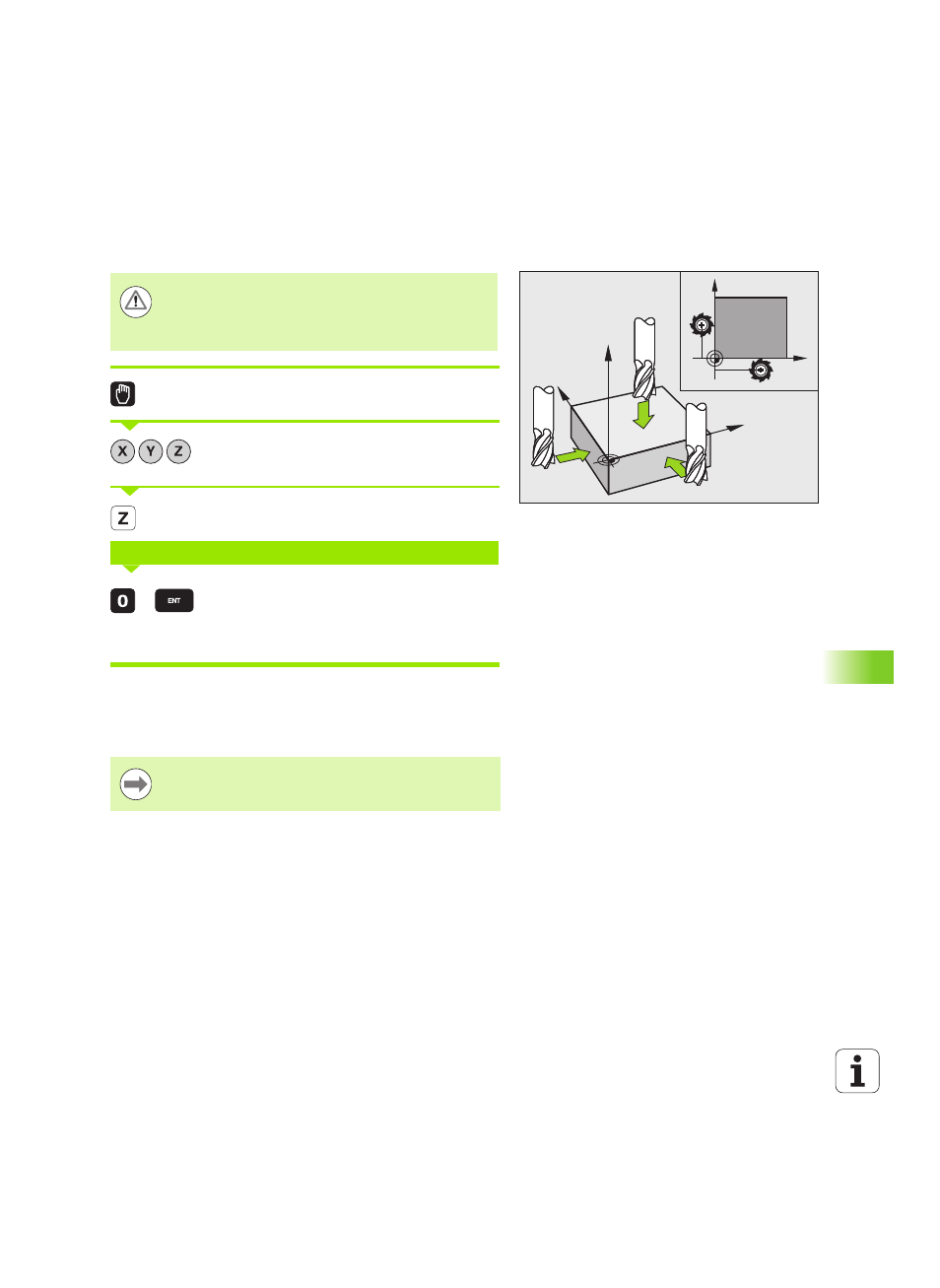

13.4 Initialisation du point d'or
igine sans palpeur 3D
Initialiser le point d'origine avec les touches
d'axes
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
touche la pièce (l'effleure)
Sélectionner l'axe
Outil zéro, axe de broche : initialiser l'affichage à une
position pièce connue (ex.0) ou introduire l'épaisseur
d de la cale. Dans le plan d'usinage : tenir compte du
rayon d'outil
De la même manière, initialiser les points d'origine des autres axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la somme
Z=L+d.
Y
X
Z
X
Y
-R
-R
Mesure de précaution
Si la surface de la pièce ne doit pas être effleurée, il
convient d'utiliser une cale d'épaisseur d. Pour le point
d'origine, introduisez une valeur augmentée de d.
INITIALISATION POINT D'ORIGINE Z=
La TNC enregistre automatiquement sur la ligne 0 du
tableau Preset le point d'origine initialisé avec les touches
des axes.
