6.3 Approche et sortie du contour
Point initial et point final
Partant du point initial, l'outil aborde le premier point de contour.
Conditions requises pour le point initial :
„ programmé sans correction de rayon
„ abordable sans risque de collision
„ proche du premier point du contour
Exemple

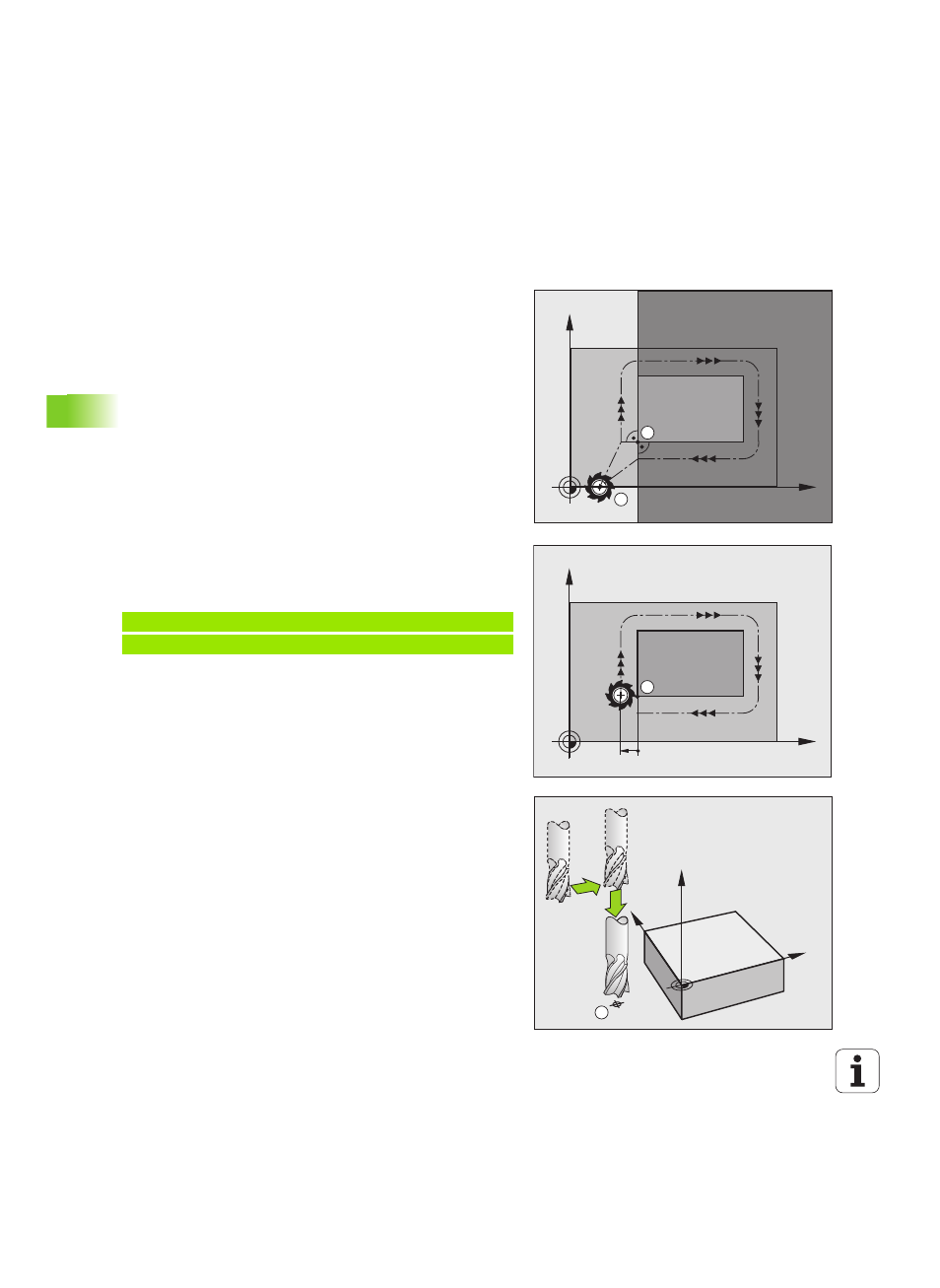

Figure en haut à droite : si vous définissez le point initial dans la zone
gris foncé, le contour sera endommagé lors de l'approche au premier
point du contour.
Premier point du contour
Programmez une correction de rayon pour le déplacement d'outil au
premier point du contour.
Déplacer l'outil dans l'axe de broche au point initial
Lors de l'approche du point initial, l'outil doit se déplacer à la
profondeur d'usinage. En cas de risque de collision, aborder
séparément le point initial dans l'axe de broche.
Exemple de séquences CN
X
Y
S
A
X
Y
A
G41
Y
X
Z
S
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
