42 Premier pas avec la TNC 620
1
.3 Pr
ogr
ammer la pr
emièr
e
pièce

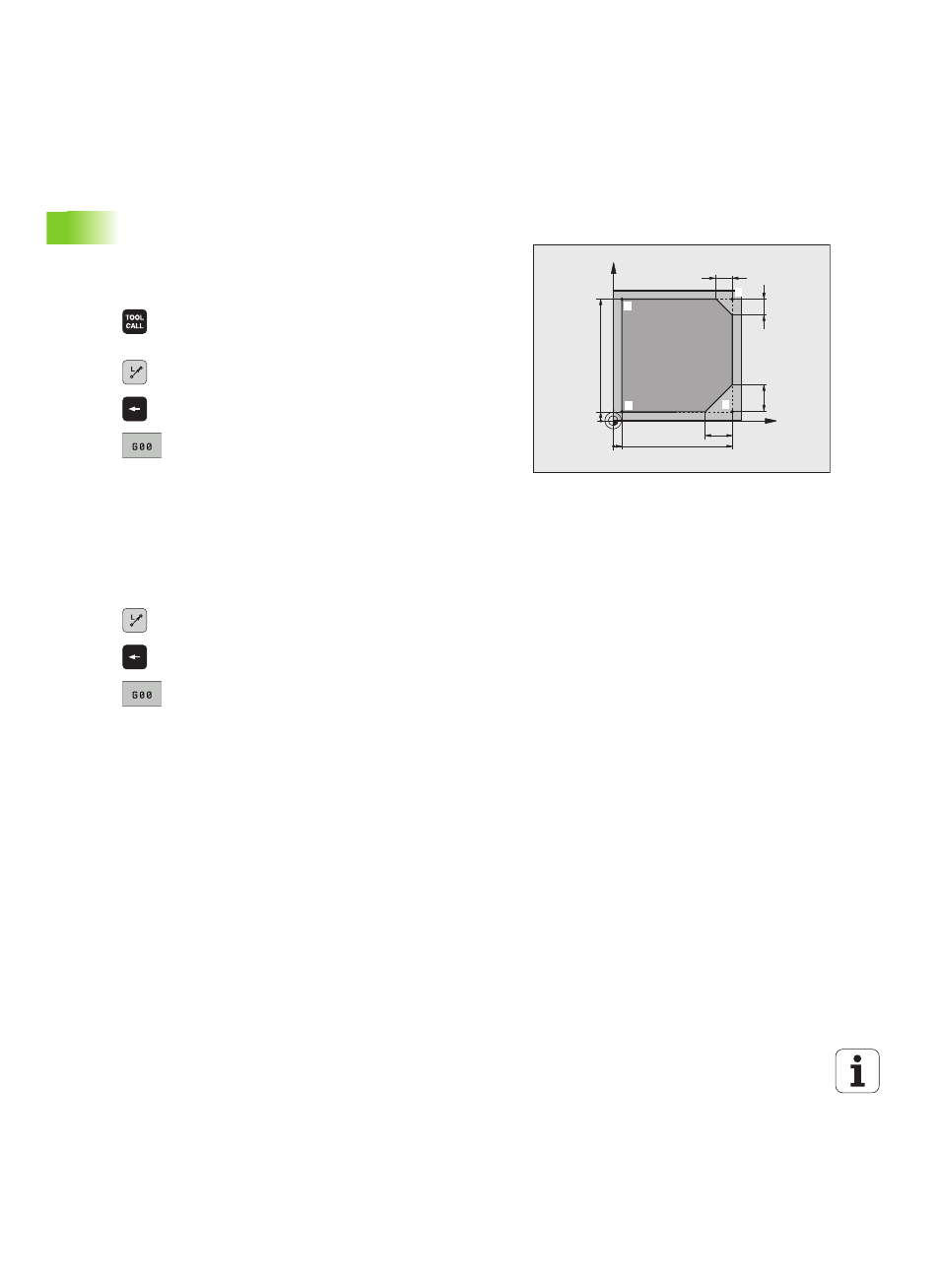

Programmer un contour simple
Le contour représenté sur la figure de droite doit être usiné en une
seule passe à la profondeur de 5 mm. La pièce brute a déjà été définie.
Après l'ouverture du dialogue avec une touche de fonction, introduisez
toutes les données demandées en haut de l'écran par la TNC.
U Appeler l'outil : Introduisez les données de l'outil.
Validez la saisie avec la touche ENT. Ne pas oublier
l'axe d'outil
U Appuyer sur la touche L pour ouvrir une séquence de
déplacement linéaire
U Passez dans le domaine des fonctions G avec la
touche gauche du curseur
U Choisir la softkey G0 pour un déplacement en avance
rapide
U Dégager l'outil : appuyer sur la touche d'axe orange Z
pour dégager l'axe d'outil et introduisez la valeur de la
position à atteindre, p. ex. 250. Valider avec la touche
ENT
U Correct.rayon : RL/RR/sans corr.? Valider avec la
touche ENT : ne pas activer la correction de rayon
U Fonction auxiliaire M? Valider avec la touche END :
la TNC mémorise la séquence de déplacement
U Appuyer sur la touche L pour ouvrir une séquence de
déplacement linéaire
U Passez dans le domaine des fonctions G avec la
touche gauche du curseur
U Choisir la softkey G0 pour un déplacement en avance
rapide
U Prépositionner l'outil dans le plan d'usinage : appuyez
sur la touche d'axe orange X et introduisez la valeur
de la position à atteindre, par exemple -20
U Appuyez sur la touche d'axe orange Y et introduisez la
valeur correspondant à la position à atteindre, p. ex. -
20. Valider avec la touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT : ne pas activer la correction de rayon
U Fonction auxiliaire M? Valider avec la touche END :
la TNC mémorise la séquence de déplacement
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
