HEIDENHAIN iTNC 530 69
2.2 Ecr
a
n et panneau de commande
2.2 Ecran et panneau de
commande

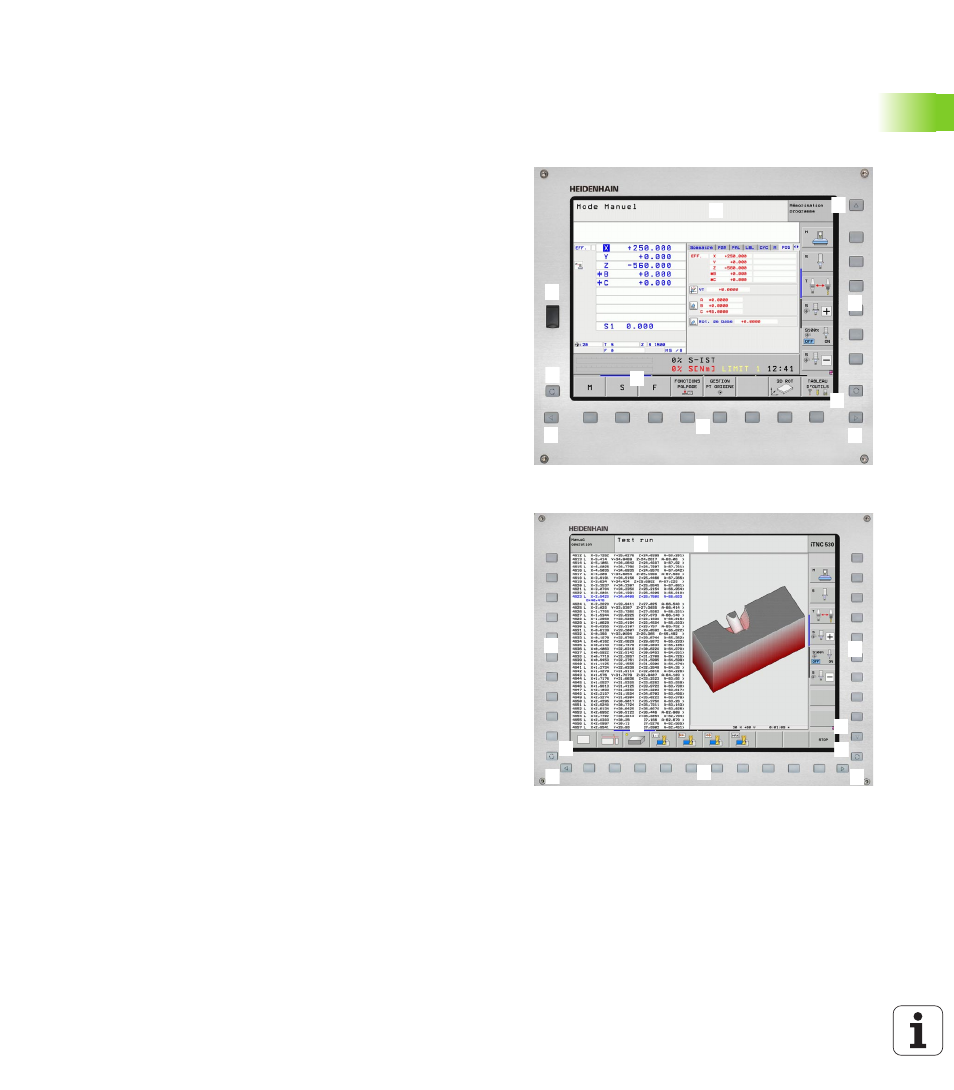

Ecran
La TNC est fournie avec un écran plat couleur TFT 15 pouces. En
alternative, un écran plat couleur 19 pouces est disponible.
1 3
1 1
4 4
5
1 6
7
8
2
1 9
1 3
4 4
5 1 6
7
8 2
1 1
7
1 En-tête
Quand la TNC est sous tension, l'écran affiche dans la fenêtre du
haut les modes de fonctionnement sélectionnés: modes Machine
à gauche et modes Programmation à droite. Le mode courant est
indiqué dans le plus grand champ de la fenêtre en haut de l'écran:
les questions de dialogue et les textes de messages s'y affichent
(excepté lorsque l'écran n'affiche que le graphique).
2 Softkeys
En bas de l'écran, la TNC affiche d'autres fonctions dans une barre
de softkeys. Ces fonctions sont accessibles avec les touches
situées en dessous. Les touches noires extérieures fléchées
permettent de choisir les barres de softkeys dont le nombre est
matérialisé par des traits étroits situés juste au dessus des barres
de softkey. La barre de softkeys active est signalée par un trait
plus clair.
8 softkeys sont disponibles sur l'écran 15 pouces , et 10 softkeys
sur l'écran 19 pouces.
3 Touches de sélection des softkeys
4 Commuter les barres de softkeys
5 Définition du partage de l'écran
6 Touche de commutation de l'écran entre les modes Machine et
Programmation
7 Touches de sélection des softkeys destinées au constructeur de
la machine
6 softkeys sont disponibles sur l'écran 15 pouces , et 18 softkeys
sur l'écran 19 pouces.
8 Commuter les barres de softkeys destinées au constructeur de la
machine
