12.4 F
onctions auxiliair
es pour les ax
es r
o
tatifs
Correction automatique de la géométrie
machine lors de l'usinage avec axes inclinés:
M114 (option de logiciel 2)
Comportement standard
La TNC déplace l'outil aux positions définies dans le programme
d'usinage. Dans le programme, si la position d'un axe incliné est
modifiée, le post-processeur doit calculer le décalage qui en résulte
sur les axes linéaires et réaliser le déplacement dans une séquence de
positionnement. Dans la mesure où la géométrie de la machine joue
également ici un rôle, le programme CN doit être calculé séparément
pour chaque machine.
Comportement avec M114
Si la position d'un axe incliné commandé est modifiée dans le
programme, la TNC compense automatiquement le décalage de l'outil
avec une correction linéaire 3D. Dans la mesure où la géométrie de la
machine est définie dans les paramètres-machine, la TNC compense
également automatiquement les décalages spécifiques à la machine.
Les programmes ne doivent être calculés par le post-processeur
qu'une seule fois, même s'ils doivent être exécutés sur différentes
machines équipées de TNC.
Si votre machine ne possède pas d'axes inclinés commandés
(inclinaison manuelle de la tête; tête positionnée par PLC), vous
pouvez introduire derrière M114 la position adéquate d'inclinaison de la
tête (p. ex. M114 B+45, paramètre Q autorisé).
La correction de rayon doit être prise en compte par le système de
FAO ou par le post-processeur. Une correction de rayon programmée
RL/RR entraîne l'apparition d'un message d'erreur.
Si la correction d’outil linéaire est réalisée par la TNC, l’avance
programmée se réfère à la pointe de l’outil, ou sinon, au point d'origine
de l’outil.
La géométrie de la machine doit être définie par le
constructeur dans la description de la cinématique.

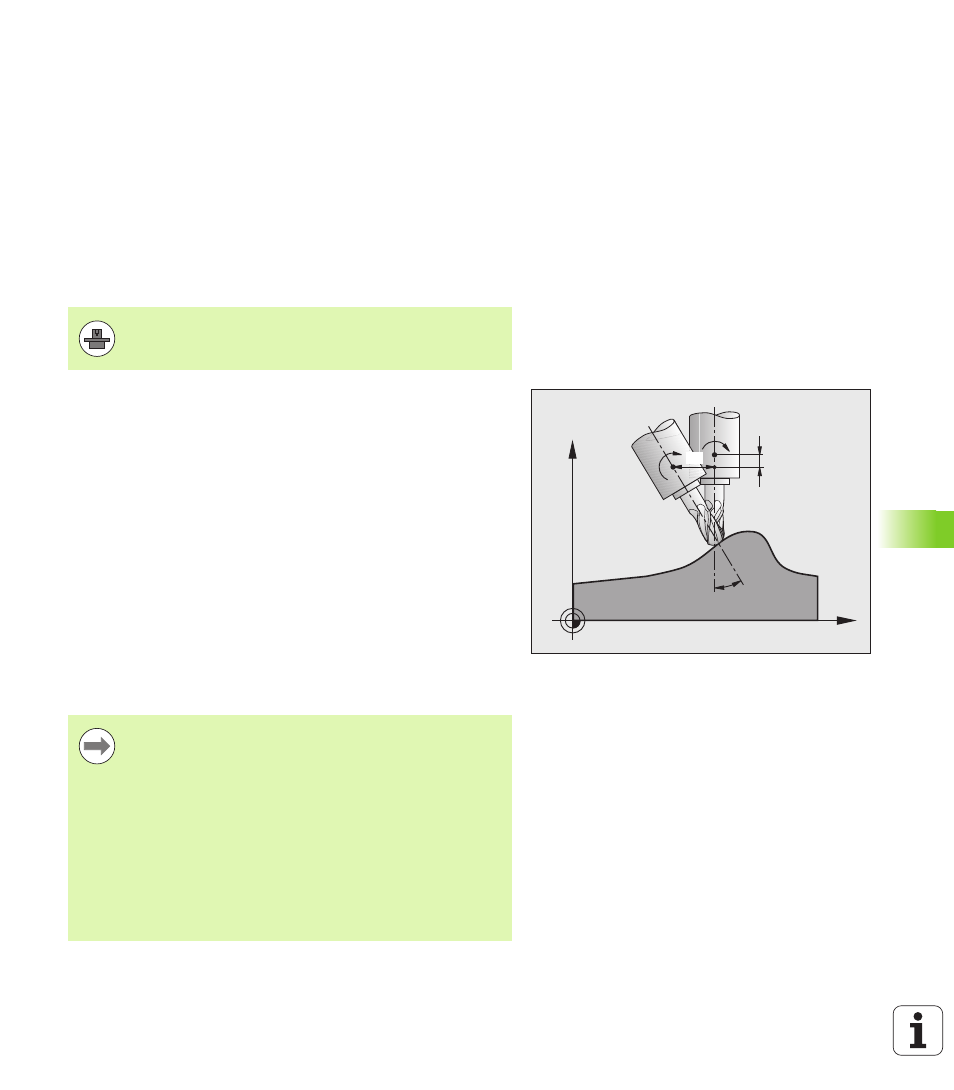

X
Y
dB
dz dx
B
B
Si votre machine est équipée d’une tête pivotante
commandée, vous pouvez interrompre l'exécution du
programme et modifier la position de l'axe incliné (par
exemple, à l'aide de la manivelle).
Avec la fonction AMORCE SEQUENCE N, vous pouvez
poursuivre le programme d'usinage à l'endroit où il a été
interrompu. Lorsque M114 est activée, la TNC prend en
compte automatiquement la nouvelle position de l'axe
incliné.
Pour modifier la position de l'axe incliné avec la manivelle
pendant l'exécution du programme, utilisez M118 en liaison
avec M128.
