250 Programmation: importation de données d'un fichier DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)

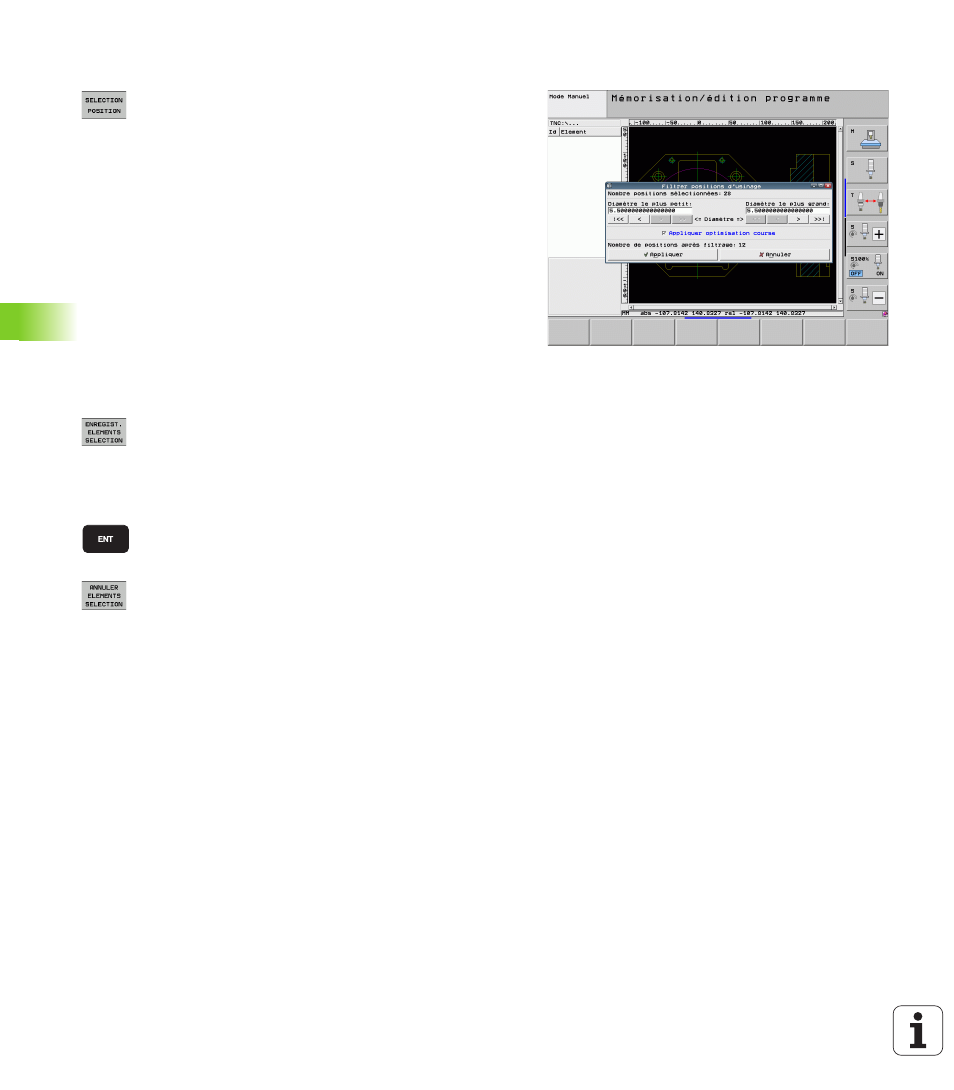

Sélection rapide des positions de perçage en tirant sur un cadre
de sélection avec la souris
U Sélectionner le mode de sélection de la position
d'usinage: la TNC masque les couches affichées dans
la fenêtre de gauche et active la fenêtre de droite
permettant de sélectionner la position
U Appuyer sur la touche Maj du clavier et avec la touche
gauche de la souris, tirer sur un cadre de sélection
dans lequel la TNC doit valider comme positions de
perçage tous les centres de cercle: la TNC affiche une
fenêtre vous permettant de filtrer les trous en
fonction de leur taille
U Configurer le filtre (voir „Configuration du filtre” à la
page 252) et valider avec le bouton Utiliser: la TNC
valide les positions sélectionnées dans la fenêtre de
gauche (affichage d'un symbole en forme de point)
U Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, tirez sur un nouveau
cadre de sélection mais en maintenant actionnée la
touche CTRL
U Mémoriser les positions d'usinage sélectionnées
dans un fichier de points: la TNC ouvre une fenêtre
auxiliaire où vous pouvez introduire un nom de fichier
au choix. Par défaut: nom du fichier DXF. Si le nom du
fichier DXF contient des trémas ou espaces, la TNC
remplace ces caractères par un tiret bas
U Valider la saisie: la TNC enregistre le programme de
contour dans le même répertoire que celui où se
trouve le fichier DXF
U Pour sélectionner d'autres positions d'usinage et les
enregistrer dans un autre fichier: appuyer sur la
softkey ANNULER ÉLÉMENTS SÉLECTION et
effectuer la sélection tel que décrit précédemment
