502 Mode manuel et réglages
14.8 Compensation du désalignement de la pièce a
v
e
c un palpeur 3D
14.8 Compensation du
désalignement de la pièce avec
un palpeur 3D
Introduction
La TNC peut compenser un désalignement de la pièce au moyen
d'une „rotation de base“.
Pour cela, la TNC initialise l'angle de rotation avec la valeur d'un angle
que forme une face de la pièce avec l'axe de référence angulaire du

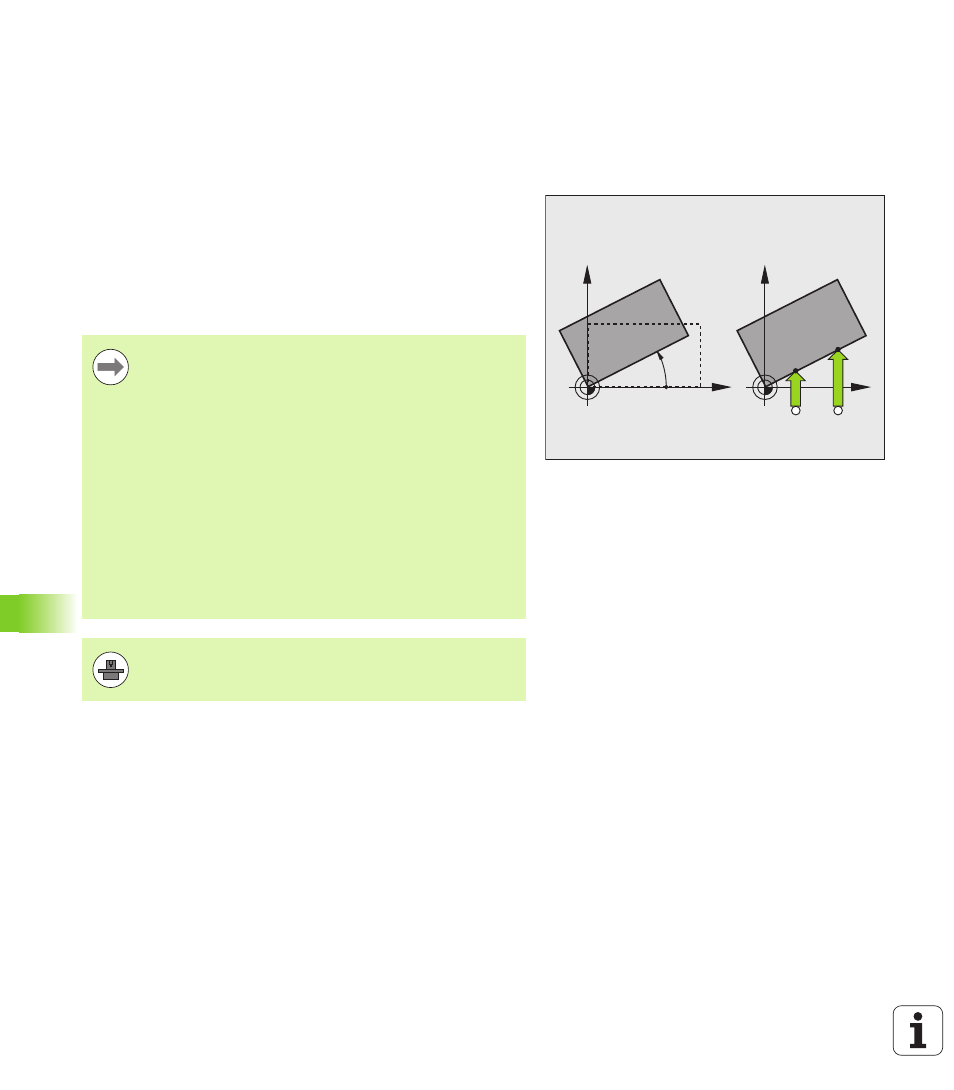

plan. Voir figure de droite.
En alternative, vous pouvez aussi compenser le désaxage calculé par
une rotation du plateau circulaire.
X
Y
PA
X
Y
A B
Pour mesurer le désalignement de la pièce, sélectionner le
sens de palpage de manière à ce qu'il soit toujours
perpendiculaire à l'axe de référence angulaire.
Dans le déroulement du programme et pour que la rotation
de base soit calculée correctement, vous devez
programmer les deux coordonnées du plan d'usinage dans
la première séquence du déplacement.
Vous pouvez aussi utiliser une rotation de base en
combinaison avec la fonction PLANE. Dans ce cas, activez
d'abord la rotation de base, ensuite la fonction PLANE.
Lorsque vous modifiez la rotation de base, la TNC vous
demande au moment de quitter le menu si vous désirez
aussi enregistrer sur la ligne active du tableau Preset la
rotation de base modifiée. Si oui, appuyez sur la touche
ENT.
La TNC peut aussi exécuter une compensation de bridage
si votre machine est préparée à cet effet. Si nécessaire,
prenez contact avec le constructeur de votre machine.
