HEIDENHAIN iTNC 530 213
6.3 Appr
oc
he et sor
tie du cont
our
Approche et sortie tangentielle

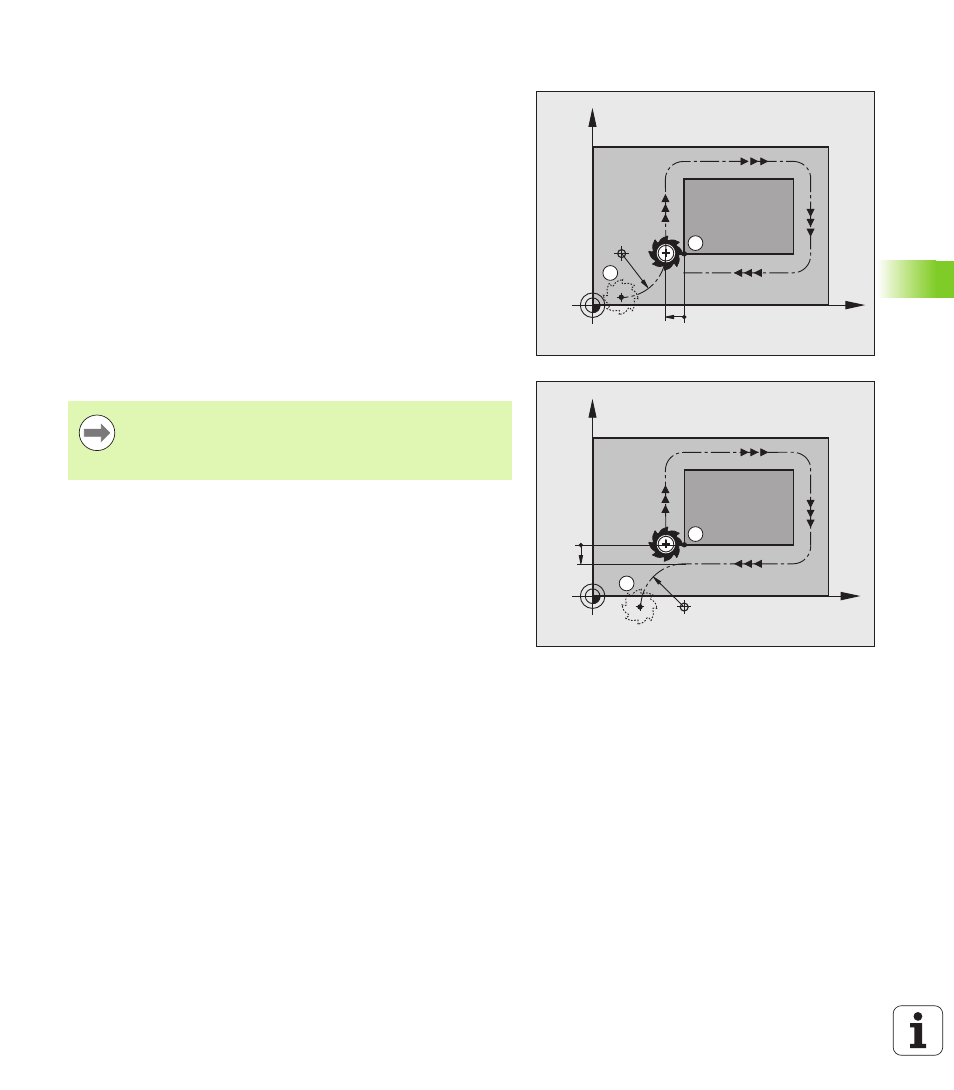

Avec G26 (fig. de droite, au centre), vous pouvez aborder la pièce par
tangentement et en sortir par tangentement avec G27 (fig. en bas et à
droite). Ceci permet d'éviter les marques sur la pièce.
Point initial et point final
Le point initial et le point final sont proches respectivement du premier
et du dernier point du contour et doivent être programmés à l'extérieur
de la pièce sans correction de rayon.
Approche
U Introduire G26 après la séquence où a été programmé le premier
point du contour: c'est la première séquence avec correction de
rayon G41/G42
Sortie
U Introduire G27 après la séquence où a été programmé le dernier
point du contour: c'est la dernière séquence avec correction de
rayon G41/G42
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
Pour G26 et G27 choisir le rayon de telle sorte que la
trajectoire circulaire puisse être exécutée entre le point
initial et le premier point du contour ainsi qu'entre le
dernier point du contour et le point final.
