HEIDENHAIN iTNC 530 321
9.1
1
Ex
emples de pr
ogr
a
mmation

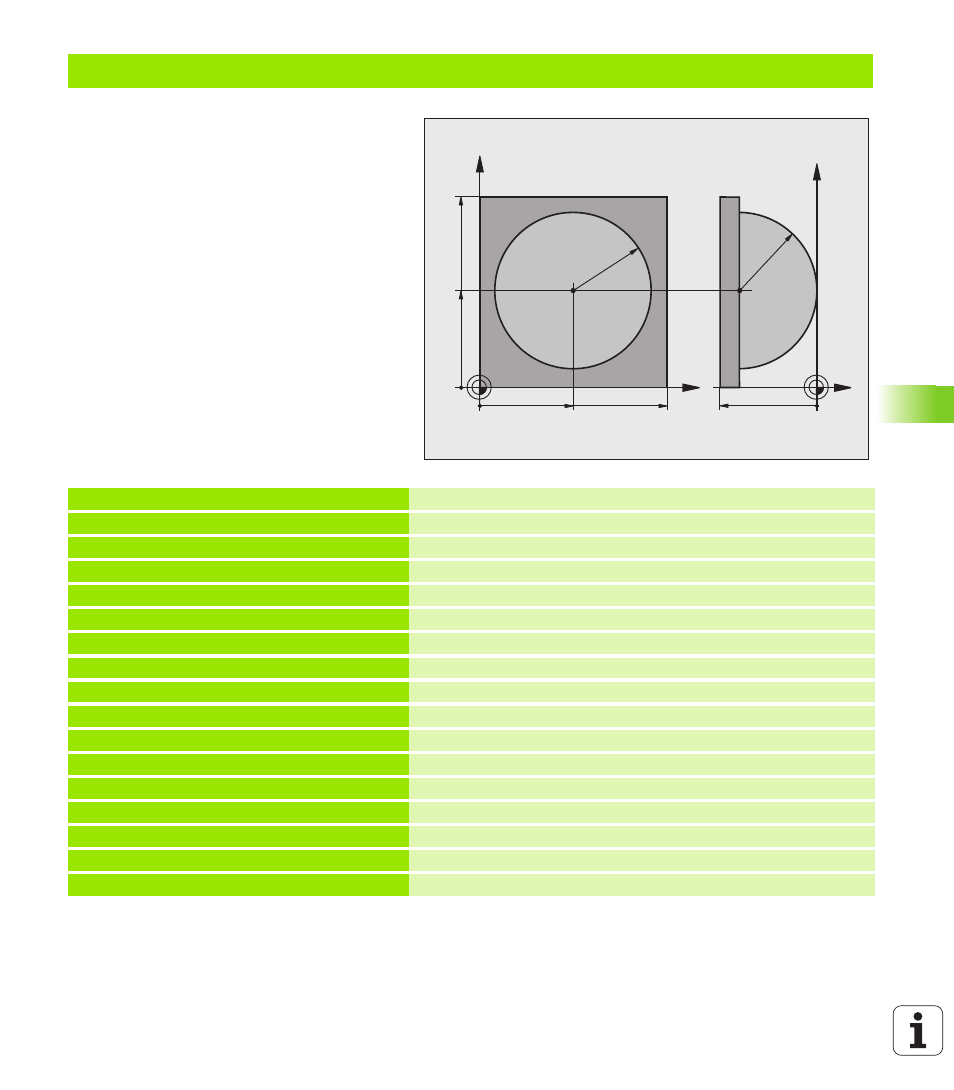

Exemple: sphère convexe avec fraise deux tailles
Déroulement du programme
„ Ce programme n'est valable qu’avec fraise deux
tailles
„ Le contour de la sphère est constitué de
nombreux petits segments de droite (à définir
avec Q14, plan Z/X). Plus l'incrément angulaire
est petit et plus le contour sera lisse
„ Définissez le nombre de passes sur le contour
avec l'incrément angulaire dans le plan (avec
Q18)
„ La sphère est usinée par passes 3D de bas en
haut
„ Le rayon d'outil est corrigé automatiquement
%SPHERE G71 *
N10 Q1 = +50 * Centre de l’axe X
N20 Q2 = +50 * Centre de l’axe Y
N30 Q4 = +90 * Angle initial dans l'espace (plan Z/X)
N40 Q5 = +0 * Angle final dans l'espace (plan Z/X)
N50 Q14 = +5 * Incrément angulaire dans l'espace
N60 Q6 = +45 * Rayon de la sphère
N70 Q8 = +0 * Position de l'angle initial dans le plan X/Y
N80 Q9 = +360 * Position de l'angle final dans le plan X/Y
N90 Q18 = +10 * Incrément angulaire dans le plan X/Y pour l'ébauche
N100 Q10 = +5 * Surépaisseur du rayon de la sphère pour l'ébauche
N110 Q11 = +2 * Distance d'approche pour prépositionnement dans l'axe de broche
N120 Q12 = +350 * Avance de fraisage
N130 G30 G17 X+0 Y+0 Z-50 * Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Appel de l'outil
N170 G00 G40 G90 Z+250 * Dégager l'outil
X
Y
50 100
100
Z
Y
-50
R45
50
R45
