HEIDENHAIN TNC 320 71
2.5 A
ccessoir
es : P
a
lpeurs 3D et
maniv
elles électr
oniques HEIDENHAIN
2.5 Accessoires : Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Systèmes de palpage 3D (Option logiciel
fonction Touch probe)
Les différents palpeurs 3D HEIDENHAIN servent à :
„ dégauchir automatiquement les pièces
„ initialiser les points de référence avec rapidité et précision
„ mesurer la pièce pendant l'exécution du programme
„ étalonner et contrôler les outils
Les palpeurs à commutation TS 220, TS 640 et TS 440
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point de référence et aux
mesures sur la pièce. Le TS 220 transmet les signaux de commutation
via un câble et représente donc une alternative intéressante si vous
digitalisez occasionnellement.

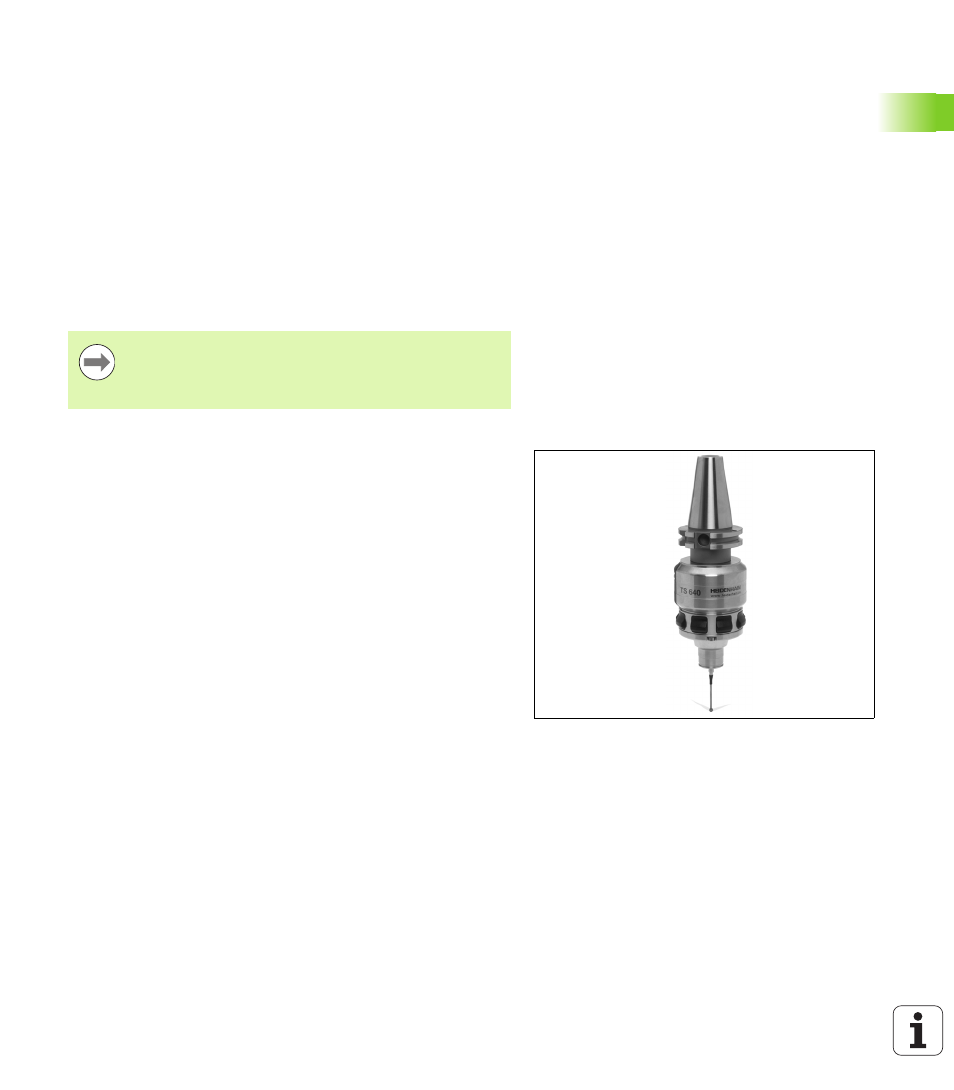

Le palpeur TS 640 (voir figure) et le TS 440 plus petit ont été conçus
spécialement pour les machines équipées d'un changeur d'outils. Les
signaux de commutation sont transmis sans câble, par voie infrarouge.
Principe de fonctionnement : au sein des palpeurs à commutation
HEIDENHAIN, un commutateur optique sans usure enregistre la
déviation de la tige. Le signal créé permet de mémoriser la valeur
effective de la position courante du palpeur.
Toutes les fonctions des systèmes de palpage sont
expliquées dans le manuel d'utilisation des cycles. En cas
de besoin, adressez-vous à HEIDENHAIN pour recevoir ce
manuel d'utilisation. ID : 679 220-xx
