170 Programmation : Programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

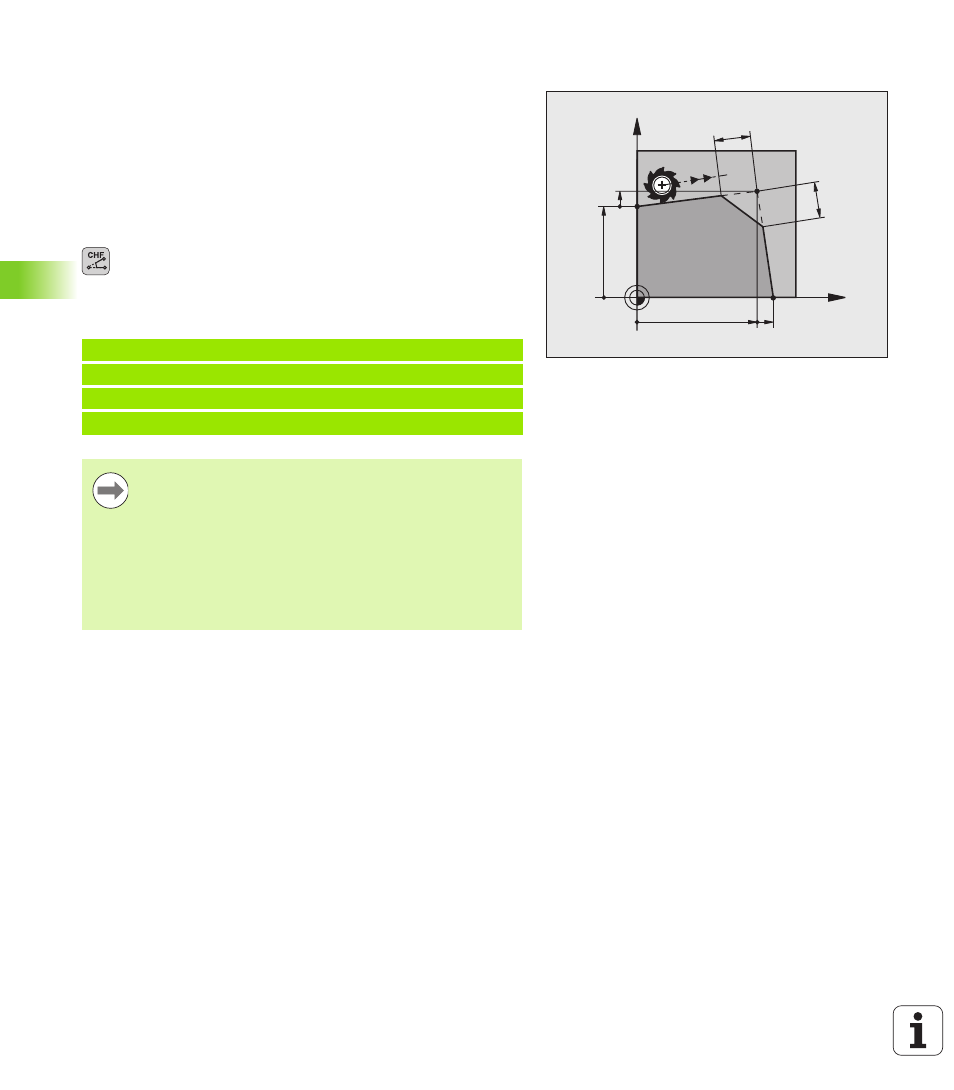

Insérer un chanfrein entre deux droites
Les angles de contour formés par l'intersection de deux droites
peuvent être chanfreinés.
„ Dans les séquences linéaires qui précédent et suivent la séquence
CHF
, programmez les deux coordonnées du plan dans lequel le
chanfrein doit être exécuté
„ La correction de rayon doit être identique avant et après la séquence
CHF
„ Le chanfrein doit pouvoir être usiné avec l’outil actuel
U Longueur chanfrein : longueur du chanfrein, si
nécessaire :
U Avance F (n'agit que dans la séquence CHF)
Exemple de séquences CN
X
Y
40
12 30
5
12
5
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Un contour ne doit pas démarrer par une séquence CHF.
Un chanfrein ne peut être exécuté que dans le plan
d’usinage.
Le point d'intersection nécessaire au chanfrein ne fait pas
partie du contour.
Une avance programmée dans la séquence CHF n'agit
que dans cette séquence. Après l'usinage du chanfrein,
l'avance avant la séquence CHF redevient active.
