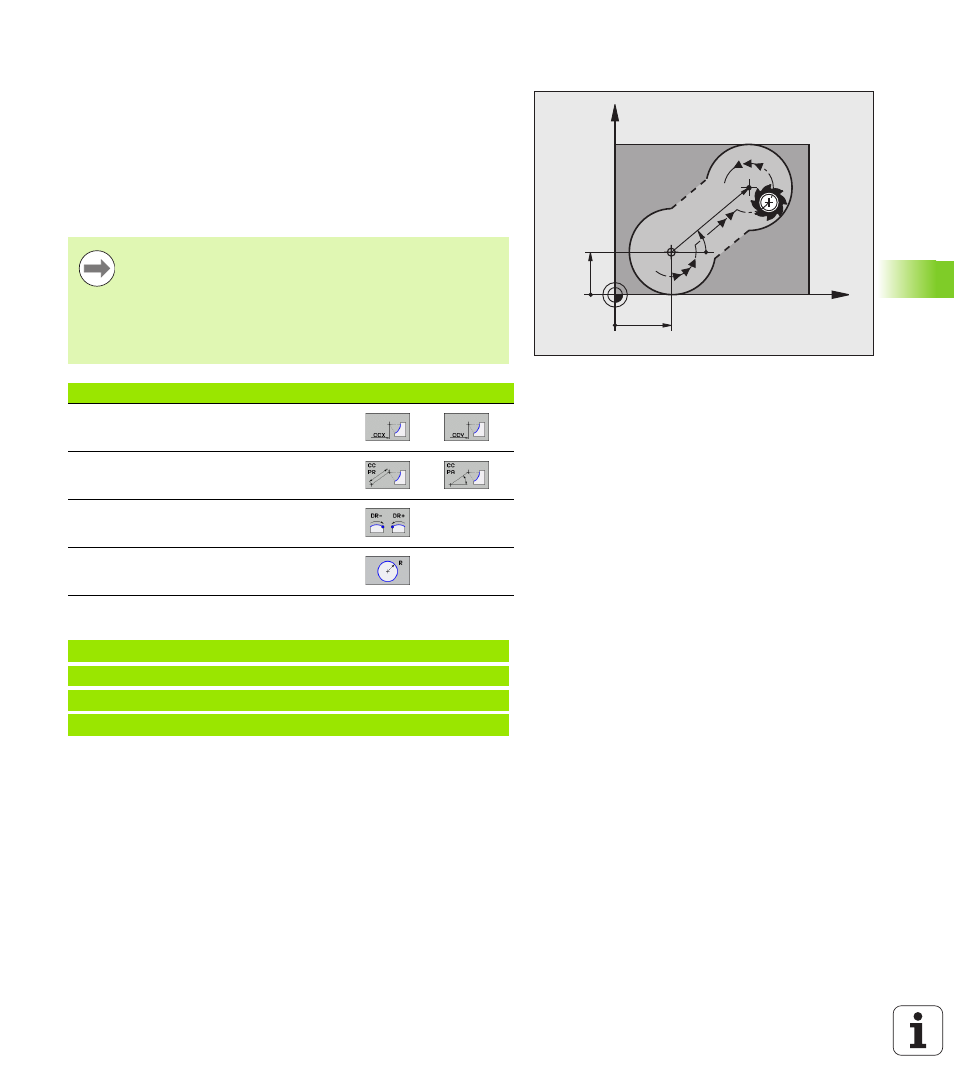

Centre de cercle CC, rayon et sens de rotation dans la séquence
FC/FCT
Pour des trajectoires circulaires programmées en mode FK, la TNC
calcule un centre de cercle à partir des données que vous avez
introduites. Avec la programmation FK, vous pouvez aussi
programmer un cercle entier dans une séquence.
Si vous désirez définir le centre de cercle en coordonnées polaires,
vous devez définir le pôle avec la fonction FPOL au lieu de CC. FPOL
reste actif jusqu'à la prochaine séquence contenant FPOL et est défini
en coordonnées cartésiennes.
Exemple de séquences CN
X
Y
20
15
40°
R35
CC
FPOL
Un centre de cercle défini de manière conventionnelle ou
calculé par la TNC n’est plus actif comme pôle ou centre
de cercle dans un nouveau bloc FK : si des coordonnées
polaires programmées définies de manière
conventionnelle se réfèrent à un pôle défini
précédemment dans une séquence CC, reprogrammez
ce pôle dans une séquence CC après le bloc FK.
Données connues Softkeys
Centre en coordonnées cartésiennes
Centre en coordonnées polaires
Sens de rotation de la trajectoire circulaire
Rayon de la trajectoire circulaire
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
