390 Positionnement avec introduction manuelle
13.1 Pr
ogr
ammation d'opér
a
tions si
mples d'usinag
e, puis exécution
13.1 Programmation d'opérations
simples d'usinage, puis
exécution
Pour des opérations simples d'usinage ou pour le prépositionnement
de l'outil, on utilise le mode Positionnement avec introduction
manuelle. Pour cela, vous pouvez introduire un petit programme en
format Texte clair HEIDENHAIN ou en DIN/ISO et l’exécuter
directement. Les cycles de la TNC peuvent être également appelés à
cet effet. Le programme est mémorisé dans le fichier $MDI.
L’affichage d’état supplémentaire peut être activé en mode
Positionnement avec introduction manuelle.
Exécuter le positionnement avec introduction
manuelle
Sélectionner le mode Positionnement avec
introduction manuelle. Programmer au choix le fichier
$MDI
Lancer l'exécution du programme : touche START
externe

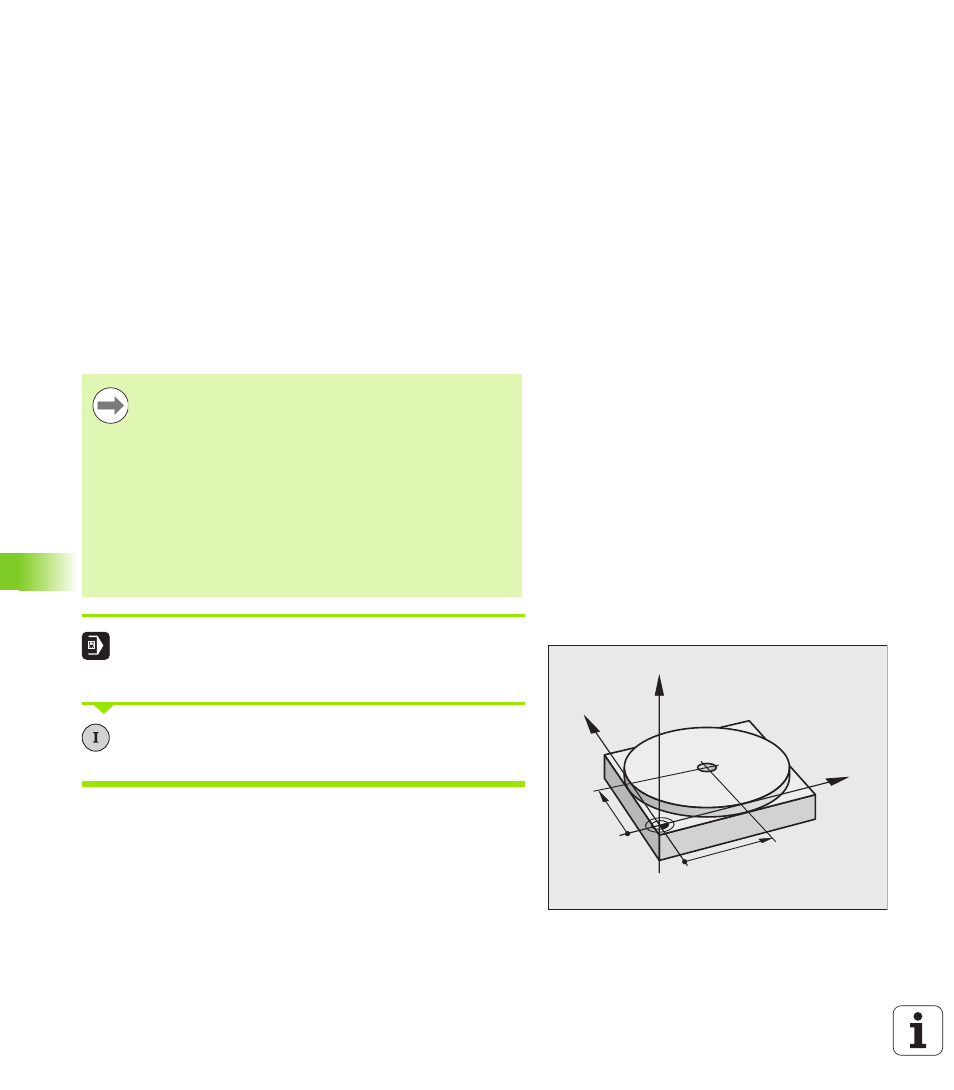

Exemple 1
Une seule pièce doit comporter un perçage profond de 20 mm. Après
avoir fixé et dégauchi la pièce, initialisé le point de référence, le
perçage peut être programmé en quelques lignes, puis usiné ensuite.
Restriction
Les fonctions suivantes ne sont pas disponibles en mode
de fonctionnement MDI :
„ La programmation flexible de contours FK
„ Répétitions de parties de programme
„ Technique des sous-programmes
„ Corrections de trajectoires
„ Graphique de programmation
„ Appel de programme PGM CALL
„ Graphique d’exécution du programme
Y
X
Z
50
50
