HEIDENHAIN TNC 320 (340 55x-04) Manuel d'utilisation
Page 157
HEIDENHAIN TNC 320
157
6.2 Pr
incipes de base des f
onctions de cont
our
nag
e

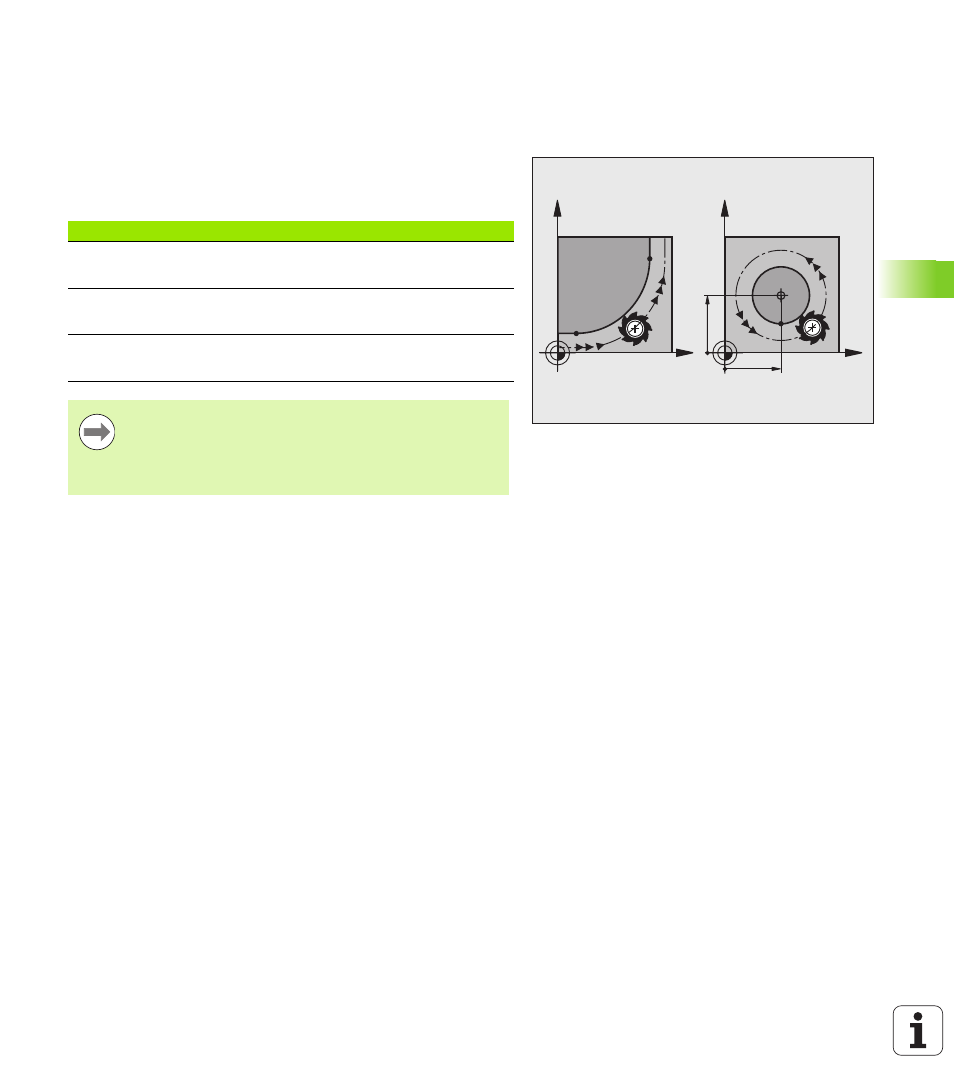

Cercles et arcs de cercle
Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine : l'outil se déplace par rapport à la pièce sur
une trajectoire circulaire. Pour les déplacements circulaires, vous
pouvez introduire un centre de cercle CC.
Les fonctions de contournage des arcs de cercle permettent de
programmer des cercles dans les plans principaux : le plan principal
doit être défini dans l'appel d'outil TOOL CALL avec la définition de
l'axe de broche :
X
Y
X
Y
CC
X
CC
Y
CC
Axe de broche
Plan principal
Z
XY, également
UV, XV, UY
Y
ZX, également
WU, ZU, WX
X
YZ, également
VW, YW, VZ
Des cercles dans des plans non parallèles au plan principal
sont programmés avec la fonction „Inclinaison du plan
d'usinage“ (voir Manuel d'utilisation des cycles, cycle 19
PLAN D'USINAGE), ou avec les paramètres Q (voir
„Principe et vue d’ensemble des fonctions”, page 224).
