Initialisation du point de référence

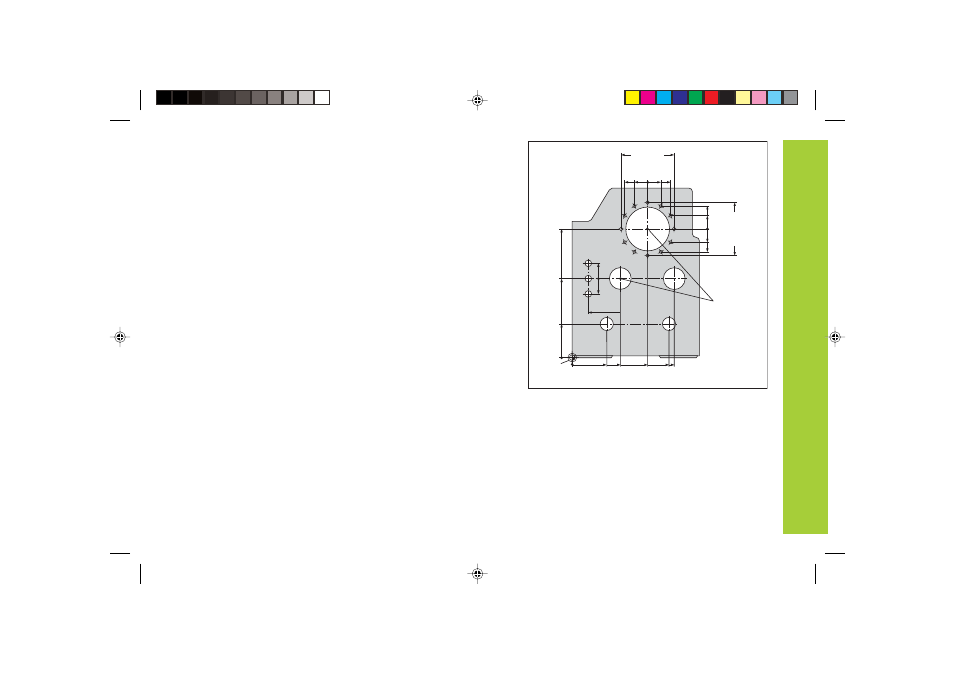

Pour l'usinage, c'est le plan de la pièce qui sert de base. Dans la
mesure où vous ne pouvez indiquer une position que par rapport à une
autre, il est nécessaire de disposer pour chaque indication de cote
d'un point de référence sur la pièce pour pouvoir convertir les
données du plan en déplacements des axes X, Y et Z de la machine.
Le plan de la pièce donne toujours un „point de référence absolu”
(=point de référence pour cote en valeur absolue); il peut également
comporter des „points de référence relatifs”.
Si vous travaillez avec une visualisation numérique de cotes,
„initialiser un point de référence” signifie que vous positionnez la
pièce et l'outil l'un par rapport à l'autre à une position définie, puis que
vous initialisez les affichages des axes à la valeur correspondant à
cette position. De cette manière, vous créez une relation définie entre
la position réelle de l'axe et la valeur de position qui est affichée.
Grâce aux visualisations de cotes ND, vous pouvez initialiser 9 points
de référence absolus et les protéger en mémorisation.
