Initialisation
du
point
de
référence
Z
ENT
0 ENT
SPEC
FCT
ou CL
1)
1)
1)
1)
1) seulement avec ND 760
•
•
•
ENT
0 ENT
•
•
•
ENT
0
Y
ENT
La position X est enregistrée. „SET
arête“ est affiché brièvement. SET
clignote. Dégager l‘outil de la pièce.
L‘affichage d‘état ❘<- est éclairé.

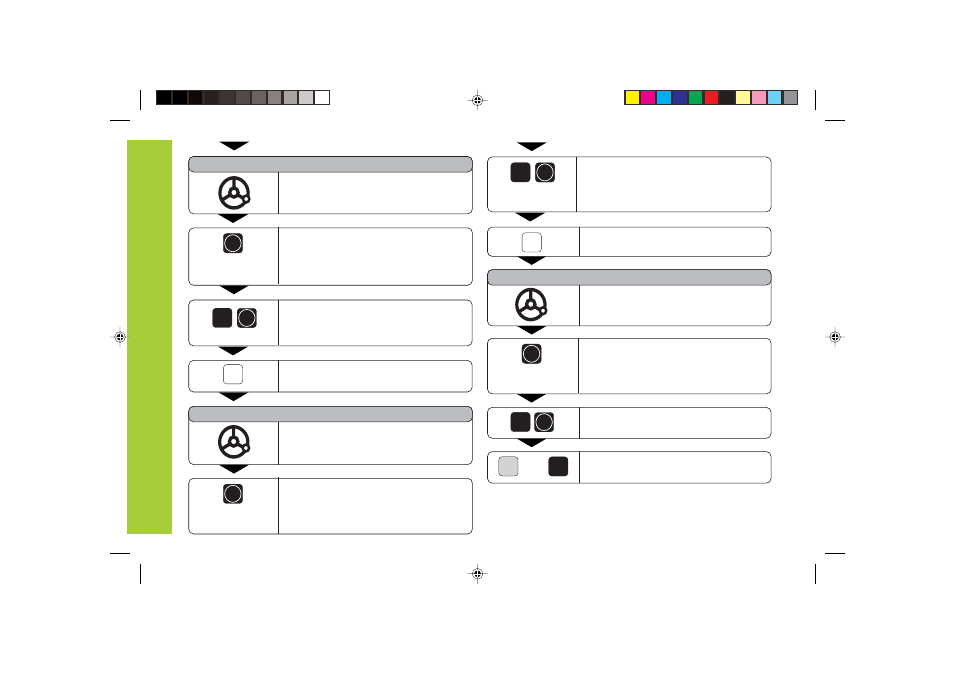

PALPAGE X (est affiché brièvement)
Affleurer la pièce sur l‘arête 1.
Introduire la valeur de position pour le
point de réf.; correction du rayon d‘outil
prise en compte automatiquement.
Sélectionner l‘axe Y. SET est éclairé.
L‘affichage d‘état ❘<- clignote.
Affleurer la pièce sur l‘arête 2.
PALPAGE Y
(est affiché brièvement)
La position Y est enregistrée. „SET
arête“ est affiché brièvement. SET
clignote. Dégager l‘outil de la pièce.
L‘affichage d‘état ❘<- est éclairé.
Introduire la valeur de position sur l‘axe
Y pour le point de référence; la correc-
tion du rayon d‘outil est prise en
compte automatiquement.
La position Z est enregistrée. „SET
arête“ est affiché brièvement. SET
clignote. Dégager l‘outil de la pièce.
L‘affichage d‘état ❘<- est éclairé.
Sélectionner l‘axe Z. SET est éclairé.
L‘affichage d‘état ❘<- clignote.
Affleurer la surface de la pièce.
PALPAGE Z (est affiché brièvement)
Introduire la valeur de position pour le
point de référence dans l‘axe Z.
Après initialisation du point de réfé-
rence, quitter les fonctions de palpage.
