Raccordement des systèmes de mesure
Raccordement des systèmes de mesure
Vous pouvez raccorder tous les systèmes de mesure linéaire
HEIDENHAIN générant des signaux sinusoïdaux (7 à 16 mA cc ), avec
marques de référence à distances codées ou isolées.

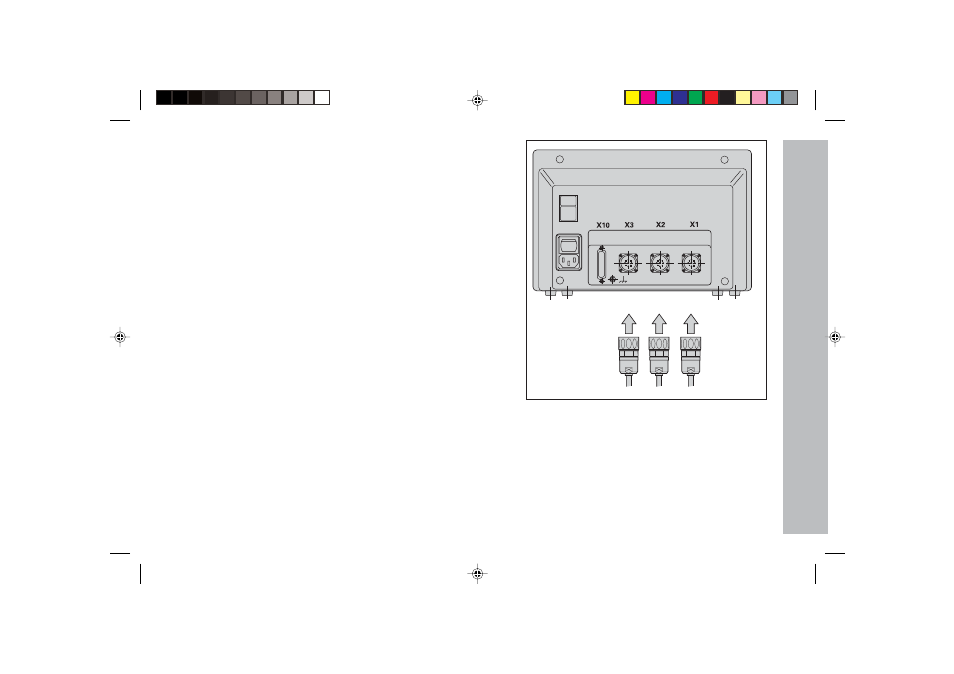

Affectation des systèmes de mesure pour les visualisations de
cotes:
Entrée système de mesure X1 pour l'axe X
Entrée système de mesure X2 pour l'axe Y
Entrée système de mesure X3 pour l'axe Z (avec ND 760 seulement)
Contrôle du système de mesure
Les visualisations de cotes disposent d'un contrôle des systèmes de
mesure permettant de vérifier l'amplitude et la fréquence des signaux.
L'un des messages d'erreur suivants peut éventuellement être émis:
SIGNAL X
ERR. FRQ. X
Vous activez le contrôle à partir du paramètre P45.
Si vous utilisez des systèmes de mesure linéaire avec marques de
référence à distances codées, un contrôle sera effectué pour vérifier si
l'écart défini dans le paramètre P43 correspond à l'écart réel entre les
marques de référence. Le message d'erreur suivant peut éventuelle–
ment être émis:
ERR. REF. X
