49
Retards lors de la sortie des données
Durée du signal de mémorisation
t e ³ 4 µs
Retard de mémorisation t
1
£ 4,5 ms
Sortie des données après t 2 £ 50 ms
Durée de régénération t 3 ³ 0
Durée pour la sortie des données en [s]:
209 • nombre d'axes + 11 • nombre d'interlignes
t D =
vitesse en bauds
Restitution des valeurs de mesure par palpage
Le paramètre P96 permet de valider la restitution des valeurs de
mesure par palpage à l'aide du palpeur d'angles KT.
Le palpeur d'angles est connecté sur le connecteur Sub-D X10.
Lors de chaque sélection de „Palper arête”, la position de l'arête sur
l'axe sélectionné et les positions effectives des autres axes sont
restituées par la liaison TXD de l'interface V.24/RS-232-C.
Lors de chaque sélection de „Palper centre”, le centre calculé sur
l'axe sélectionné et les positions effectives des autres axes sont
restitutés.
La restitution des valeurs de mesure avec CTRL B est bloquée lorsque
la fonction de palpage est active.

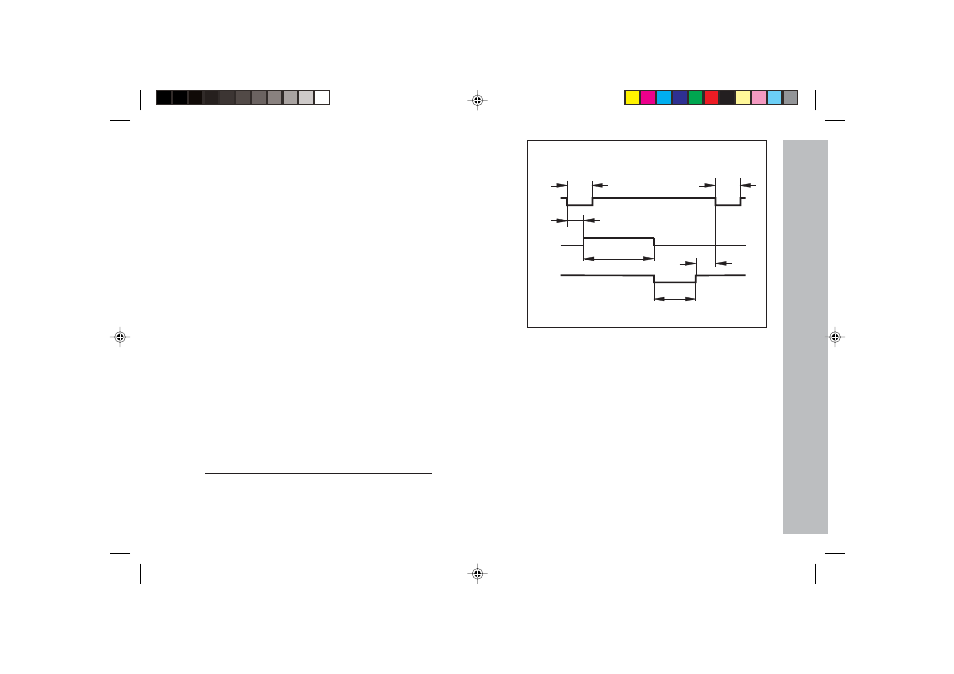

Durée totale la restitution de la valeur de mesure t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
t2
t1
t3
tD
te te
Restitution
des
valeurs
de
mesure
* 1,08
