Si un facteur échelle est actif, SCL est éclairé dans l‘affichage
d‘état!
Travail avec „facteur échelle”
Grâce à la fonction Facteur échelle, la valeur d'affichage peut être
augmentée ou réduite par rapport à la course réelle. Les valeurs
d'affichage sont modifiées tout en restant centrées par rapport au
point zéro.
Le facteur échelle est défini pour chaque axe à partir du paramètre 12
et activé ou désactivé pour tous les axes à partir du paramètre 11
(cf. „Paramètres de fonctionnement”).
Exemple d'agrandissement d'une pièce:
P12.1 3.5
P12.2 3.0
P11 „Echelle act.”

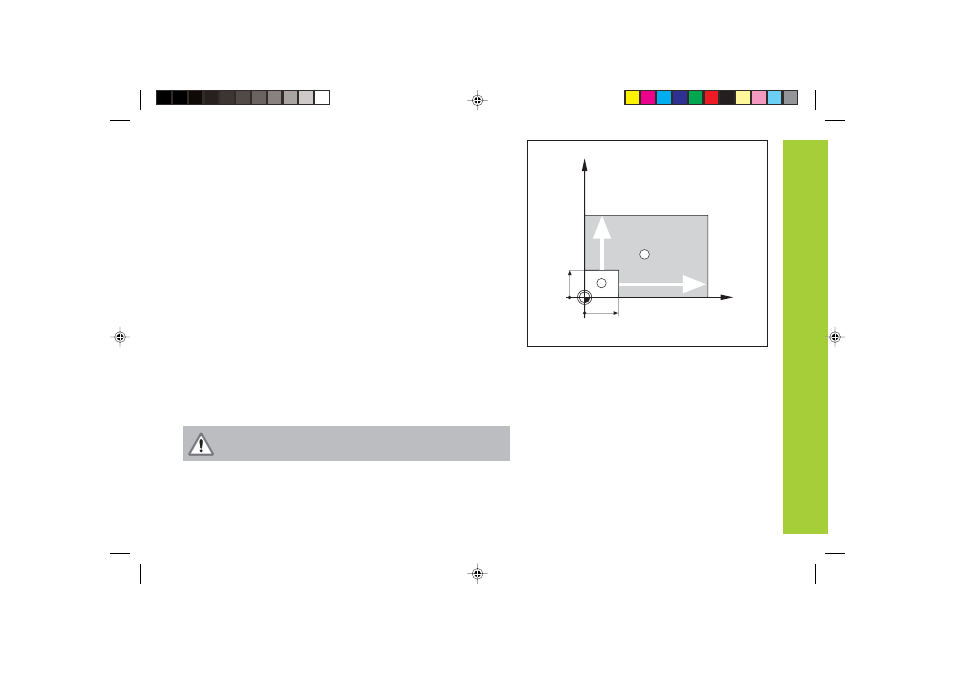

On obtient ainsi un agrandissement de la pièce conformément à la
figure ci-contre:
1 affiche la dimension d'origine, 2 a été agrandi sur chaque axe.
Facteur
échelle
