9
Réglage du clapet d'air (SL 88/2)
Réglage du servomoteur Conectron LKS 160
Le servomoteur dispose des fonctions de commutation
suivantes :
« Position 0 », « Niveau 1 » et « Niveau 2 », ainsi que
d'un contact pour l'électrovanne au niveau 2.
Le servomoteur est en plus équipé d'un levier de rappel.
Réglage du clapet d'air
Le clapet est ouvert et fermé, jusqu'à ce que la suie
présente une coloration exempte de fuel, suie « 0 -1 »,
et que le CO
2
atteigne une valeur de 12 -14 %.
Lors du réglage, noter qu'un fort excédent d'air peut
augmenter l'indice de suie et que du fuel peut apparaî-
tre. Si la flamme devait être fuligineuse ou se décoller
tandis que le clapet d'air est entièrement ouvert, réduire
la pression derrière l'écran réducteur à l'aide de la vis
de réglage.
Réglage de la « Quantité d'air niveau 1 » (levier bleu)
Moins d'air niveau 1 :
Tourner le levier bleu dans le sens contre horaire
pour obtenir un angle d'ouverture plus petit. Si le
brûleur est en marche, le servomoteur se rajuste au-
tomatiquement.
Plus d'air niveau 1 :
Tourner le levier bleu dans le sens horaire pour ob-
tenir un angle d'ouverture plus grand. Si le brûleur
est en marche, le servomoteur se rajuste automati-
quement.
Réglage de la « Quantité d'air niveau 2 »
(levier orange)
Moins d'air niveau 2 :
Tourner le levier orange dans le sens contre horaire
pour obtenir un angle d'ouverture plus petit. Atten-
tion, le servomoteur ne se rajuste pas automatique-
ment. Appuyer brièvement sur le levier de rappel,
puis le servomoteur prend la valeur réglée.
Plus d'air niveau 2 :
Tourner le levier orange dans le sens horaire pour
obtenir un angle d'ouverture plus grand. En exploita-
tion au niveau 2, le servomoteur se rajuste automa-
tiquement.
Le servomoteur et le clapet d'air ne doivent buter
mécaniquement en aucune position, le servomo-
teur risquant sinon d'être endommagé.
Séquence des fonctions du servomoteur
1. Pendant la ventilation préliminaire, le servomoteur
passe au point de commutation du niveau 2.
SL 77/2 – 88/2.
2. Juste avant l'ouverture de l'électrovanne 1, le servo-
moteur retourne à la quantité d'air du niveau 1 et le
brûleur se met en marche.
3. Après la mise en circuit du thermostat 2, le servomo-
teur passe à la quantité d'air niveau 2 et, peu de
temps après avoir quitté le niveau 1, ouvre l'électro-
vanne 2.
4. Le thermostat niveau 2 est désactivé et le servomo-
teur retourne au niveau 1.
Le brûleur reste en marche au niveau 1.
5. Le thermostat niveau 2 désactive le brûleur et le ser-
vomoteur retourne au niveau 0.

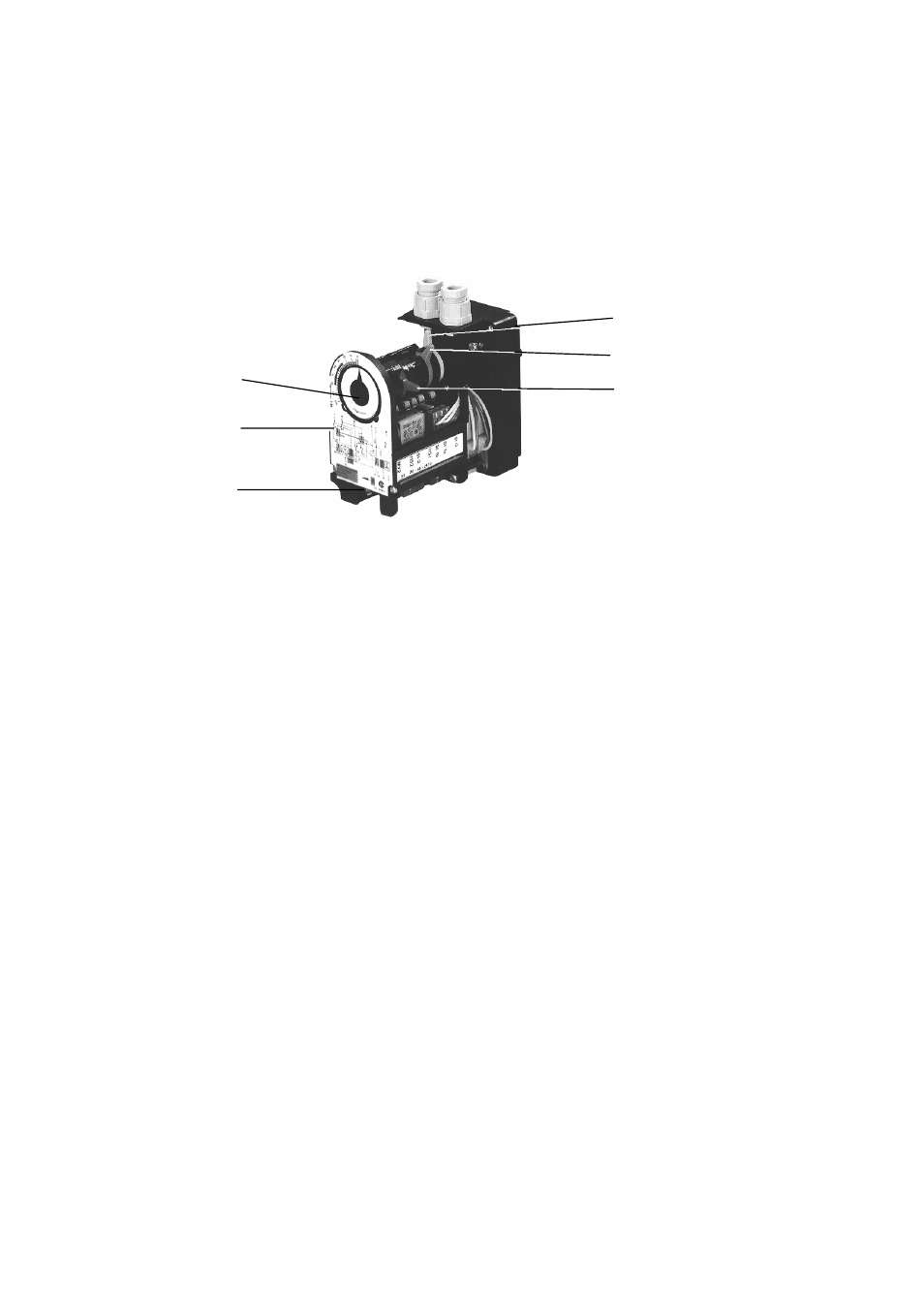

Graduation
d'ouverture
Levier de réglage « bleu » niveau 1
Levier de réglage « orange » niveau 2
Levier de réglage « noir »
électrovanne niveau 2
Indicateur d'ouverture
Levier de rappel
Lors du montage du brûleur, la graduation d'ouverture a
été fixée de telle sorte que la position 0 correspond à
un clapet d'air fermé.
L'ouverture complète du clapet correspond à un angle
d'env. 90°. Lorsque le régulateur est désactivé, le ser-
vomoteur retourne au point zéro préréglé en usine.
Point de commutation « Électrovanne 2 » (levier noir)
Le point de commutation pour l'électrovanne 2 doit se
situer entre le point de commutation du levier orange et
celui du levier bleu.
Remarques importantes
Veiller à ce que la came du levier noir ne soit jamais
être actionnée au niveau 1.
Au niveau 2, la came du levier noir doit être actionnée,
le volume de combustible n'étant sinon pas libéré pour
le niveau 2.
