7
Mesure des gaz de combustion
Conformément à la Première ordonnance allemande
sur la protection en matière d'immission (1.BImSchV),
chaque installation de combustion stationnaire doit faire
l'objet d'un contrôle sous la forme d'une mesure des va-
leurs des gaz d'échappement.
Dans un délai de quatre semaines à compter de la mise
en service de l'installation de combustion, l'exploitant
est tenu de faire contrôler celle-ci par le ramoneur local.
Par ailleurs, conformément aux §§ 9 et 15 de la dite or-
donnance, le ramoneur local devra vérifier tous les ans
les valeurs d'immission (dérivés de fuel, suie, perte de
gaz d'échappement).
Les pertes de gaz d'échappement sont calculées à
l'aide de la formule suivante :
q
A
= perte de gaz d'échappement en %
t
A
= température de gaz d'échappement en °C
t
L
= température d'air de combustion en °C
CO
2
= teneur en dioxyde de carbone dans
le gaz d'échappement sec
A
1
= 0,5 (constante spécifique au combustible)
B = 0,007 (constante spécifique au combustible)
Les valeurs décimales sont arrondies par le bas jusqu'à
0,5, par le haut au-delà de 0,5.
Remarques importantes.
Fondamentalement, tous les automates standards
REMKO doivent être exploités à charge nominale.
Tous les brûleurs à deux étages ne doivent être exploi-
tés qu'au second niveau. Le premier étage est réservé
exclusivement à la décharge au démarrage !
Pour garantir le fonctionnement optimal du brûleur,
nous signalons qu'un entretien doit être effectué tous
les ans d'après DIN 4755. A cet effet, il est conseillé de
conclure un contrat de maintenance.
Un non-respect des intervalles de nettoyage et de ré-
glage du brûleur entraîne l'exclusion de tout droit à la
garantie. Aussi un justificatif sur les travaux exécutés
par un personnel qualifié est-il impératif. Établir un pro-
cès-verbal de mesure correspondant.
(
q
A
= (t
A
- t
L
) x
A
1
CO
2
+B
)
4
3

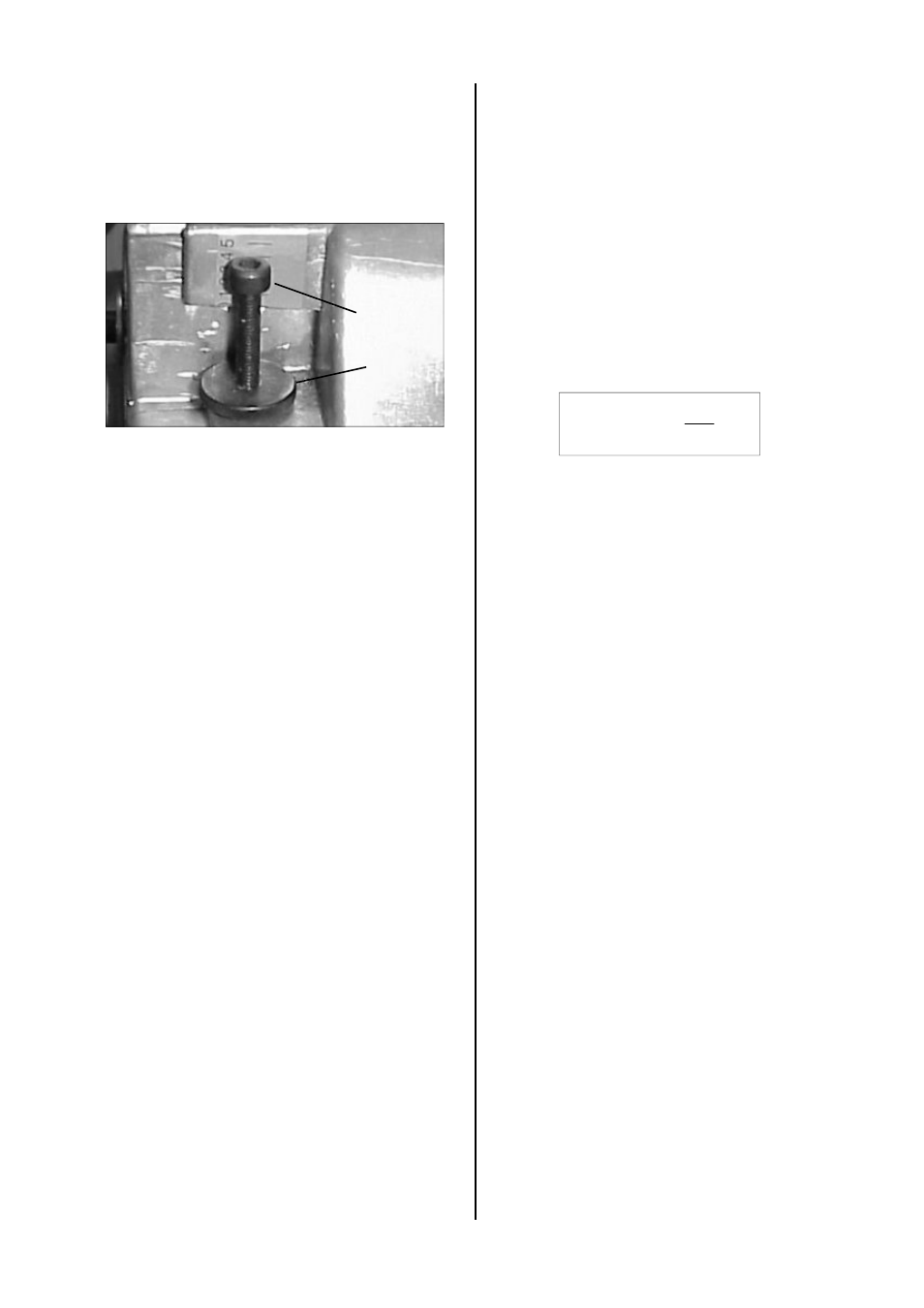

Clapet d'air jusqu'à la taille SL 44
Régler la quantité d'air requise avec la vis 3. Le bord
supérieur de la vis sur « 0 » représente le réglage
« min. ».
Ouvrir et fermer le clapet, jusqu'à ce que la suie pré-
sente une coloration exempte de fuel « 0 - 1 ».
Réglage du clapet d'air jusqu'à la taille SL 44
Pour régler le clapet d'air, procéder comme suit :
1. Desserrer l'écrou moleté 4.
2. Tourner la vis de réglage 3 en conséquence.
3. En général,
rotation à droite = moins d'air
rotation à gauche = plus d'air
4. Après avoir procédé au réglage, resserrez la vis
avec l'écrou.
Informations complémentaires
◊ Si la flamme devait être fuligineuse ou se décoller tan-
dis que le clapet d'air est entièrement ouvert, réduire la
pression derrière l'écran réducteur à l'aide du réglage
de l'air secondaire.
◊ Il peut également s'avérer nécessaire d'ouvrir un
peu plus la buse d'admission d'air.
Avec les brûleurs > SL 55/2, le réglage du clapet
d'air est assuré par un servomoteur.
Cf. instructions de réglage séparées du clapet
d'air.
Réglage de la pression de pompe
Régler et vérifier la pression de fuel lors de la mise en
service du brûleur et à chaque entretien.
Ne jamais faire marcher la pompe sans fuel !
Réglage de la pression de pompe :
1. Retirer le bouchon du manchon de mesure «P».
2. Monter le manomètre de fuel.
3. Ouvrir tous les dispositifs d'arrêt de fuel.
4. Mettre le brûleur en marche.
5. Régler la pression de fuel requise suivant la taille de
la buse et le rendement de l'appareil.
6. Mettre le brûleur hors service.
7. Démonter le manomètre de fuel.
8. Remettre le bouchon avec le joint.
Pour faire valoir d’éventuelles prétentions à garantie,
l’auteur de la commande ou son acheteur doit avoir
rempli entièrement le « Certificat de garantie » joint à
chaque appareil REMKO et l’avoir renvoyé à la société
REMKO GmbH & Co. KG à une date proche de la
vente et de la mise en service.
Tout autre service / emploi que celui décrit dans
ces instructions est interdit !
Un non-respect entraîne l'exclusion de toute res-
ponsabilité et tout droit à la garantie.
