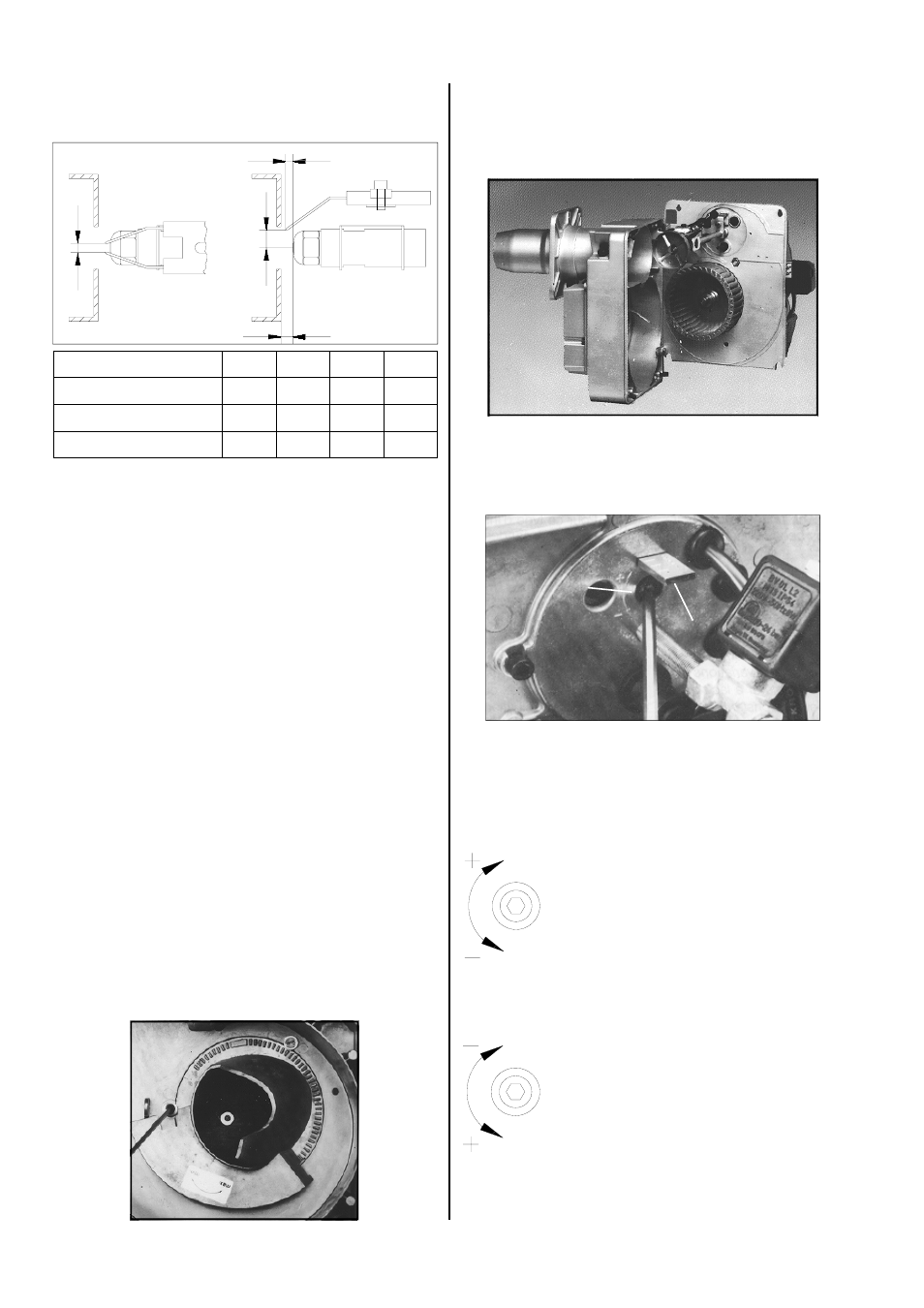

6
Déterminer la taille de la buse
Le choix de la buse de fuel dépend de la pression de la
pompe et de la puissance de l'appareil (cf. plaque si-
gnalétique de l'aérotherme).
N'utiliser qu'une buse appropriée à la géométrie de la
chambre de combustion avec un angle de pulvérisa-
tion, une caractéristique de cône et un débit adéquats.
Réglage de l'électrode d'allumage et de l'écran
réducteur de pression
D
C
B
A
Toutes les cotes indiquées sont des valeurs approx. en
mm. Le meilleur réglage possible doit être adapté aux
conditions locales et constructives.
Taille \ mesure A B C D
SLV 11 - 33 2 - 4 4 - 6 7 2,5
SL 44 - SL 66/2 13 - 15 12 - 14 5 3
SL 88/2 13 - 15 14 - 16 10 4
Fondamentalement, jusqu'à une taille de brûleur
66, utiliser pour tous les appareils REMKO une
buse à fuel avec un angle de pulvérisation de 60°,
à partir de la taille 88 un angle de 80°.
Buse d'admission d'air
Selon la résistance de la chambre de combustion, la
buse d'admission réglable permet de régler la pression
requise du brûleur sans modifier la section de sortie.
1. Desserrer la vis à six-pans.
2. Tourner la buse d'admission dans la position souhai-
tée (attention au flèches !).
« min. » = pression réduite
« max. » = pression plus forte
Plaque de montage
Après avoir remplacé et réglé la buse d'admission d'air,
monter la plaque de montage dans l'ordre inverse de
son démontage.
Réglage de l'air secondaire
(réglage du porte-vent)
Préréglage de l'air secondaire :
Avec la vis 1, réglez le porte-vent 2 sur la valeur
souhaitée.
1
2
A gauche (-) = plus petite valeur
pression augmentée derrière l'écran
réducteur
gamme de rendement inférieure
A droite (+) = plus grande valeur
pression réduite derrière l'écran
réducteur
gamme de rendement supérieure
SLV 11 et SLV 33
SL 44 et SL 88/2
A gauche (+) = plus grande valeur
pression réduite derrière l'écran
réducteur
gamme de rendement supérieure
A droite (-) = plus petite valeur
pression augmentée derrière l'écran
réducteur
gamme de rendement inférieure
