5

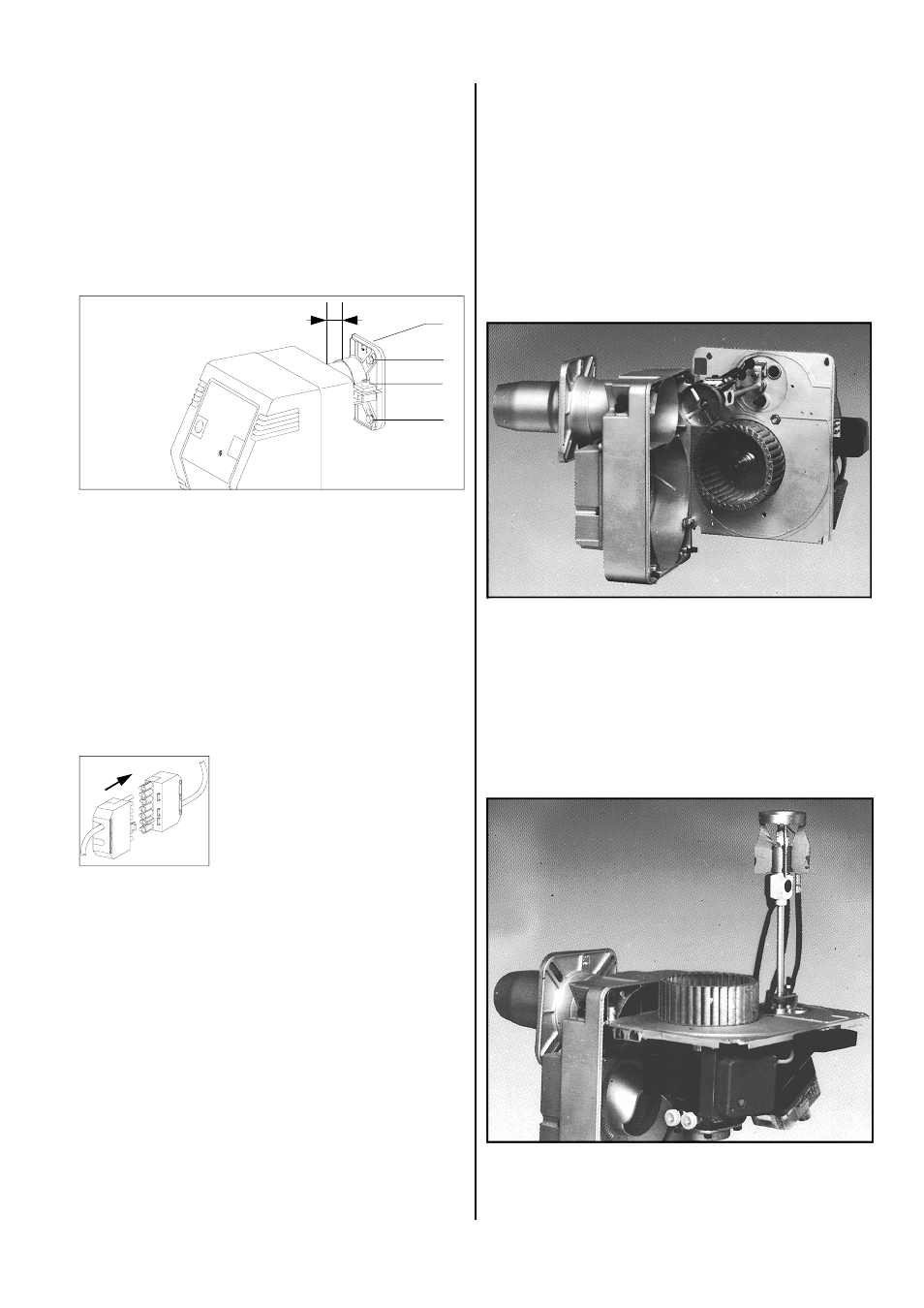

Montage du brûleur
Montage de la bride du brûleur et montage du brû-
leur
1. Placer le joint 1 sur la bride.
2. Avec les quatre vis, fixer la bride du brûleur sur le
boîtier de l'appareil.
Tenir compte de l'indication « OBEN » (HAUT) !
3. Serrer fermement les deux vis 2 supérieures.
4. Ne serrer que légèrement les vis inférieures, pour
que la bride puisse encore être comprimée.
5. Glisser le tube de flamme du brûleur dans la bride.
Observer la mesure X du schéma.
6. Fixer le tube de flamme avec la bride en soulevant
légèrement le brûleur (3°).
Utiliser une clé six-pans mâles.
7. Enfin, serrer fermement les vis inférieures.
Les brûleurs au fuel à soufflante d'une puissance de
plus de 350 kW sont branchés au secteur 400 V avec
une conduite d'amenée séparée.
Mise en service
Mesures préparatoires
Après avoir desserré les 4 vis du boîtier, enlever la pla-
que de montage du boîtier et accrocher la par le côté.
Avec les tailles SL 44 – SL 66/2, démonter 6 vis de boî-
tier (observer les flèches).
Selon les exigences, les principales pièces de fonction
sont immédiatement accessibles pour le montage et
l'entretien.
Branchement électrique
Le branchement électrique de
l'aérotherme est généralement ré-
alisé à l'aide d'un connecteur à 7
pôles standard, dont la douille est
montée sur le brûleur.
1
3
2
X Brûleur < taille 33: X = 20 mm
Brûleur > taille 44: X = 30 mm
4
Branchement du fuel
Les tuyaux fournis sont branchés à la pompe de fuel et
fixés avec un étrier de serrage.
Disposer les robinetteries d'arrêt et de filtrage d'aéro-
thermes de sorte qu'un guidage correct des tuyaux soit
assuré. Ne pas plier les tuyaux.
Protéger en particulier les conduites flexibles de com-
bustible contre des endommagements, provoqués par
ex. par un chariot à fourche, des animaux, etc.
Observer les prescriptions d'installation corres-
pondantes et le plan de montage du brûleur !
Seul un personnel qualifié est autorisé à procéder
à la mise en service du brûleur !
Pour l'entretien ainsi que le montage et le remplace-
ment de la buse, la plaque de montage peut être accro-
chée horizontalement.
Procéder de la manière suivante :
1. Tenir la plaque de montage à l'horizontale.
2. Mettre le crochet droit de la plaque de montage sur
le support coté droit du boîtier.
3. Accrocher l'anneau à la vis côté gauche du boîtier.
