13.2 Mode de chauffage
d'urgence
En cas de défaut de la Smart Control ou le module
externe lors de l'exploitation de votre installation de
pompe à chaleur, il est possible d'activer un mode
de chauffage d'urgence. Pour cela, la résistance
électrique, la pompe primaire interne et éventuelle-
ment les pompes du circuit de chauffe doivent être
activées manuellement.
Pour l'activation du mode de chauffage d'urgence
si Smart Control tombe en panne , procédez
comme suit :
1. 1. Retirez le capot avant supérieur.
2. Placez le bouton noir se trouvant sur le côté
gauche du boîtier de raccordement électrique
du chauffage supplémentaire sur « Position
2 ».
3. Réglez les thermostats sur le boîtier de rac-
cordement électrique du chauffage supplé-
mentaire à la température souhaitée, par ex.
chauffage au sol 35 °C, radiateur 50 °C.
4. Tournez le sélecteur de la pompe primaire
(Wilo) vers la droite, sur la position « 5
heures ».
5. En cas d'utilisation de groupes de circuit de
chauffe externes (pompes), vous devez éga-
lement les doter d'une alimentation en ten-
sion séparée.
6. En cas d'utilisation de groupes de circuit de
chauffe externes (pompes) HGU ou HGM
Remko, vous devez également les régler sur
« 5 heures » au niveau du volant de l'avant
de la pompe.
7. Retirez le servomoteur de la vanne d'inver-
sion à 3 voies en retirant la goupille de sécu-
rité entre le moteur et le corps de la vanne
(voir les instructions d'utilisation séparées de
la vanne d'inversion à 3 voies).
8. Retirez le moteur du corps de la vanne.
9. Tournez le robinet à bille cylindrique avec le
côté rond dans la direction de la sortie B
(côté chauffage par le sol ou radiateur).
Pour la commutation de la préparation de l'eau
chaude, procédez comme suit :
1. Tournez le robinet à bille cylindrique avec le
côté rond dans la direction de la sortie A
(réservoir d'eau potable).
2. Réglez les thermostats sur le boîtier de rac-
cordement électrique du chauffage supplé-
mentaire à la température souhaitée, par ex.
50 °C.
Les directions de circulation doivent être définies
manuellement :
Raccord de vanne B -- chauffage
Raccord de vanne A - réservoir d'eau potable
Les modes correspondants doivent être com-
mutés manuellement !
Pour l'activation du mode de chauffage d'urgence
en cas de panne du module extérieur, procédez
comme suit :
1. Accédez au menu de la Smart Control au
niveau..........
2. Placez le point de bivalence du régulateur
au-dessus de la limite de chauffage de l'ins-
tallation.
3. L'élément de chauffage électrique est activé.
4. Contrôlez la température réglée sur le ther-
mostat de l'élément de chauffage électrique.
5. Réglez si nécessaire au-dessus, sur la tem-
pérature souhaitée max. (température con-
signe WW). Par ex. : température consigne
WW 45°C, élément de chauffage 50°C.
6. La Smart Control prendra en charge la régu-
lation du chauffage et l'activation de l'élément
de chauffage.
1
2
3
4
5

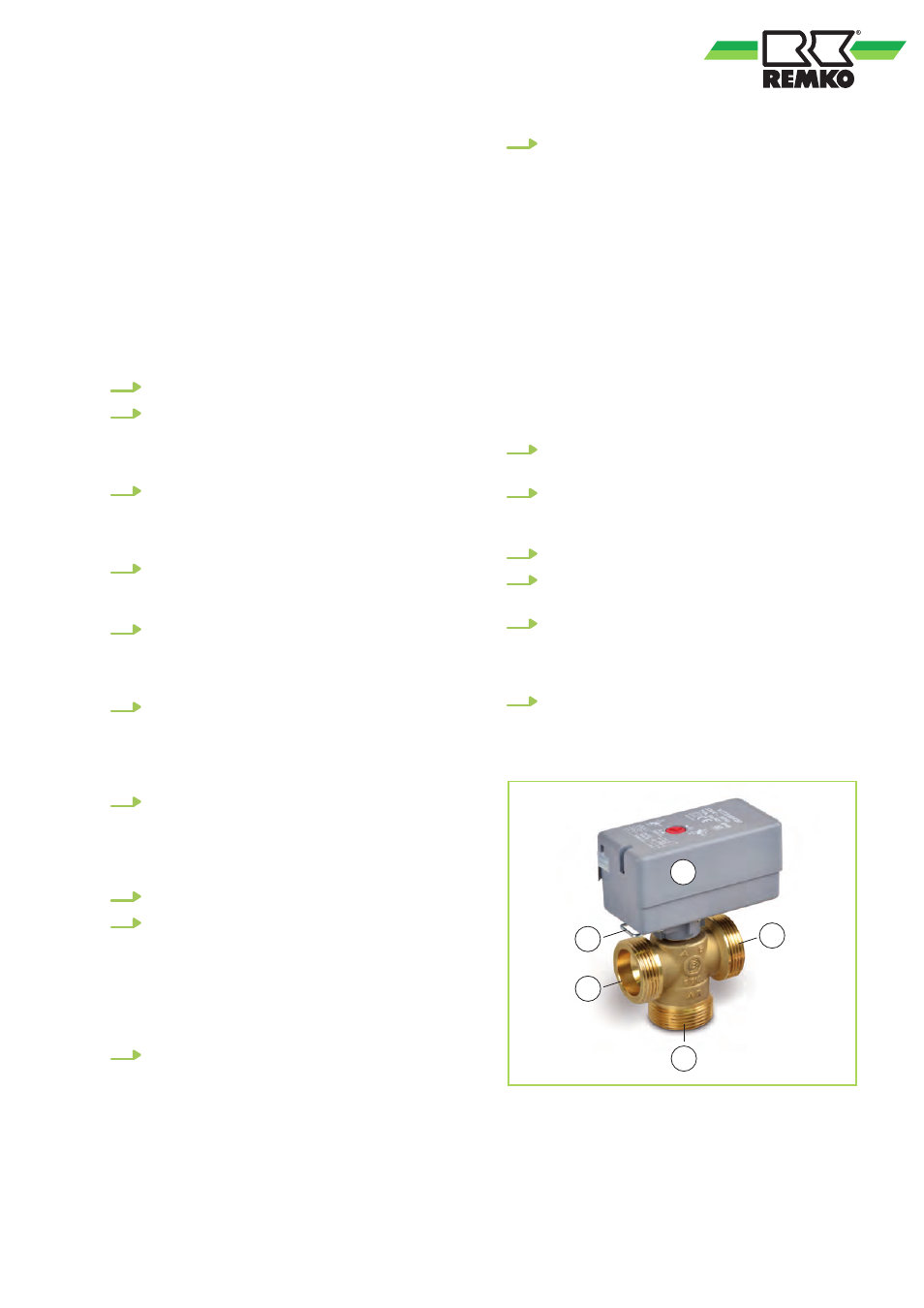

Fig. 48: La vanne d'inversion à 3 voies
1: Servomoteur
2: Goupille de sécurité
3: Raccord A, réservoir d'eau potable
4: Raccord B, chauffage
5: Raccord AB
