REMKO WKF 120 Duo Manuel d'utilisation
Page 11
Agencement des embouts de tuyaux et désignations des raccords de tuyau
A
B
285
320
157
337
90
45
70
170
60
215
300
175
37
6
60
60
60
47
700
1
2
3
4
5
6
7
8

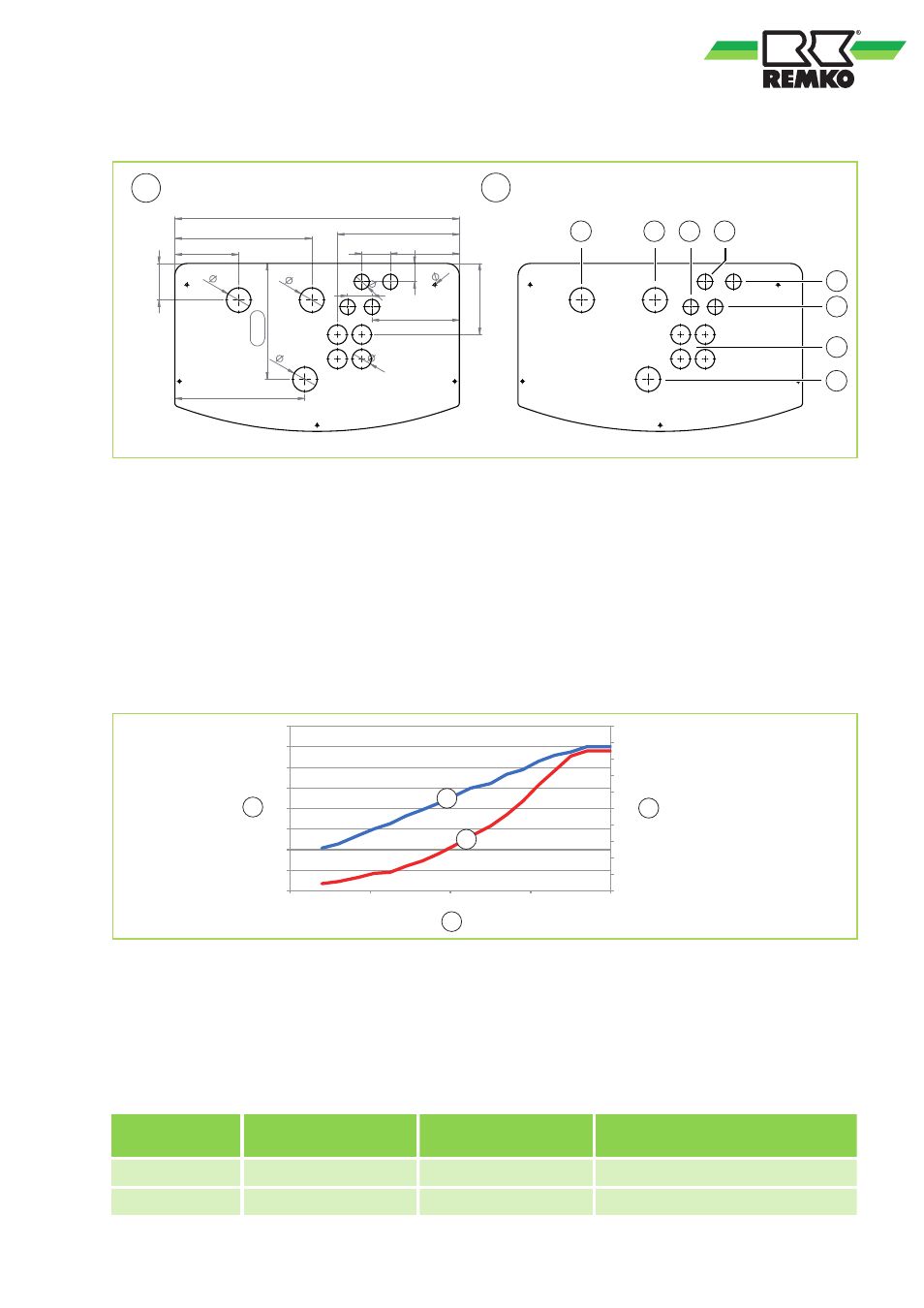

Fig. 3: Agencement des embouts de tuyaux et désignations des raccords de tuyau WKF 120/180 Duo
A :
Agencement des embouts de tuyaux
B :
Désignations des raccords de tuyau
1 :
Entrée de la thermopompe 1 1/2"
2 :
Retour de la thermopompe 1 1/2"
3 :
Frigorigène - Conduite de gaz chaud
Module externe A 5/8"
4 :
Frigorigène - Conduite de liquide
Module externe B 3/8"
5 :
Frigorigène - Conduite de liquide
Module externe A 3/8"
6 :
Frigorigène - Conduite de gaz chaud Module
externe B 5/8"
7 :
Entrée de câble
8 :
Groupe de sécurité
2.4
Caractéristiques de pompe de chargement module interne
0
5
10
15
20
25
30
35
40
45
50
0
20
40
60
80
100
120
140
160
20
40
60
80
100
[l/
m
in
]
[W]
[%]
2
1
3
A
B
Fig. 4: Pompe de recirculation Grundfos UPML 25-105 180 PWM - Plage de puissance
1 :
Puissance absorbée [W]
2 :
Débit volumique [l/min]
3 :
Demande [%]
A :
Caractéristique de débit volumique [l/mim]
B :
Caractéristique de puissance absorbée [W]
Commande externe via l'entrée analogique Signal PWM
Les tolérances de chaque courbe sont conformes à EN 1151-1:2006
Niveau
Puissance active
absorbée [W]
Consommation élec-
trique [A]
Disjoncteur-protecteur
min.
7
0,07
résistant au courant de blocage
max.
136
1,03
résistant au courant de blocage
11
