4
Montage
4.1
Architecture du système
IB
AB
NAM
KA1
STL
KML
AM1
VEN
STL
KML
IM
NIM
NZH
KA2
VHZ
AM2
VEN
KA1
NAM
GRL

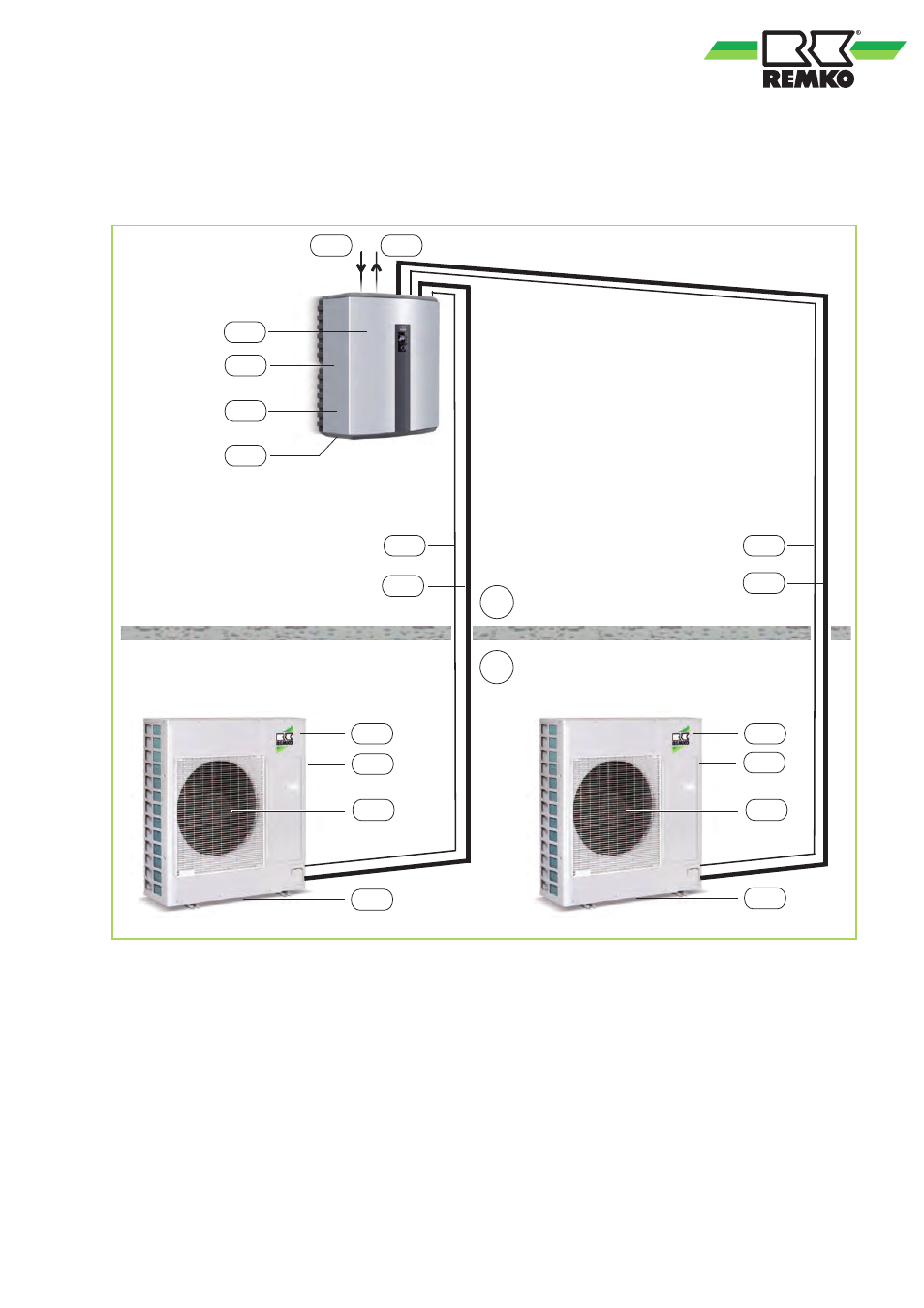

Fig. 26: Architecture du système WKF 120 Duo
AB :
Zone extérieure
IB :
Zone intérieure
AM1,2 :
Module externe WKF 120 Duo
IM :
Module interne WKF 120 Duo
GRL :
Retour commun
KA1 :
Évacuation du condensat ME (doit être
configuré à l'abri du gel !)
KA2 :
Évacuation du condensat MI
KML :
Conduites de frigorigène
3
/
8
" et
5
/
8
“
NAM :
Câble d'alimentation ME = 230 V/1~/50 Hz
20 A (par exemple, 3 x 2,5 mm
2
)
NIM :
Câble d'alimentation MI = 230 V/1~/50 Hz
16 A (par exemple, 3 x 1,5 mm
2
)
NZH :
Câble d'alimentation - Chauffage d'appoint
électrique (en option),
(par exemple, 5 x 2,5 mm
2
)
STL :
Câble de commande
(par exemple, 2 x 1 mm
2
)
VEN :
Ventilateur
VHZ :
Entrée pour chauffage
