Raccord pour condensat et dérivation sécu-
risée
3
2
4
8
5 5
10
6
7
9 9
11 11
1

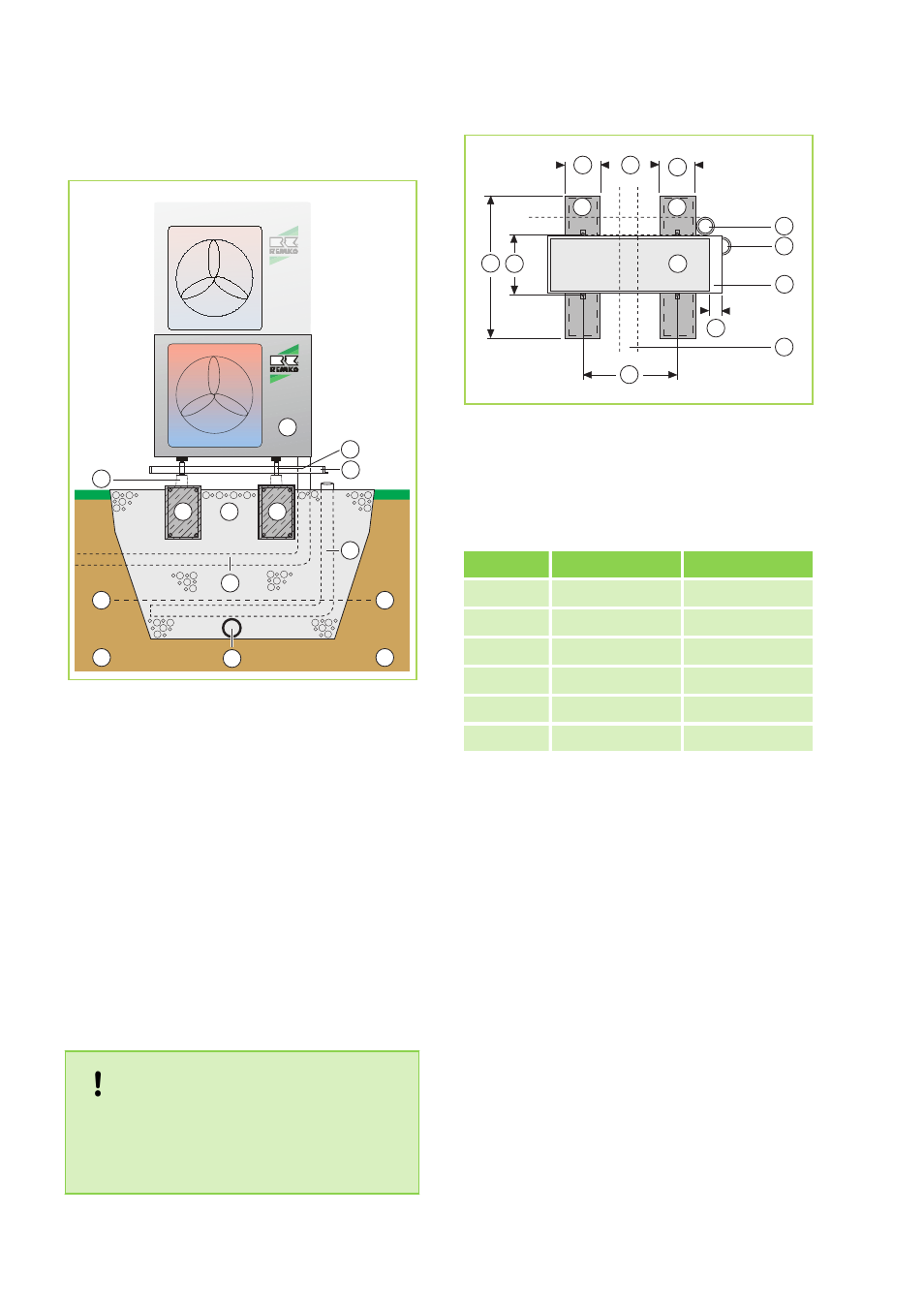

Fig. 35: Conduite de condensat, évacuation de
condensat et fondations de bande (coupe)
1 : Module externe
2 : Longeron
3 : Cuve collectrice du condensat, avec chauf-
fage de carter
4 : Console de sol
5 : Fondations de bande armées
H x l x P = 300 x 200 x 800 mm
6 : Couche de graviers pour l'évacuation
7 : Canal d'évacuation d'eau
8 : Tuyau de protection pour les conduites de fri-
gorigène et pour les conduites de raccorde-
ment électrique (résistance thermique jusqu'à
80 C min.)
9 : Limite du gel
10 : Tuyau de drainage
11 : Sol
REMARQUE !
Avec le séparateur d'huile REMKO OA2, les
conduites de frigorigène doivent être insérées
par l'arrière, sur le côté, ou par l'avant dans le
boîtier. WKF/WKF-compact 120/180
E B B
A D
C
10
1
5 5
7
1
8
3
F
Fig. 36: Dimensions des fondations de bande (vue
du dessus)
Pour les désignations 1, 3, 5, 7, 8 et 10, consultez
la légende des Voir la Fig. 35
Dimensions des fondations de bande
(toutes les mesures en mm)
Mesure WKF 120 Duo WKF 180 Duo
A 800 800
B 200 200
C 620 620
D 370 350
E 400 420
F 100 100
Raccord pour condensat
La température descendant en dessous du point
de rosée au niveau du condenseur à lamelles, du
condensat se forme en mode Chauffage.
Il est recommandé d'installer une cuve à con-
densat sous l'appareil pour évacuer le condensat.
n La conduite de condensat doit être posée par
le client avec une inclinaison min. de 2%. Au
besoin, prévoyez une isolation hermétique à la
diffusion de vapeur.
n Si l'appareil fonctionne lorsque la température
extérieure est inférieure à 4 °C, installez la
conduite de condensat en veillant à ce qu'elle
soit protégée du gel. De la même manière, le
revêtement inférieur du carter et le collecteur
de condensat doivent être protégés du gel afin
de garantir un écoulement permanent du con-
densat. Si nécessaire, prévoyez un chauffage
auxiliaire pour les tuyaux.
n Une fois le montage terminé, vérifiez que le
condensat s'écoule sans entrave et que l'étan-
chéité soit garantie en permanence.
