IB

AB

STL

KML

NAM

KA1

AM1

VEN

AM2

VEN

KA1

NAM

VEN

VEN

STL

KML

IM

NIM

NZH

KA2

VHZ

GRL

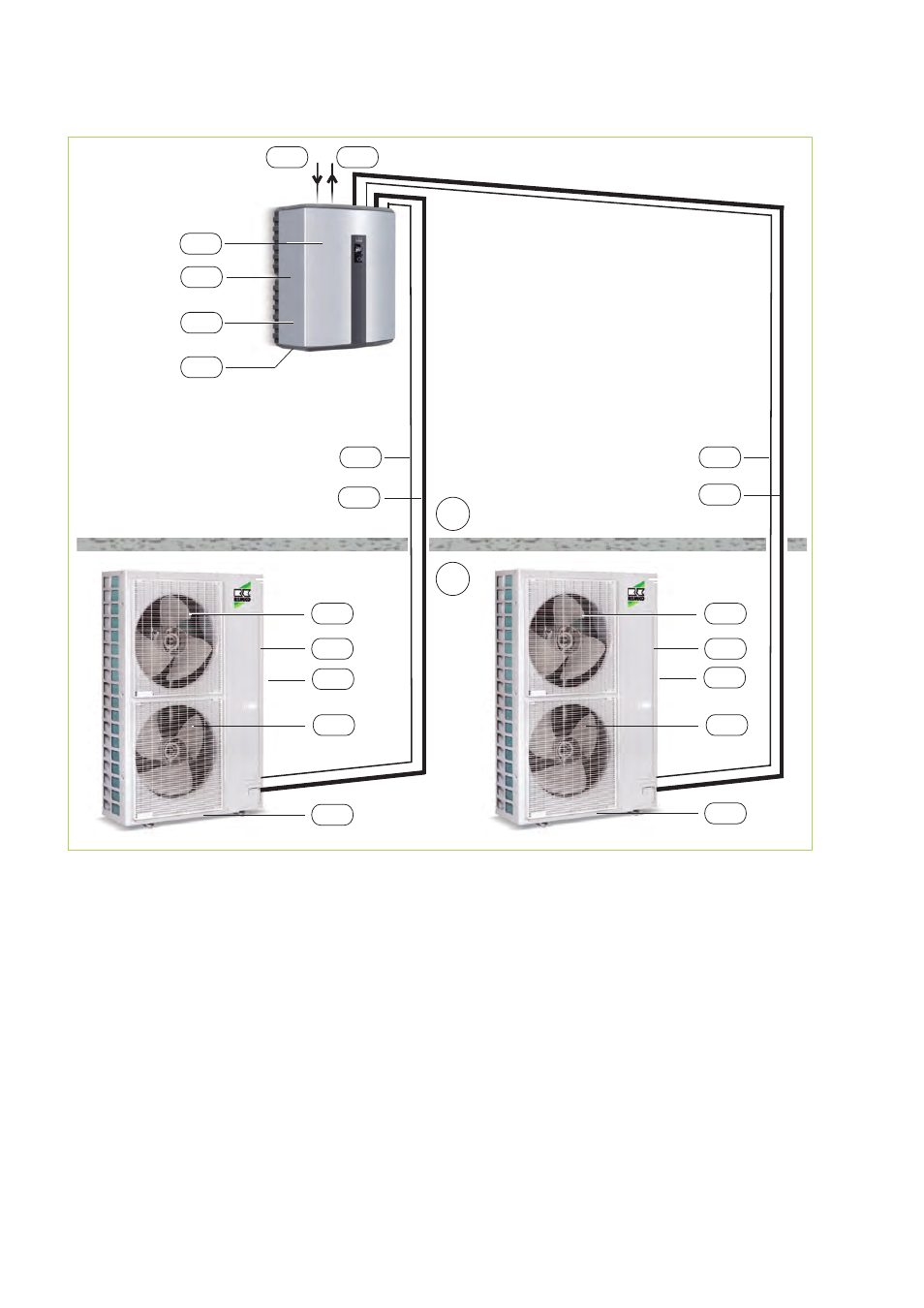

Fig. 27: Architecture du système WKF 180 Duo

AB :

Zone extérieure

IB :

Zone intérieure

AM1,2 :

Module externe WKF 180 Duo

IM :

Module interne WKF 180 Duo

GRL :

Retour commun

KA1 :

Évacuation du condensat ME (doit être

configuré à l'abri du gel !)

KA2 :

Évacuation du condensat MI

KML :

Conduites de frigorigène

3

/

8

" et

5

/

8

NAM :

Câble d'alimentation ME = 400 V/3~/50 Hz
3 x 16 A (par exemple, 5 x 1,5 mm

2

)

NIM :

Câble d'alimentation MI = 230 V/1~/50 Hz
16 A (par exemple, 3 x 1,5 mm

2

)

NZH :

Câble d'alimentation - Chauffage d'appoint
électrique (par exemple, 5 x 2,5 mm

2

)

STL :

Câble de commande
(par exemple, 2 x 1 mm

2

)

VEN :

Ventilateur

VHZ :

Entrée pour chauffage

REMKO WKF Duo

28
