Distances minimales du module interne
500
300 300
150

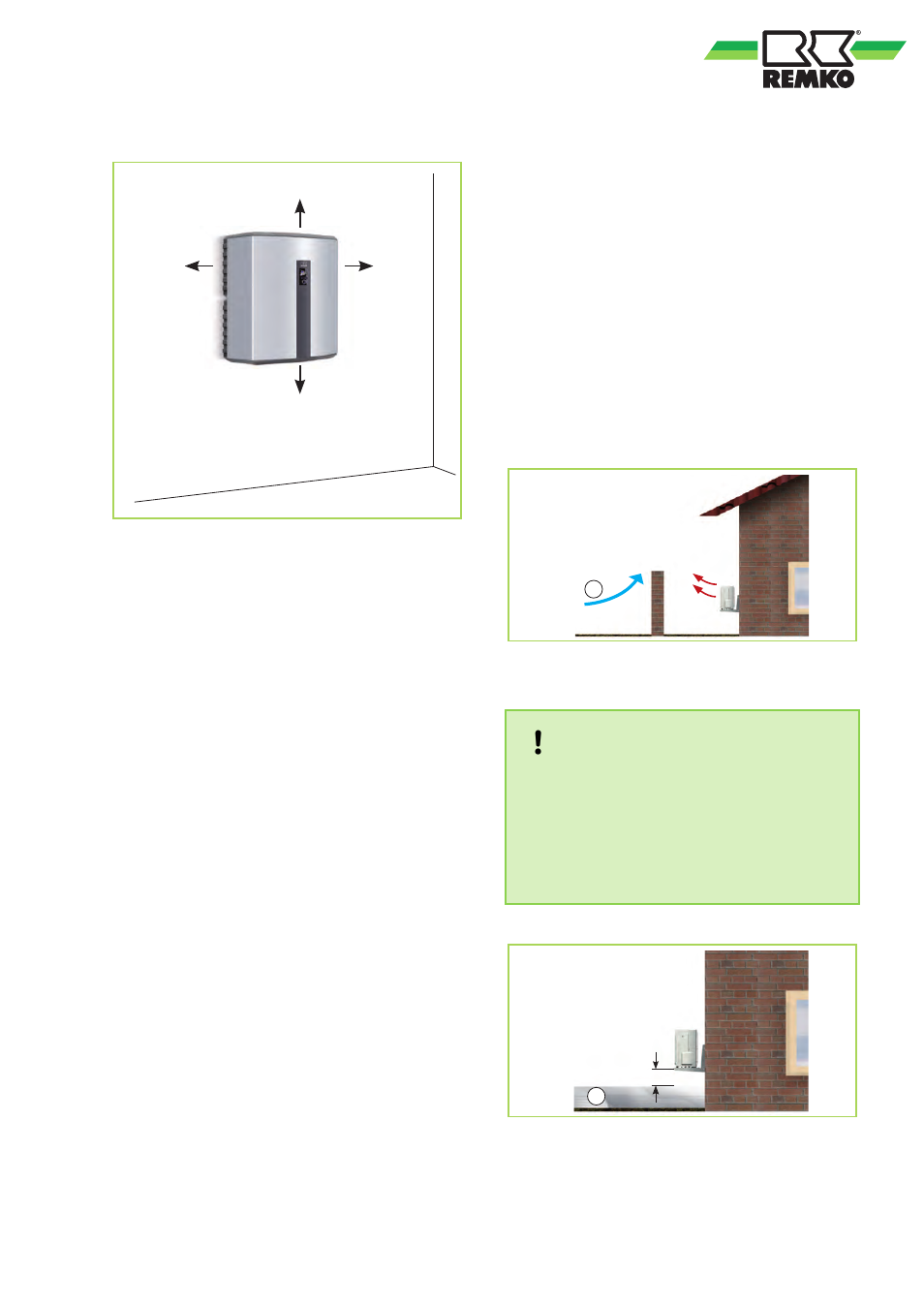

Fig. 30: Distances minimales du moule interne en
mm
4.4 Installation, Montage du
module externe
Lieu de pose du module externe
n Ne fixez l'appareil qu'à des éléments de cons-
truction ou des murs pouvant le supporter.
Attention, le module ne peut être installé qu'à
la verticale. Le lieu d'installation doit être bien
ventilé.
n Afin de minimiser le développement sonore,
nous vous conseillons un montage sur des
consoles de sol à amortisseurs et le respect
d'une bonne distance avec les murs réfléchis-
sant les sons.
n Respectez, pour l'installation, les distances
minimales indiquées en page suivante. Ces
distances minimales permettent de garantir
une admission et une évacuation sans gêne de
l'air. Vous devez de plus assurer suffisamment
de place pour le montage, l'entretien et les
réparations.
n Si vous placez le module externe à un empla-
cement très venté, vous devez le protéger du
vent (Voir la Fig. 31). Vérifiez les limite d'ennei-
gement (Voir la Fig. 32).
n Placez le module externe systématiquement
sur amortisseurs. Les amortisseurs empêchent
la transmission des vibrations vers le sol ou les
maçonneries.
n Le bac de condensat chauffant assure l'écoule-
ment du condensat du bac. Vous devez
assurer un écoulement protégé du gel de ce
condensat (graviers, drainage). Respectez les
lois de finances concernant l'eau.
n Si vous ne disposez pas de suffisamment d'es-
pace sous l'appareil pour les conduites de fri-
gorigène, vous pouvez enlever les encoches
pré-embouties sous la tôle d'habillage latérale
et guider les conduites par ces ouvertures.
n Veillez, lors de l'installation, à la hauteur d'en-
neigement attendue et prévoyez un espace
d'env. 20 cm permettant, toute l'année, l'aspira-
tion et la soufflerie de l'air extérieur
(Voir la Fig. 32).
n Placez, si possible, en accord avec l'exploitant,
le module externe, de manière à ce que le
« bruit de fonctionnement ne gêne pas », et
non seulement en fonction du « chemin le plus
court ». Car : La technique Splitt permet de
nombreuses possibilités de pose, à efficacité
presque égale.
1
Fig. 31: Protection contre le vent
1 : Vent
REMARQUE !
Sélectionnez le lieu d'implantation du module
externe de manière à ce que les sons en éma-
nant ne gênent ni les habitants, ni les utilisa-
teurs de l'installation. Suivez les indications de
la TA (directive technique de protection contre
le bruit) ainsi que le tableau des dessins de
niveau sonore en fonction de la distance.
20 cm
1
Fig. 32: Protection contre la neige
1 : Neige
31
