Pompe

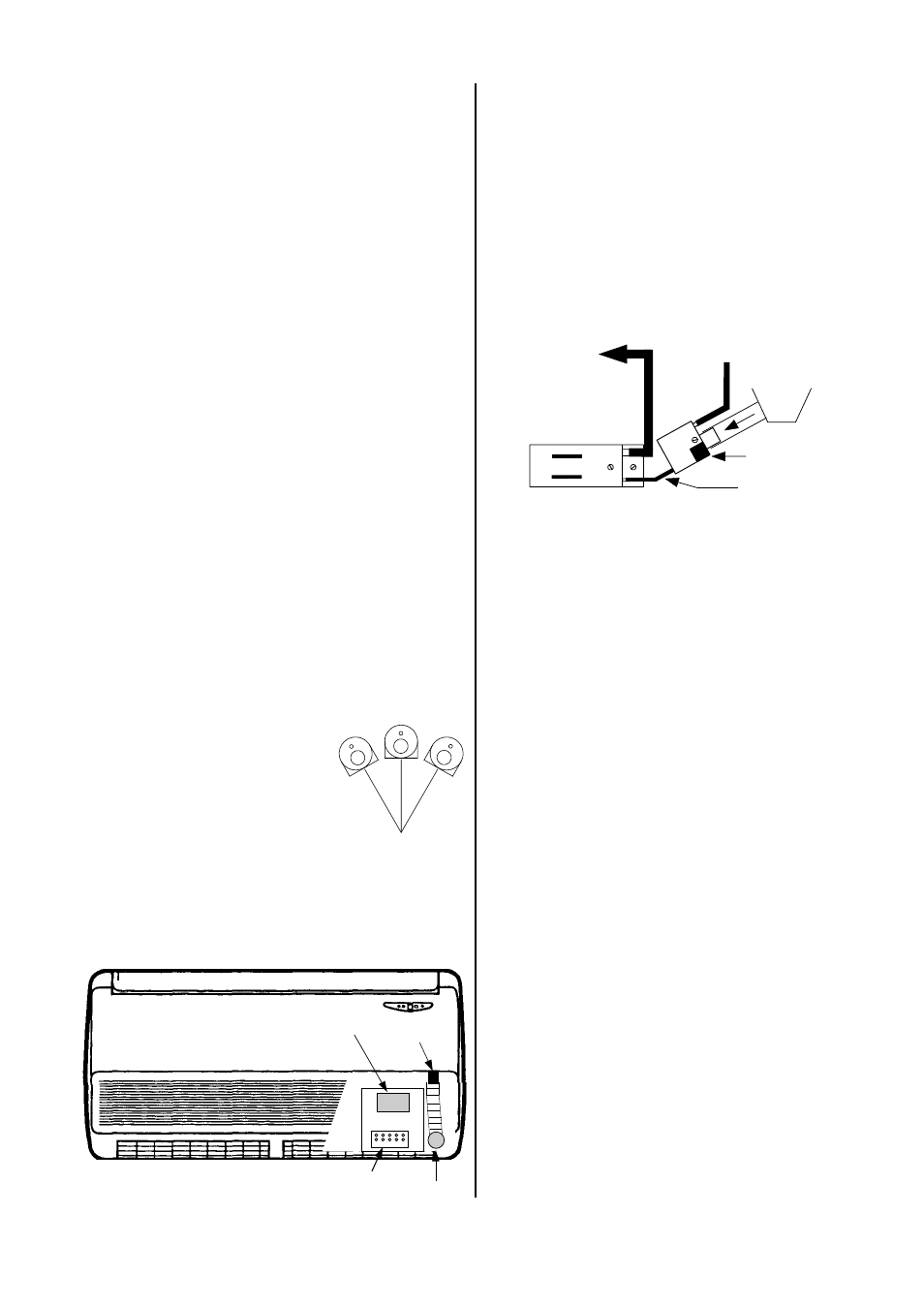

La fixation de la pompe s’effectue au moyen des
bandes Velcro autoagrippantes fournies avec l’appareil,
sur le côté intérieur droit de l’appareil (vu de devant),
qu-dessus des bornes de connexion.

Bornes de
connexion

Pompe

Réservoir

Tube
d’écoulement

Pompe externe de
condensat

La pompe de condensat disponible en option (sous la
réf. 1613167) dirige le condensat produit dans l’appareil
intérieur vers les évacuations situées plus haut.
Observez le mode d’emploi de la pompe ainsi que les
indications suivantes :

à

Protégez la carcasse de tout contact direct avec
l’eau de condensation.

à

N’ouvrez pas le corps de la pompe.

à

Vérifiez que la tension de service de la pompe
correspond bien à la tension de secteur.

à

Utilisez le contact d’alarme pour couper la partie
extérieure.

à

Veuillez noter que selon la charge de la partie
extérieure utilisée, le contact d’alarme ne peut être
installé qu’en liaison avec un disjoncteur ou un relais
pour la mise hors circuit.

à

Raccordez bien la pompe à la ligne pilote.

Réservoir avec capteur

Le réservoir sert à recueillir l’eau de condensation. Un
capteur met en marche la pompe lorsqu’un certain
niveau d’eau est atteint. Le capteur électronique permet
une rotation d’axe du réservoirs jusqu'à 30°.

Position de montage possible :
Rotation de l’axe jusqu'à 30° vers
la droite ou la gauche.

La pompe de condensat comprend deux composants :

à

Le réservoir avec capteur.

à

La pompe.

G

Avant tous travaux sur l’appareil, l’alimentation
électrique doit être coupée et sécurisée contre
toute remise en marche intempestive !

Raccordement électrique de la pompe de condensat

Les connexions électriques doivent impérativement être
réalisées par un professionnel autorisé conformément
aux prescriptions en vigueur.

Le logement des connexions est situé sous les raccords
de tuyaux; il est fermé par un capot dévissable.

La pompe est équipée d’un contact d’alarme qui coupe
l’appareil intérieur et peut également piloter un signal de
dysfonctionnement / d’alarme qui reste à installer.

Kondensatab-
laufschlauch

Entlüftungsschlauch

(kurz)

Pumpe

Reservoir

Ansaugschlauch
(lang)

Tropfwanne

Tuyau
d’écoulement
de condensat

Tuyau de purge

(court)

Pompe

Collecteur

Réservoir

Tuyau d’aspiration
(long)

Raccords hydrauliques de la pompe de condensat

Le réservoir est relié au branchement du collecteur
d’eau de condensation de l’appareil intérieur par l’inter-
médiaire d’un tuyau qui reste à installer (20 mm Ø). Le
tuyau flexible de la cuve de condensat qui avait été
monté en usine doit être démonté.
Le réservoir et la pompe sont raccordés par le tuyau
d’aspiration long et par le câble enfichable du capteur
du réservoir. Pour assurer un fonctionnement silencieux
de la pompe, le tuyau d’aspiration ne doit pas être
raccourci.

Le tuyau de purge compris dans la livraison est absolu-
ment nécessaire pour un fonctionnement correct du
réservoir. L’extrémité du tuyau de purge doit être au
moins à la même hauteur que le collecteur d’eau de
condensation pour empêcher tout débordement.
Le filet métallique joint à la livraison sert à fixer
verticalement le tuyau selon les prescriptions. Évitez de
fléchir le tuyau pour empêcher toute inclusion d’air.
Le tuyau, d’un diamètre intérieur de 6 mm, est installé
avec une différence de hauteur maximale de 6 mètres
par rapport à l’évacuation. La conduite de condensat
doit être aussi verticale que possible.

G

Si la pompe est installée en dehors de l’appareil,
la différence de hauteur entre le bord inférieur de
l’appareil et la pompe montée au-dessus ne doit
pas dépasser 3 mètres.
