13
7. Les conduites de condensat et les lignes pilotes sont
également raccordées et guidées vers l’extérieur
selon la variante choisie (description ci-dessous).
8. Si la configuration des locaux empêche le passage
commun de la conduite de condensat, assurez-vous
que l’écoulement de condensat est garanti en per-
manence.
9. Suspendez l’appareil intérieur dans le support mural
préalablement monté, en le basculant légèrement
vers l’arrière. Appuyez ensuite le dessous de l’appa-
reil contre le support mural jusqu'à enclenchement
de l’appareil.
Avant de débuter l’installation, veuillez noter les points
suivants :
à Nous recommandons l’installation d’un interrupteur
principal/ de réparation sur le bâtiment, à proximité
de la partie extérieure.
à L’alimentation électrique des appareils intérieurs
s’effectue depuis la partie extérieure via la ligne de
jonction.
à La protection de l’installation est conforme aux
caractéristiques techniques.
Les raccordements de l’appareil intérieur se trouvent du
côté droit, près du ventilateur, masqués par le capot.
Procédez comme suit pour connecter la ligne :
1. Rabattez la grille de protection d’aspiration resp.
démontez-la complètement et enlevez le filtre à
poussière de droite.
2. Le bornier est librement accessible après enlève-
ment du capot de protection .
3. Raccordez l’appareil intérieur à la partie extérieure
via la ligne de jonction hors tension, conformément
au schéma des connexions électriques.
4. Remontez dans l’ordre inverse tous les éléments
préalablement ôtés .

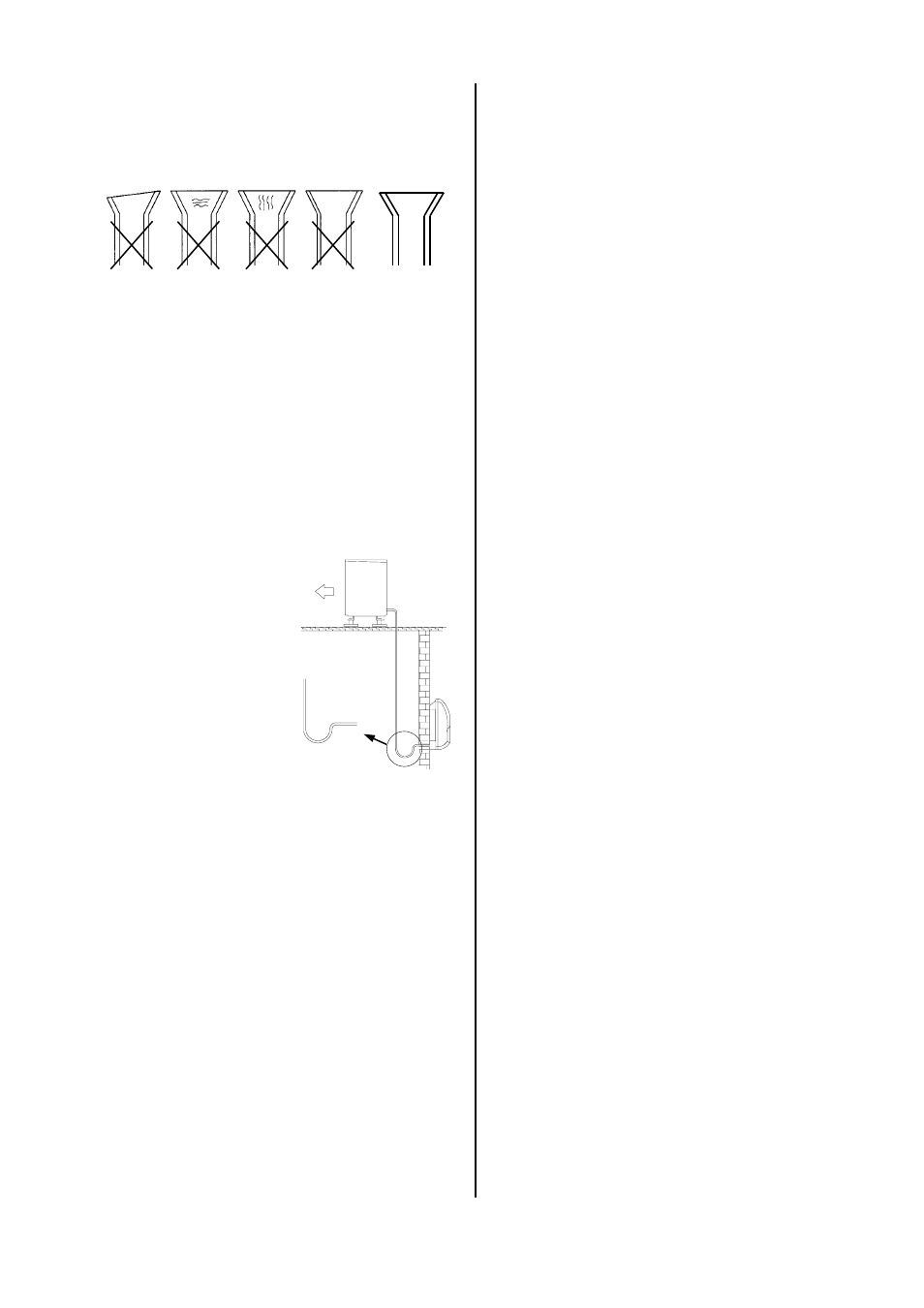

10.Si la partie extérieure est
disposée à un niveau
supérieur à l’appareil
intérieur, des mesures de
remise en circulation de
l’huile doivent être prises.
Pour ce faire, on doit
installer une poche
d’huile pour chaque
longueur montante de 2,5
mètres.
Rayon :
50 mm
Poche d’huile dans la
conduite d’aspiration
vers la partie extérieure
Appareil
intérieur
Partie extérieure
6. Avant de border les conduites de produit réfrigérant,
assurez-vous que les écrous d’accouplement sont
présents sur le tube. Vérifiez également que le
rebord présente une forme correcte.
11.Effectuez d’abord manuellement la jonction entre les
conduites de produit réfrigérant et les raccords
vissés de l’appareil intérieur pour garantir un
ajustement correct. Fixez alors définitivement les
raccords visés au moyen de 2 clés hexagonales
d’ouverture adéquate.
12.Équipez les deus conduites installées d’une isolation
thermique appropriée étanche à la diffusion. Utilisez
uniquement des tuyaux d’isolation adaptés à la plage
de température.
13.Posez les tubes et lignes de jonction raccordés vers
la partie extérieure. Enlevez les bouchons de protec-
tion des valves et poursuivez l’installation comme
décrit au point 5.
14.Lorsque la ligne de jonction est établie, la station
manométrique est connectée aux raccords de valves
Schrader:
Bleu = grande valve / pression d’aspiration
Rouge = petite valve / pression d’étranglement
et le contrôle d’étanchéité est effectué avec de
l’azote séché.
15.Pour effectuer le contrôle, les liaisons établies sont
pulvérisées avec un spray de détection de fuites. Si
des bulles sont visibles, c’est que le raccordement
n’est pas réalisé correctement. Éliminez la fuite.
16.Une fois le contrôle d’étanchéité effectué, la surpres-
sion est détendue dans les conduites de produit
réfrigérant et la pompe à dépression est raccordée
puis mise en marche pour créer un espace vide d’air
dans les conduites. La durée de marche est fonction
du volume des conduites tubulaires de l’appareil
intérieur et de la ligne de jonction.
17.Lorsque l’air est totalement éliminé du système, les
valves de la station manométrique sont fermées et
les valves de la partie extérieure sont ouvertes,
comme décrit au point « Mise en service » des ins-
tructions de service de la partie extérieure.
G
Avant tous travaux sur l’appareil intérieur et sur la
partie extérieure, il est impératif de couper
l’alimentation électrique et de la sécuriser contre
tout réenclenchement intempestif !
Branchement électrique
Pour le pilotage de la partie extérieure, il faut installer
une ligne pilote à quatre conducteurs vers l’appareil
intérieur, ainsi qu’une ligne d’alimentation. L’installation
électrique doit impérativement être réalisée par un
professionnel autorisé conformément aux dispositions
en vigueur. Pour l’implantation et la mise en service, il
faut respecter les directives d’utilisation locales ainsi
que les consignes des sociétés locales d’approvisionne-
ment en énergie.
Épaisseur
inégale
Fendille-
ment
Fendille-
ment
Ondulé CORRECT
