12

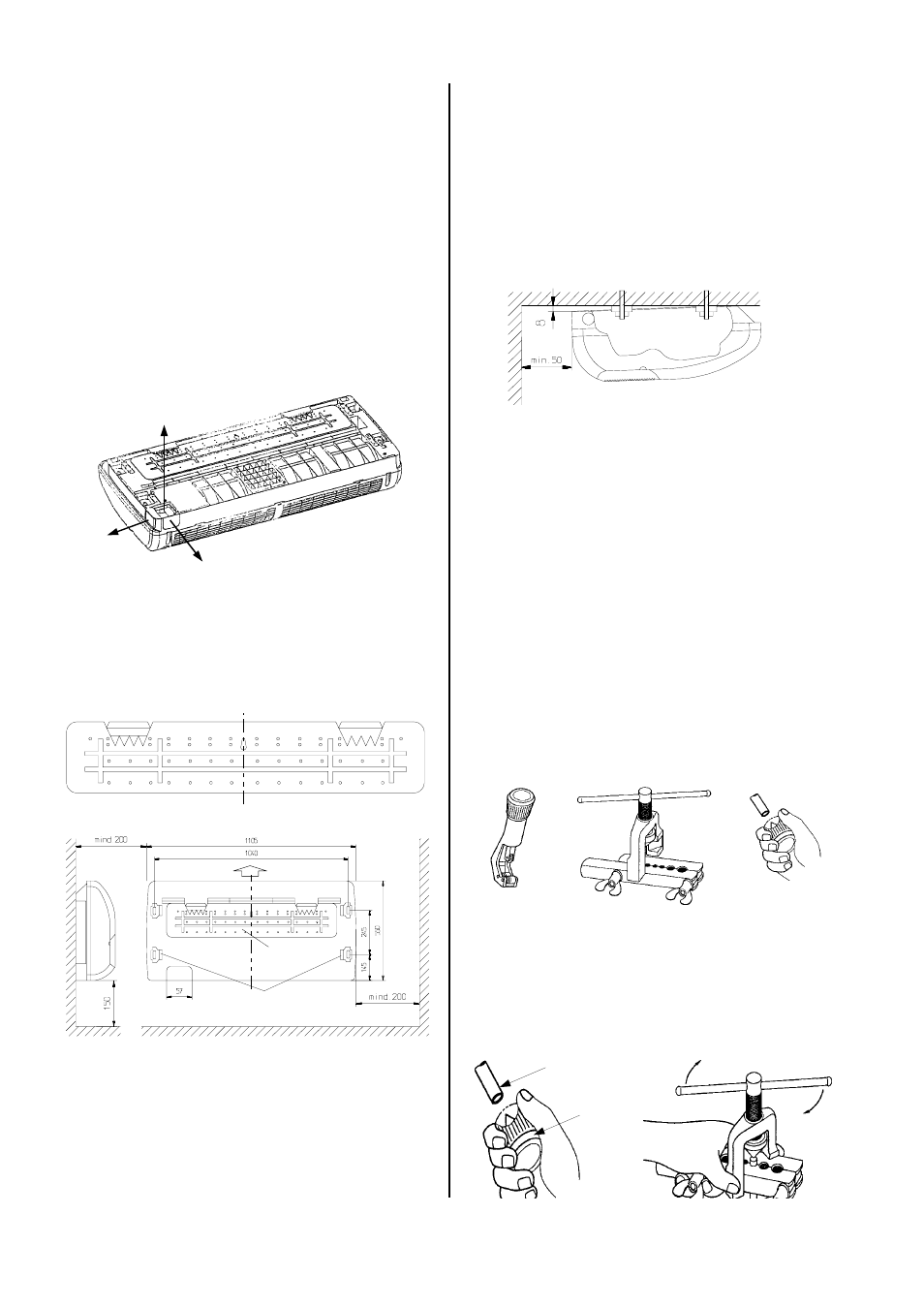

Le support mural est fixé à l’aide de vis (jointes) et de
chevilles adaptées au mur, comme décrit sur les illus-
trations ci-dessous.
Vue de derrière - toutes les indications en mm.
Veillez à ce que l’appareil soit bien horizontal et respec-
tez les dégagements minimaux requis !
Montage du support mural
L’appareil intérieur est monté avec un support mural.
Avant me montage, notez les trois possibilités de rac-
cordement des conduites de produit réfrigérant, de
condensant et de jonction à l’appareil intérieur
(1= derrière, 2 = à droite, 3 = en bas). Les accès sont
obturés par des plaques, qui doivent être enlevées en
les cassant selon la variant de raccordement choisie.
3
2
1
Support mural
Montage sur le support mural
Une fois le support mural monté, l’appareil intérieur est
poussé d’en haut sur ce support et accroché.
à Veillez à ce qu’il soit bien fixé !
Montage sous le plafond
Pour effectuer le montage de l’appareil sous le plafond,
il faut dans tous les cas utiliser les 4 supports plafond
intégrés. Ils permettent de fixer l’appareil intérieur au
plafond au moyen de chevilles appropriées de ø 8 mm,
de vis/ boulons et de rondelles.
à Pour un écoulement libre de l’eau de condensation, il
faut prévoir une déclivité d’env. 8 mm vers la
tubulure de raccordement !
Intervalles de montage (vue latérale/ vue de derrière)
Support mural
Support plafond
Installation
G
Installez impérativement l’appareil intérieur de
manière à assurer en permanence un écoulement
sans encombres de l’eau de condensation ainsi
qu’une aspiration / évacuation libres de l’air!
G
Veillez à ce que la fixation soit sûre et respectez
les intervalles minimaux requis !
Conduites de produit réfrigérant
1. Choisissez un lieu de montage assurant un accès
libre à l’arrière.
2. Consultez le tableau « Caractéristiques techniques »
pour connaître les sections de tube requises.
Respectez les rayons de courbure des conduites de
produit réfrigérant et ne pliez jamais deux fois un tube
au même endroit. Cela pourrait entraîner une
fragilisation et un risque de fendillement.
3. Décidez-vous pour une variante de sortie de
l’appareil intérieur et découpez les conduites de
produit réfrigérant en conséquence.
Pour le montage, employez les outils suivants :
G
Il est impératif d’utiliser des outils qui sont homo-
logués pour le domaine frigorifique.
4. Enlevez les écrous d’accouplement des appareils qui
ont été montés en usine.
5. Travaillez les conduites de produit réfrigérant
comme suit :
Outil
ébarbeur
Conduite de produit
réfrigérant
Outil à border
