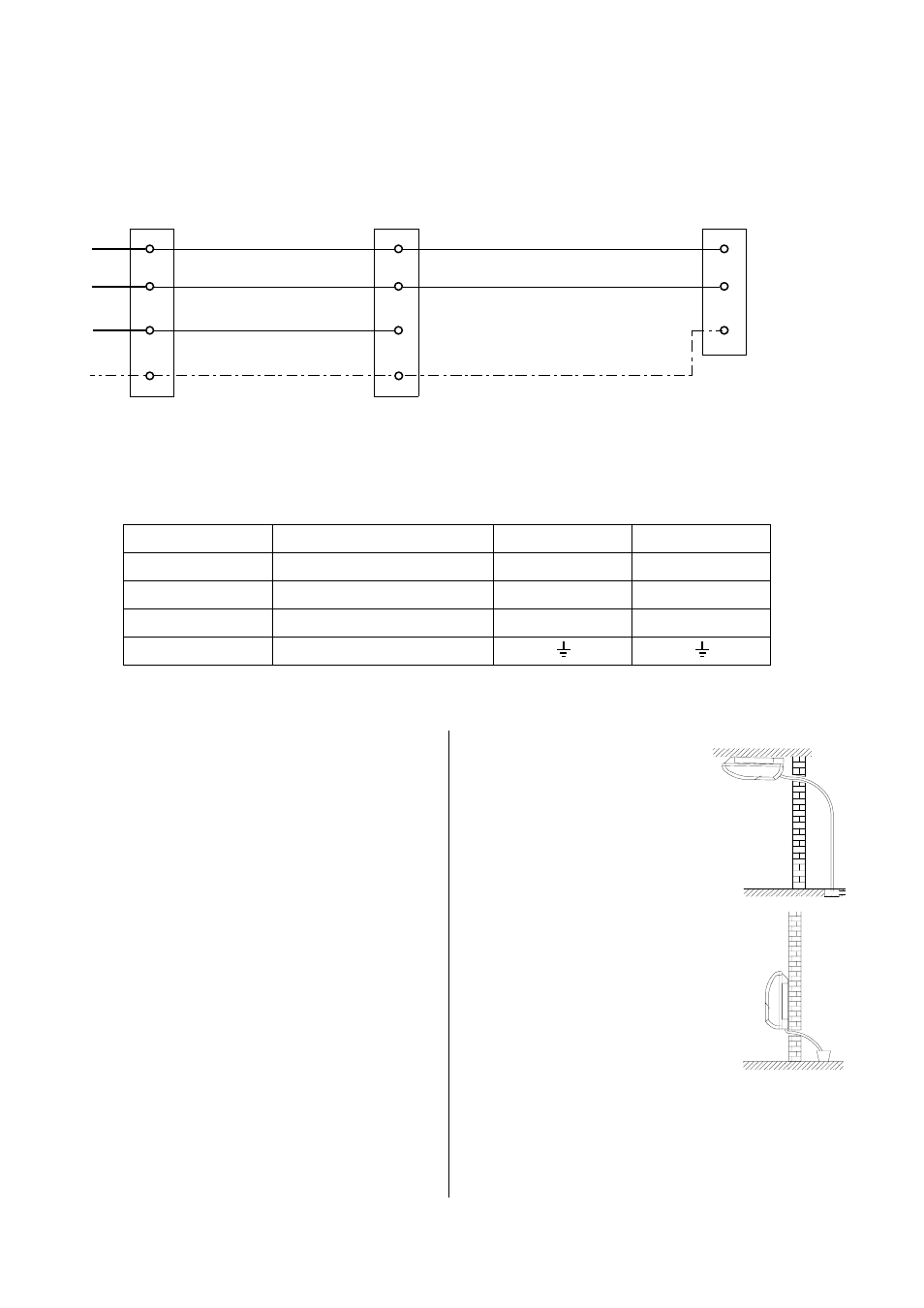

Schéma des connexions électriques
Connexions aux appareils extérieurs RKS et RKM
Selon le type d’appareil, les bornes des parties extérieures peuvent avoir différentes désignations :
Rouge
Blanc
Orange
Jaune-vert
Partie extérieure
Vers disjoncteur compresseur
Conducteur de protection
Alimentation secteur Appareil intérieur
A / R
N / C
2 / Y
L1
N
A
N
2
PE PE
PE Ligne pilote
Conducteur neutre
Conducteur extérieur
230 V~, 50 Hz,
L1/N/PE
RKV 13 T, RKV 24 T
Appareil intérieur Descriptif RKS RKM
L1 Conducteur extérieur A R
N Conducteur neutre N C
L Ligne pilote compresseur 2 Y
PE Conducteur de protection
Raccord de condensat
En raison du passage sous le point de condensation, de
l’eau de condensation (condensat) se forme pendant le
mode refroidissement. La cuve collectrice de l’appareil
intérieur est équipée d’un tuyau d’évacuation du
condensat, qui a besoin d’une déclivité pour bien fonc-
tionner.
Remarques générales
à En règle générale, l’écoulement de condensat est
posé avec les conduites de produit réfrigérant.
à Si la configuration du bâtiment impose un autre
passage du tuyau de condensat, celui-ci peut aussi
être passé par une autre sortie de l’appareil intérieur.
à Si le condensat est déversé dans une conduite
d’eaux usées, veuillez prévoir un siphon pour éviter
toute remontée d’odeurs.
à Veillez à une déclivité suffisante vers l’écoulement.
Au moins 2 %.
à En cas de fonctionnement de l’appareil sous une
température extérieure de 0 °C, il faut veiller à
réaliser une pose hors-gel.
Le tuyau de condensat compris dans la livraison peut
être rallongé au moyen de tuyaux usuels de diamètre
intérieur 17 mm. Utilisez toujours des colliers de
serrage appropriés.
Une fois la pose effectuée, il vaut vérifier que l’eau de
condensation s’écoule bien librement.
Montage mural :
Le tuyau de condensat est
sorti de l’appareil intérieur
par le bas ou par l’arrière.
Montage au plafond :
Le tuyau de condensat est
sorti de l’appareil intérieur
par une ouverture ovale
supplémentaire dans le
boîtier, cassable et située
près de la grille.
