19
4. Brancher sur une prise de courant à 3 alvéoles, reliée à la
terre.
Achever l’installation
Système d'allumage électronique
Allumage initial et réglages des flammes de gaz
À la place de flammes de veille, les brûleurs de surface sont
dotés d'un allumeur électronique. Lorsqu'on place le bouton de
commande de la table de cuisson à la position “IGNITE”
(allumage), le système génère une étincelle pour l'allumage du
brûleur. La génération d'étincelles se poursuit aussi longtemps
que le bouton de commande est laissé à la position “IGNITE”.
Contrôle du fonctionnement des brûleurs de surface
Enfoncer et tourner les boutons de commande des brûleurs de
surface à la position basse.
Le gaz doit s'enflammer sur le brûleur de surface en moins de
4 secondes. Lors de l'allumage initial du brûleur de surface, le
délai d'allumage peut être supérieur à 4 secondes du fait de la
présence d'air dans la canalisation de gaz.
Vérifier que la flamme est bleue à la position “HIGH” (élevée). Elle
doit être propre et douce. On ne doit pas observer de pointe
jaune, ni d'effet de soufflage ou de séparation entre les flammes
et le brûleur. Il est normal d'observer parfois des éclairs oranges;
ceci est dû à différents éléments dans l'air ou le gaz.
Après avoir vérifié le bon fonctionnement du brûleur, tourner les
boutons de commande à “OFF” (arrêt).
Si les brûleurs ne s'allument pas correctement :
■ Ramener le bouton de commande du brûleur de surface à la
position “OFF”.
■ Vérifier que le cordon d'alimentation est branché et qu'aucun
fusible n'est grillé ou que le disjoncteur n'est pas ouvert.
■ Vérifier que chaque robinet d'arrêt de gaz est à la position
“open” (ouverture).
■ Vérifier que les chapeaux de brûleurs sont correctement
placés sur la base des brûleurs.
S'assurer à nouveau du bon fonctionnement des brûleurs. Si à ce
stade un brûleur ne s'allume pas, contacter le revendeur ou un
dépanneur agréé.

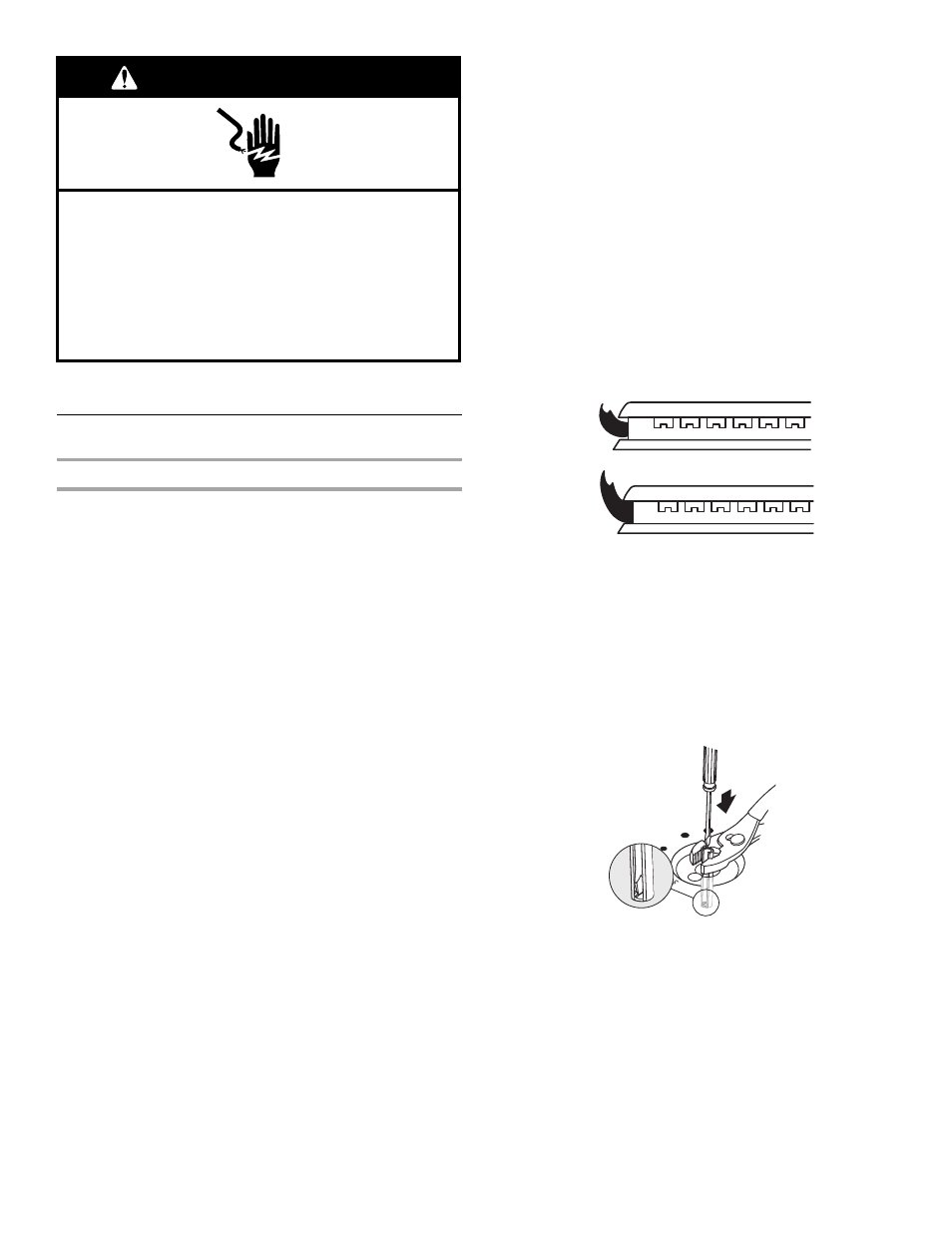

Contrôle de la taille des flammes
Régler la taille des flammes sur les brûleurs de surface.
Pour le réglage au débit thermique minimum du brûleur de
surface, on doit observer une flamme bleue stable de
¼" (0,64 cm).
S'il est nécessaire de régler la taille des flammes pour le
débit thermique minimum :
1. Allumer 1 brûleur et le tourner au réglage le plus bas.
2. Ôter le bouton de commande.
3. Immobiliser la tige de commande avec une pince. Utiliser un
petit tournevis à lame plate de ¹⁄₈" (3 mm) pour faire tourner la
vis située au centre de la tige de commande jusqu'à ce que la
flamme atteigne la taille désirée.
4. Réinstaller le bouton de commande.
5. Tester le fonctionnement du brûleur : faire passer le bouton
de commande de la position “LO” (basse) à la position “HI”
(élevée) et observer les flammes pour chaque réglage.
6. Répéter les étapes ci-dessus pour chaque brûleur.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A. Débit thermique minimum
B. Débit thermique maximum
A
B
