14
REMARQUES : Après le découpage de l'ouverture dans le plan
de travail, dans certaines configurations d'installation il sera
nécessaire d'entailler les parois latérales du placard inférieur pour
le passage de la base de la table de cuisson. Pour éviter cette
modification, utiliser un placard inférieur dont la largeur des
parois latérales est supérieure à celle de l'ouverture découpée.
Si le placard comporte un tiroir, on devra ménager une distance
de séparation de 4" (10,2 cm) entre le plan de travail et le sommet
du tiroir (ou autre obstruction) dans le placard inférieur. Il pourra
être nécessaire de réduire la profondeur du tiroir pour éviter une
interférence avec le détendeur.
IMPORTANT : Si un four mural encastré sous comptoir doit être
installé sous la table de cuisson, la prise reliée à la terre (H) et la
canalisation de gaz doivent être installées dans un placard
adjacent.
Cette table de cuisson et ses sources d'alimentation en gaz et
électricité doivent être installées avant le four mural encastré
sous comptoir.
Spécifications électriques
IMPORTANT : La table de cuisson doit être correctement reliée à
la terre en conformité avec les codes et règlements locaux en
vigueur, ou en l'absence de tels codes, avec le National Electrical
Code, ANSI/NFPA 70 ou le Code canadien des installations
électriques, CSA C22.1.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu'un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ L'appareil doit être alimenté par un circuit de 120 V, CA
seulement, 60 Hz, 15 ampères, protégé par fusible. On
recommande également d'utiliser un fusible ou un disjoncteur
temporisé. Il est recommandé de raccorder la table de
cuisson sur un circuit distinct exclusif à cet appareil.
■ Les systèmes d'allumage électronique fonctionnent avec des
limites de tension étendues, mais une liaison à la terre
correcte et une polarité appropriée sont nécessaires. Vérifier
que la prise fournit une alimentation de 120 V et qu'elle est
correctement reliée à la terre.
■ Les schémas de câblage sont fournis avec cette table de
cuisson. Voir la section “Schémas de câblage” sur une feuille
séparée. Les schémas de câblage se trouvent sur la partie
inférieure de la base de la table de cuisson, du côté gauche.

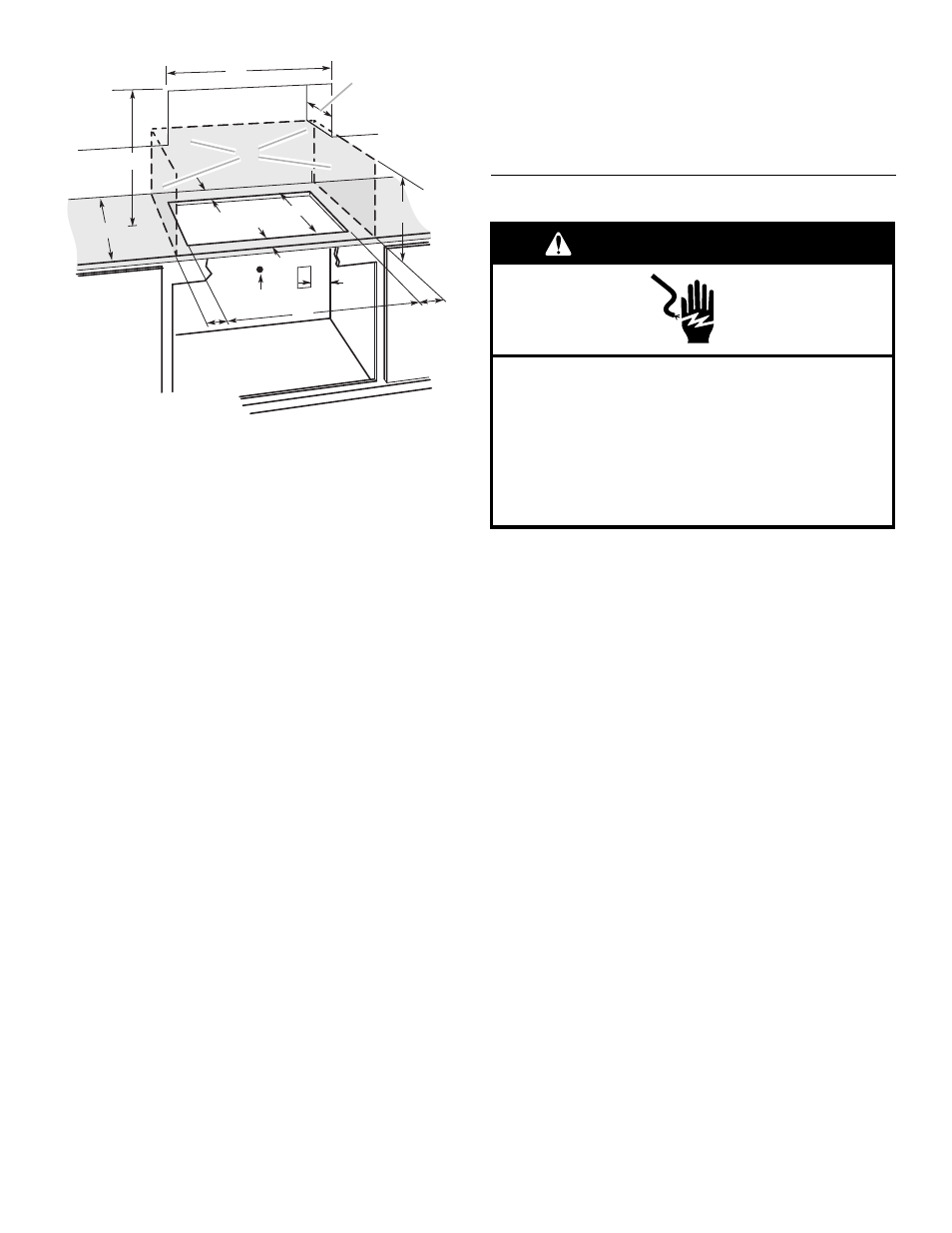

A. 30" (76,2 cm) sur les modèles de 30"; 36" (91,4 cm) sur les modèles
de 36"
B. Zone de matière combustible au-dessus du plan de travail (espace
délimité par des lignes pointillées ci-dessus)
C. Distance de séparation de 30" (76,2 cm) ou plus entre la face
supérieure du plan de travail et le fond d'un placard métallique ou
de bois non protégé (distance de séparation de 24" [61,0 cm] ou
plus si le fond du placard de métal ou de bois est protégé par une
plaque de ¼" [0,6 cm] ou plus de matériau résistant aux flammes
recouvert d'une feuille métallique d'épaisseur égale ou supérieure à
calibre 28 pour l'acier, 0,015" [0,04 cm] pour l'acier inoxydable, ou
0,024" [0,06 cm] pour l'aluminium ou 0,020" [0,05 cm] pour le
cuivre)
D. Profondeur recommandée des placards supérieurs 13" (33,0 cm)
E. 3 ¹⁄₈" (7,9 cm)
F. 19 " (48,3 cm)
G. Distance de séparation de 18" (45,7 cm) ou plus entre les placards
supérieurs et le plan de travail avec distance minimale de
séparation horizontale jusqu'à la table de cuisson
H. Prise de courant reliée à la terre - La placer à moins de
24" (61,0 cm) de l'angle arrière droit de l'ouverture découpée (sans
four encastré sous comptoir installé au-dessous de la table de
cuisson)
I. 29" (73,7 cm) sur les modèles de 30"; 35¼" (89,5 cm) sur les
modèles de 36"
J. Distance de séparation de 8 ³⁄₈ " (21,3 cm) ou plus par rapport à la
surface de matériau combustible la plus proche à gauche ou à
droite
K. Distance de séparation de 2
⁷⁄₈
" (7,3 cm) ou plus par rapport à une
surface de matériau combustible à l'arrière
L. Ouverture pour canalisation de gaz - mur : n'importe où, à
5" (12,7 cm) au-dessous de la face inférieure du plan de travail.
Plancher du placard : n'importe où, à moins de 6" (15,2 cm) du mur
arrière (sans four encastré sous comptoir installé au-dessous de la
table de cuisson) (recommandation)
M. Un plan de travail de profondeur de 25" (63,5 cm) ou plus est
nécessaire
B
D
A
C
E
F
H
I J
G
K
L
M
J
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
