18
3. Utiliser une clé mixte de ¹⁵⁄₁₆" et une pince multiprise pour
fixer le raccord flexible sur les raccords d'adaptation. Veiller à
ne pas déformer/écraser le raccord flexible.
4. Installer le régulateur avec la flèche orientée vers le haut, vers
le fond de la base de la table de cuisson, et de manière à ce
que le chapeau d'accès du détendeur soit accessible.
IMPORTANT : Tous les raccords doivent être bien serrés à l’aide
d’une clé. Ne pas serrer excessivement la connexion sur le
détendeur. Un serrage excessif pourrait provoquer une
fissuration du détendeur et une fuite de gaz. Lors du serrage d'un
raccord, empêcher le détendeur de tourner sur le tuyau.
Utiliser uniquement un composé d'étanchéité des tuyauteries
conçu pour l'utilisation avec le gaz naturel ou le propane.
Ne pas utiliser de ruban TEFLON ® . Il sera nécessaire de choisir
les raccords à utiliser en fonction de la configuration
d'installation.
Achever le raccordement
1. Ouvrir le robinet d’arrêt manuel sur la canalisation de gaz. Le
robinet est ouvert lorsque la poignée est parallèle au conduit
d’alimentation en gaz.
2. Vérifier tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée.
L’apparition de bulles indique la présence d’une fuite.
Réparer toute fuite éventuelle.
3. Ôter les chapeaux de brûleur de surface, la base des brûleurs
et les grilles du sachet de pièces. Aligner les encoches des
chapeaux de brûleur avec les broches dans la base de
chaque brûleur.
Aligner le porte-gicleur de la base du brûleur avec l'électrode
d'allumage. Un chapeau de brûleur correctement placé doit
être horizontal. Si le chapeau de brûleur n'est pas
correctement placé, le brûleur de surface ne peut s'allumer.
Placer les grilles de brûleur sur les brûleurs et chapeaux.

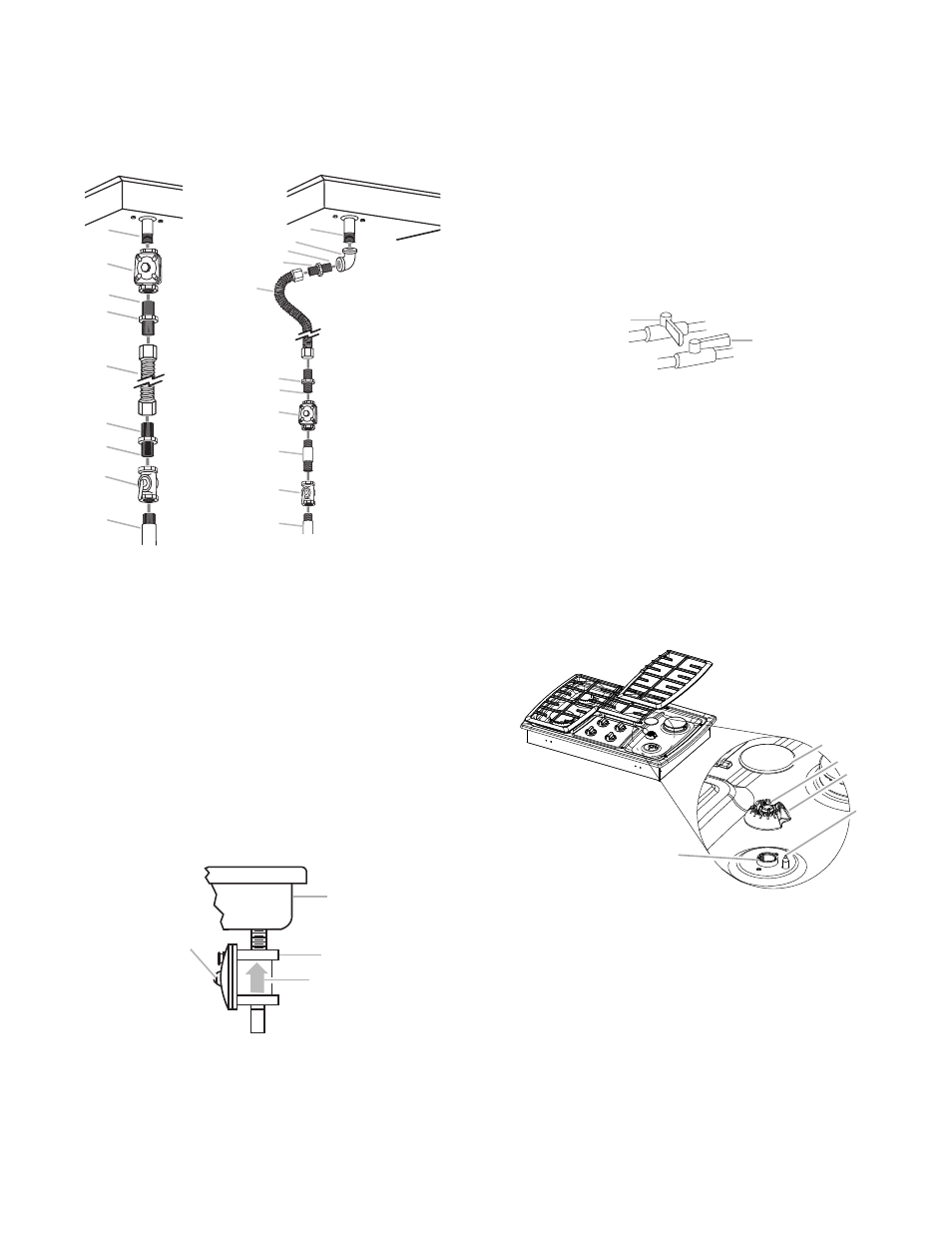

Pas d'appareil
sous la table de
cuisson
Four mural installé sous table de
cuisson
A. Entrée de la tubulure
de distribution
B. Détendeur
C. Utiliser un composé
d'étanchéité pour
tuyauteries.
D. Adaptateur (doit
comporter un filetage
mâle de ½")
E. Raccord flexible
F. Adaptateur
G. Utiliser un composé
d'étanchéité pour
tuyauteries.
H. Robinet d'arrêt manuel
I. Tuyauterie de gaz de
½" ou ¾"
A. Entrée de la tubulure de distribution
B. Coude de
³⁄₈
"
C. Utiliser un composé d'étanchéité pour
tuyauteries.
D. Adaptateur (doit comporter un filetage
mâle de
³⁄₈
")
E. Raccord flexible (doit être acheminé à
travers la paroi séparant les placards)
F. Adaptateur (doit comporter un filetage
mâle de
³⁄₈
")
G. Utiliser un composé d'étanchéité pour
tuyauteries.
H. Détendeur de l'appareil (fourni)
I. Tuyauterie de gaz de ½" ou ¾"
J. Robinet d'arrêt manuel
K. Tuyauterie de gaz de ½" ou ¾"
A. Chapeau de l'ouverture d'accès
B. Arrière de la table de cuisson
C. Détendeur
D. Flèche vers le haut. Le détendeur doit être
installé avec la flèche pointant vers le haut
(vers le fond de la table de cuisson).
A
B
D
E
C
F
G
H
I
A
B
C
D
F
I
J
K
H
E
G
A
B
C
D
A. Robinet fermé
B. Robinet ouvert
A. Porte-gicleur
B. Chapeau du brûleur
C. Ouverture du tuyau de gaz
D. Base du brûleur
E. Électrode d'allumage
A
B
B
C
D
E
A
