Détendeur de gaz
Le détendeur fourni avec cette table de cuisson doit être utilisé.
La pression d'alimentation du détendeur doit être comme suit
pour un fonctionnement correct :
Gaz naturel :
Pression minimum : 5" (12,7 cm) (colonne d'eau)
Pression maximum : 7" à 14" (17,8 cm à 35,5 cm) (colonne d'eau)
Gaz propane :
Pression minimum : 10" (25,4 cm) (colonne d'eau)
Pression maximum : 14" (35,5 cm) (colonne d'eau)
En cas d'incertitude quant à la pression d'alimentation à établir,
contacter le fournisseur de gaz local.
Caractéristiques d'alimentation du brûleur
Les débits thermiques indiqués sur la plaque signalétique
correspondent à une altitude d'utilisation inférieure ou égale à
2000 pi (609,6 m).
Lorsque l'appareil est utilisé à une altitude supérieure à
2000 pi (609,6 m), on doit réduire le débit thermique indiqué
de 4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus
du niveau de la mer (non applicable au Canada).
Test de pressurisation de la canalisation de gaz
On doit tester le détendeur sous une pression supérieure d'au
moins 1" (colonne d’eau) à la pression de la tubulure de
distribution indiquée sur la plaque signalétique.
Pressurisation à une pression supérieure à ½ lb/po²
(14" - colonne d'eau)
Lors de tout test de pressurisation de ce système à une pression
supérieure à ½ lb/po² (3,5 kPa), on doit déconnecter la table de
cuisson et son robinet d'arrêt individuel de la canalisation de gaz.
Pressurisation à une pression inférieure ou égale à ½ lb/po²
(14" - colonne d'eau)
Lors de tout test de pressurisation de la canalisation de gaz à une
pression égale ou inférieure à ½ lb/po² (3,5 kPa), on doit isoler la
table de cuisson de la canalisation de gaz en fermant son robinet
d'arrêt manuel individuel.
INSTRUCTIONS D’INSTALLATION
Installation de la table de cuisson
Déterminer l’emplacement final de la table de cuisson. Éviter de
percer dans le câblage existant ou de l'endommager pendant
l'installation.
1. Déterminer si l'installation des placards permet le
dégagement nécessaire pour l'installation de brides de
fixation aux extrémités de la base de la table de cuisson. Il
s'agit de l'emplacement recommandé. Des brides de fixation
peuvent être installées à l'avant et à l'arrière de la partie
inférieure de la base de la table de cuisson, si nécessaire.
2. À l'aide d'au moins 2 personnes, placer la table de cuisson
dans l'ouverture en orientant la bonne surface vers le haut.
REMARQUE : S’assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S'il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l'ouverture pour éviter de rayer le plan de
travail.
3. Enlever les vis de fixation pour les emplacements de brides
sélectionnés de la partie inférieure de la base de la table de
cuisson.

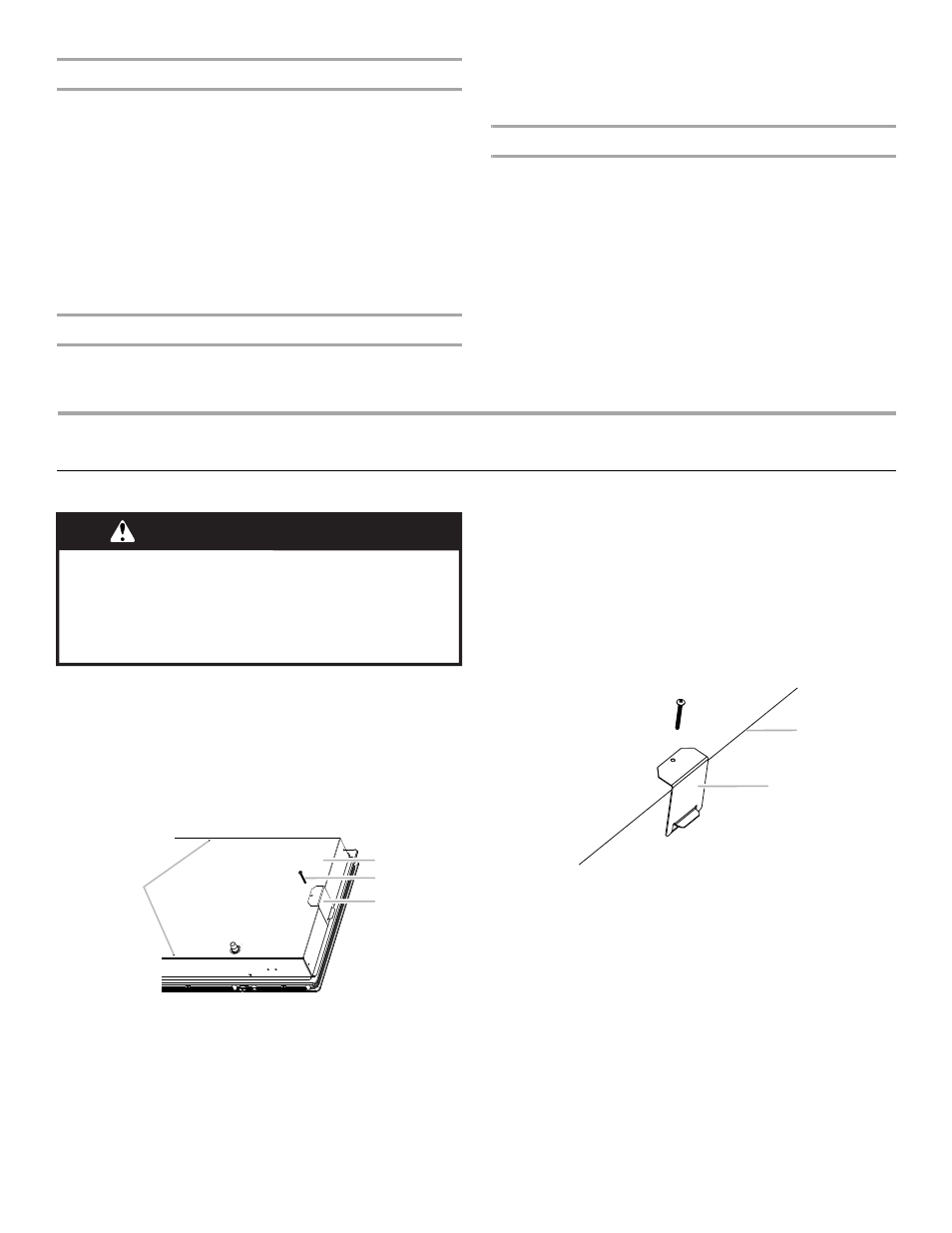

A. Trous de vis de fixation pour emplacement
facultatif à l’avant et à l’arrière
B. Partie inférieure de la base de la table de cuisson
C. Vis de fixation
D. Bride de fixation (emplacements aux extrémités
recommandés)
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la table de cuisson.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
B
C
C
D
A A. Partie inférieure de la base du
bord de la table de cuisson
B. Bride de fixation
A
B
