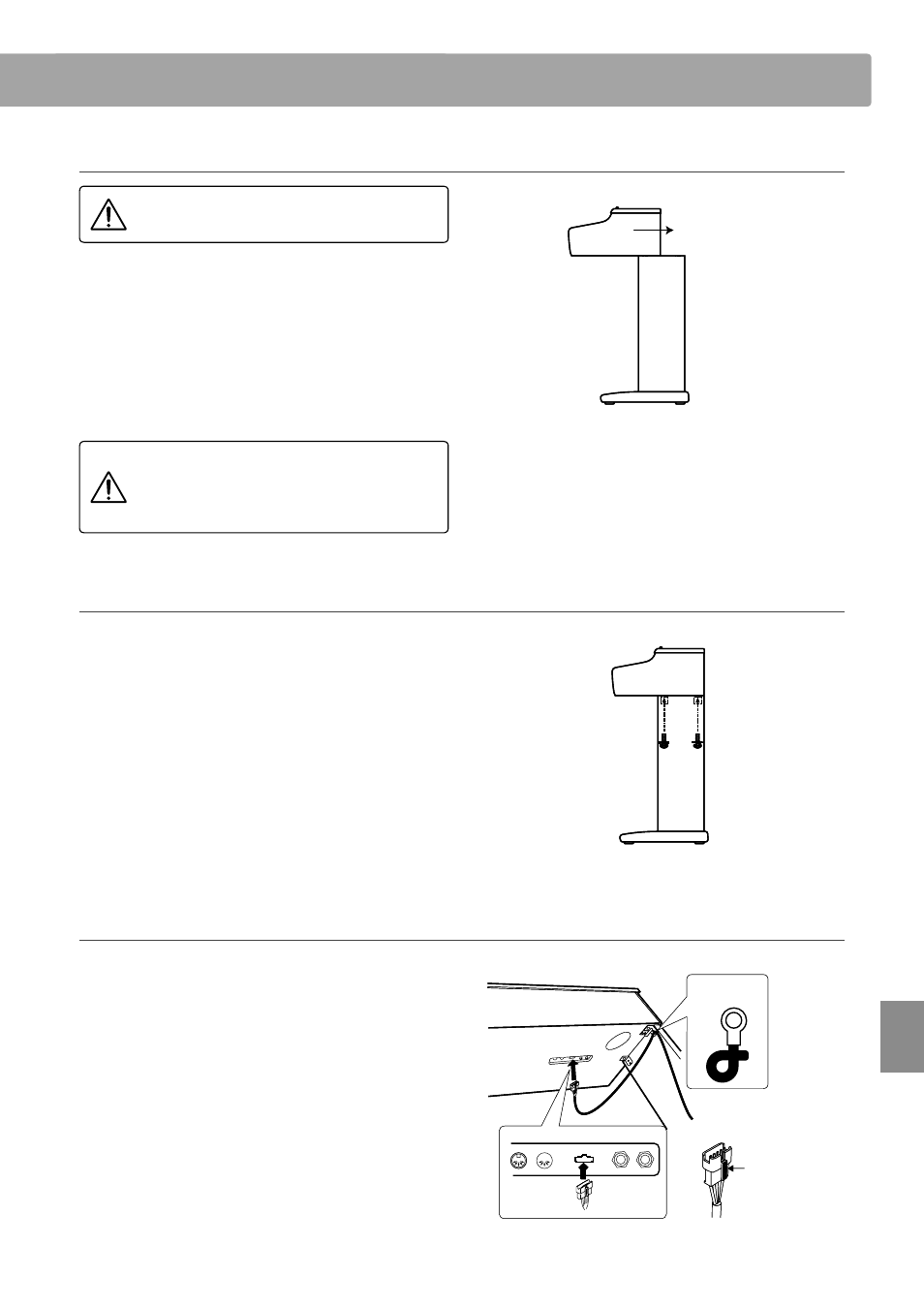

3. Montage de l’unité principale a
Deux personnes ou plus sont nécessaires pour
l’étape suivante du processus d’assemblage.
Soulevez l’unité principale a et placez-la soigneusement sur
le support.
Positionnez l’unité principale vers l’avant du support, de sorte
que les vis intégrées au support ne soient pas visibles du
dessus.
Faites glisser délicatement l’unité principale vers l’arrière
jusqu’à ce que la base s’enclenche dans les fi xations.
Quand vous soulevez l’unité principale sur le
support et que vous la faites glisser à la position
correcte, veillez à ne pas vous coincer les mains
ou les doigts.
4. Fixation de l’unité principale a
Fixez l’unité principale au support à l’aide des quatre vis (avec
rondelle plate et rondelle ressort) e.
Commencez par fi xer sans trop serrer les quatre vis (en laissant
un jeu d’environ 1 à 2 mm), en ajustant la position de l’unité
principale sur le support.
Une fois les quatre vis fi xées et l’unité principale positionnée
correctement sur le support, serrez fermement toutes les vis
jusqu’à ce que les rondelles ressort se plient.
Serrez bien toutes les autres vis fi xées temporairement pour
vous assurer que l’unité principale est fi xée fermement au
support.
5. Connexion du pédalier et des câbles d’alimentation
Connectez le câble des pédales à la prise PEDAL sur la face
inférieure de l’unité principale, en vous assurant que la fi che à
encoche fait face à l’arrière de l’instrument.
Connectez les câble d’alimentation secteur i à la prise AC IN,
puis utilisez les colliers pour immobiliser les câbles.
a Glisser
vers l’arrière a Glisser
vers l’arrière
e e
Collier
Encoche de
fi che de pédale
Collier
Encoche de
fi che de pédale
