Annexes

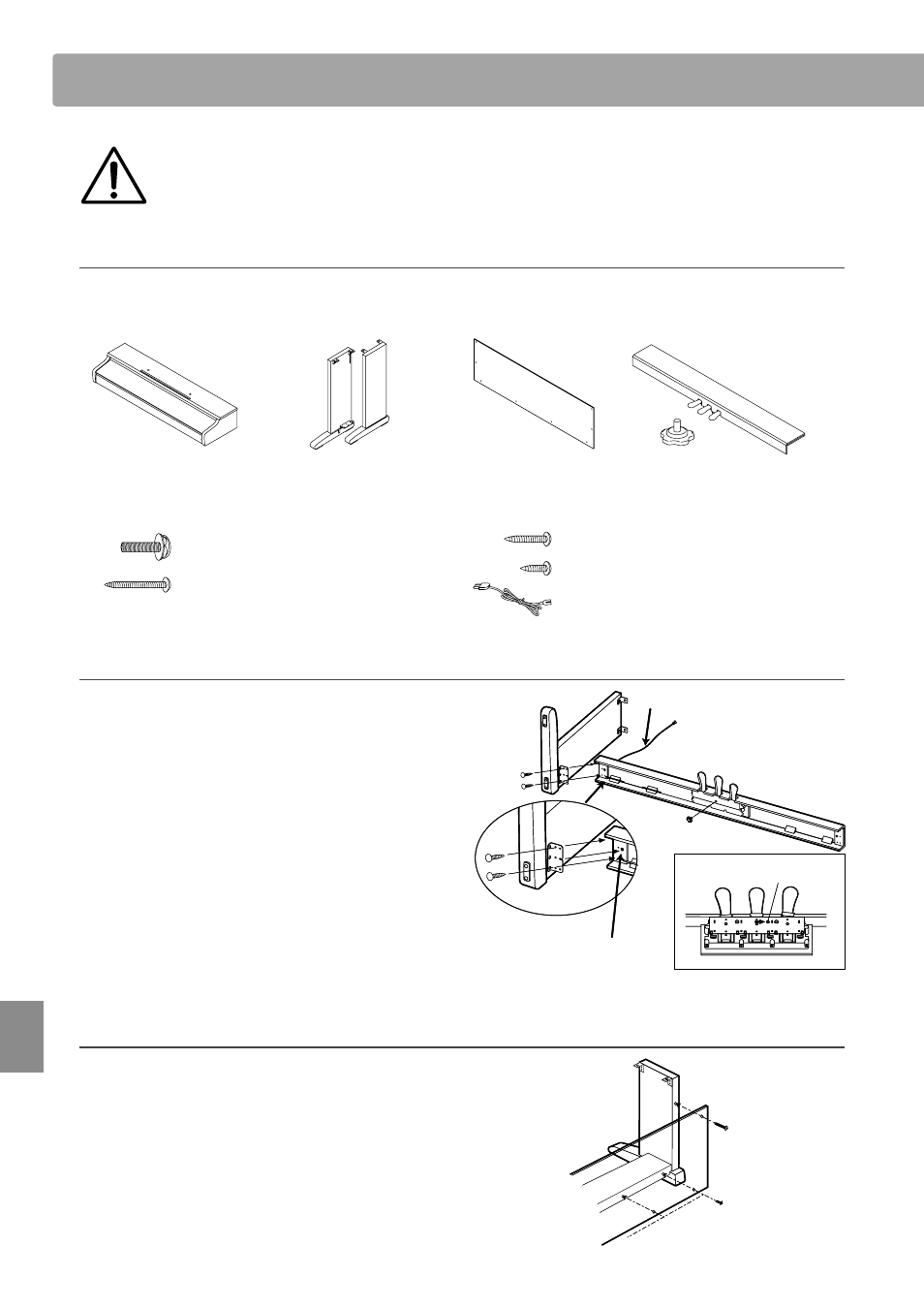

Lisez attentivement les consignes suivantes avant de commencer l’assemblage du piano numérique KCP80.
Assurez-vous que deux personnes (ou plus) participent à l’assemblage du piano numérique KCP80, surtout
lorsqu’il s’agit de soulever l’unité principale de l’instrument pour la placer sur le support à l’étape 3.
„ Pièces incluses
Avant de commencer l’assemblage du piano numérique KCP80, assurez-vous que toutes les pièces ci-dessous sont présentes.
Prévoyez également un tournevis cruciforme (non inclus) pour l’assemblage de l’instrument.
e Vis (avec rondelle plate et
rondelle ressort) x 4
f Vis taraudeuse (longue, noire) x 2
i Câble d’alimentation x 1
g Vis taraudeuse (mi-longueur, noire) x 4
h Vis taraudeuse (courte, argent) x 4
a Unité principale x 1 b Panneau latéral x 2
(gauche, droite)
c Panneau arrière x 1 d Pédalier x 1
Vis de support de pédales x 1
1. Montage des panneaux latéraux b, du pédalier et de la vis de support de pédales d
Détachez et tendez le câble de connexion de pédales sous le
pédalier d.
Insérez la vis de support de pédales d’environ 1 cm dans le
pédalier, en utilisant l’orifi ce indiqué dans le diagramme.
Fixez le pédalier d aux panneaux latéraux gauche et droit
b à l’aide des vis de fi xation temporaire de chaque côté du
pédalier. Assurez-vous que le panneau latéral correct est utilisé
à gauche et à droite.
Assurez-vous que le pédalier et les panneaux latéraux sont
bien en contact, sans espace entre les pièces.
Insérez les quatre vis taraudeuses courtes argentées h dans
les trous comme indiqué et attachez fermement le pédalier
aux panneaux latéraux de gauche et de droite.
2. Fixation du panneau arrière c
Mettez le pédalier et les panneaux latéraux assemblés debout
(verticalement) sur le sol.
Fixez le panneau arrière c aux panneaux latéraux gauche
et droit à l’aide des deux longues vis taraudeuses noires f,
en laissant un jeu d’environ 1-2 mm. Fixez ensuite le bas du
panneau arrière au pédalier à l’aide des quatre vis taraudeuses
mi-longues noires g.
Vis de fi xation
temporaire
Câble du pédalier
Trou de vis
de support de pédales
h
d
b
Vis de fi xation
temporaire
Câble du pédalier
Trou de vis
de support de pédales
h
d
b
f
g
f
g
