Configuration de la torChe
powermax
65/85 Manuel de service 3-9
7. Débranchez le connecteur du fil du contacteur de détection de buse.
8. Utilisez un tournevis à pointe cruciforme n° 2 pour retirer la vis qui fixe le fil pilote au corps de la torche.
9. Utilisez des clés de 4/16 po et de 3/8 po (ou ajustables) pour desserrer l’écrou qui fixe la conduite d’alimentation
en gaz au faisceau de torche. Mettez le corps de la torche de côté.
10. Dégagez le coupleur et la gaine de positionnement de l’avant du faisceau de torche.
11. Glissez le coupleur sur le faisceau de torche.
12. Raccordez de nouveau la conduite de gaz au faisceau de torche.
13. Rebranchez le fil pilote de la torche au corps de la torche à l’aide de la vis.
14. Rebranchez le connecteur du fil du contacteur de détection de buse.
15. Glissez le collier de montage sur l’avant du corps de la torche. Alignez la rainure sur l’avant du collier de montage
(à côté d’un des trois trous de vis) avec le plongeur de détection de buse sur le corps de la torche.
16. Fixez le collier de montage au corps de la torche à l’aide des trois vis.
17. Vissez le coupleur au collier de montage.
18. Vissez l’écrou du serre-câble dans le coupleur.
19. Vissez le corps du serre-câble dans l’écrou du serre-câble.

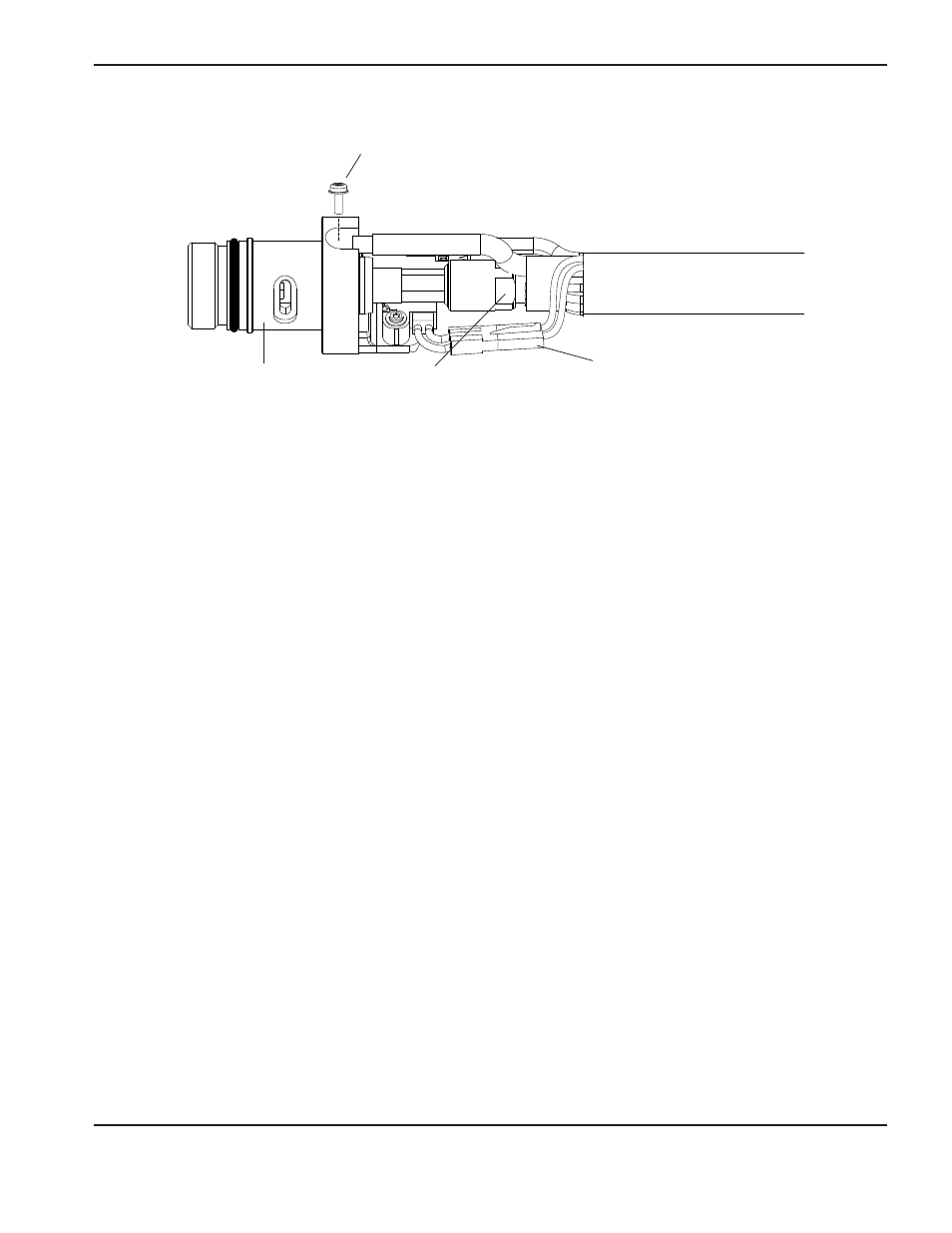

Raccord de la conduite
d’alimentation en gaz
Tête de torche
Vis de borne
du fil pilote
Connecteur du fil du contacteur
de détection de buse
