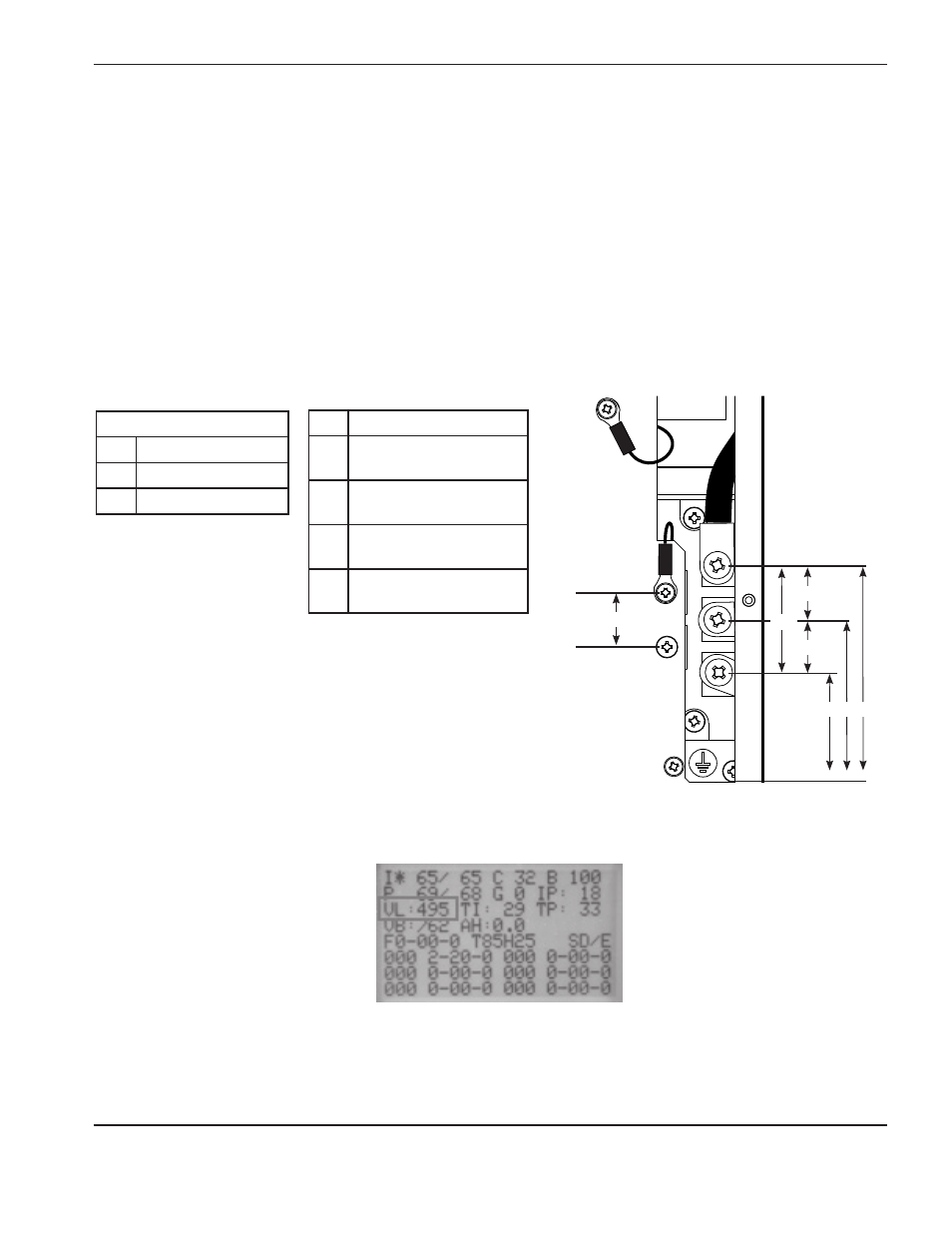

Test 1 – Tension d’entrée
Symptôme : Défaillance de tension (0-60-0, -1 or -2)
• Vérifier la tension secteur à l’interrupteur d’alimentation (S1).
• Vérifier la tension d’entrée au pont de diodes en entrée.
- La tension c.a. entre deux fils d’entrée doit être égale à la tension secteur.
• Si la tension est correcte à l’interrupteur d’alimentation, et que la tension est basse à la diode d’entrée,
remplacer l’interrupteur d’alimentation.
• Vérifier la tension de sortie du pont de diodes en entrée.
- V c.c. en sortie = Tension secteur x 1,414 V c.c.
Note : Toutes les valeurs sont de ± 15 %.
Triphasé
L1 Noir (CSA)
Marron (CE)
L2 Blanc (CSA)
Noir (CE)
L3 Rouge (CSA)
Gris (CE)
PE Vert (CSA)
Vert/jaune (CE)
LV
LV/1,732
LV
LV
LV X 1,414
• S’il existe une défaillance et que la valeur du pont de diodes en sortie est correct :
- Afficher l’écran de service et confirmer que la valeur « VL » est de ± 15 % de la tension secteur c.a.
LV = tension secteur entrante
• S’il existe une défaillance et que la valeur « VL » est correcte :
- Vérifier le circuit imprimé du processeur de signal numérique en le remplaçant par un autre qui fonctionne.
- Si le problème n’est pas au niveau du circuit imprimé du processeur de signal numérique, remplacer le
circuit imprimé d’alimentation et le l’IGBT du PFC (unités CSA uniquement).
Monophasé
L Noir (CSA)
N Blanc (CSA)
PE Vert (CSA)
