Dépannage et tests De système

5-16

powermax

65/85

Manuel de service

Test d’appareil IGBT à l’aide d’un testeur non Hypertherm

Le testeur d’appareil démontré à la page 5-15 Schéma pour monter un testeur IGBT comprend une DEL et un

bouton-poussoir utilisés ensemble pour effectuer deux tests.

Note : Avant qu’un IGBT puisse être testé, il doit être isolé de tous les circuits électriques. Si l’IGBT est installé

sur une source de courant, enlever le circuit imprimé d’alimentation et toute connexion de câble avant

d’effectuer le test.

1. Vérifier que l’IGBT ne présente pas de fissures ou de marques noires. S’il est endommagé, le remplacer.
2. Vérifier que la batterie de 9 volts soit au-dessus (>) de 8,0 V.

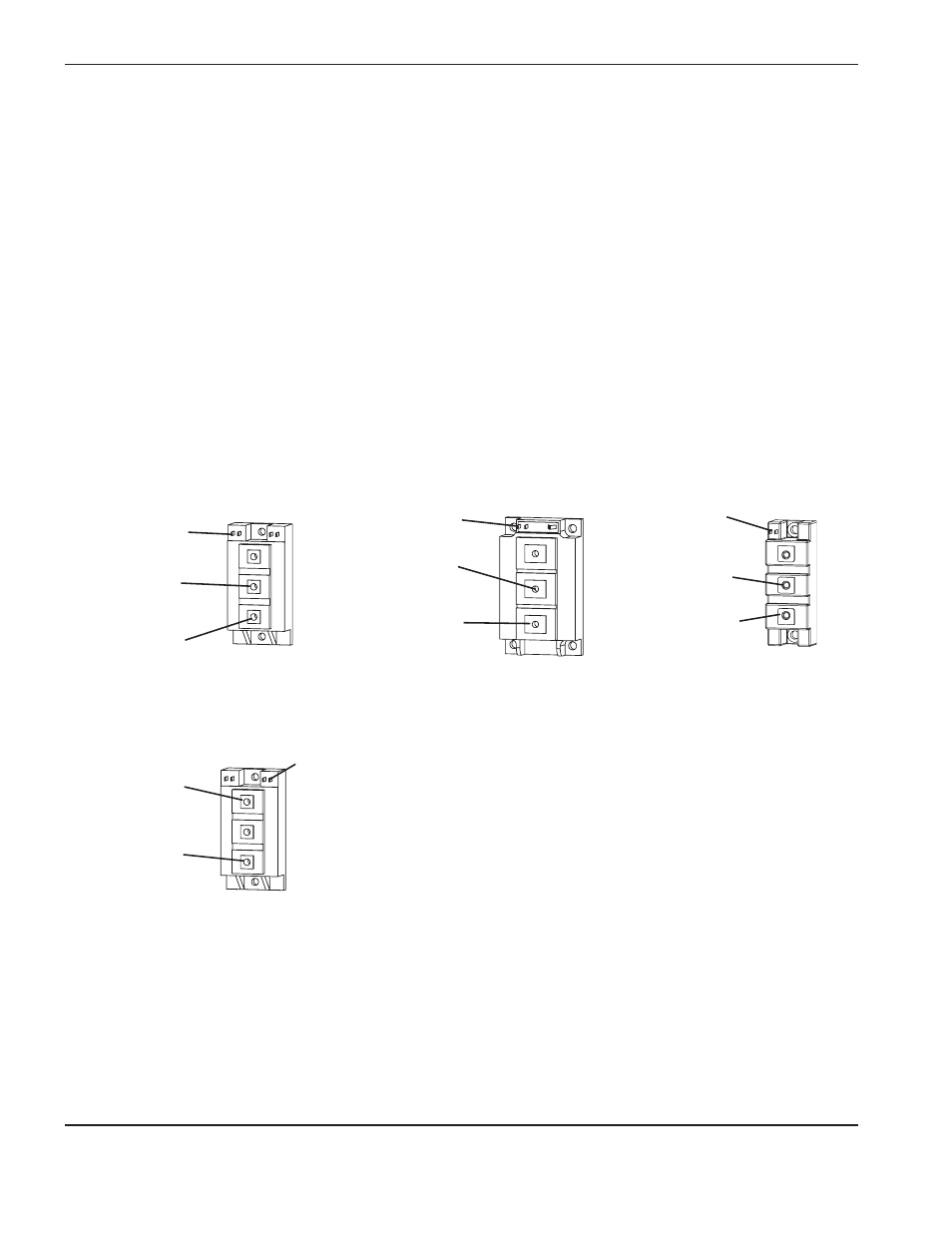

3. Brancher les câbles de test tel que démontré ci-dessous.
4. Lorsque les câbles de test sont branchés, et sans appuyer sur le bouton-poussoir, la DEL ne devrait pas s’allumer.

Si la DEL est allumée, l’IGBT est court-circuité. Remplacer l’IGBT.

5. Lorsque les câbles de test sont branchés, appuyer sur le bouton-poussoir. À ce moment, la DEL devrait s’allumer.

Si la DEL ne s’allume pas, l’IGBT est ouvert. Remplacer l’IGBT.

Câble jaune

Grille 1 (G1)

Câble noir

Émetteur 1 (E1)

Câble rouge

Collecteur 1 (C1)

IGBT, onduleur

test 1

Câble jaune

Grille (G)

Câble noir

Émetteur (E)

Câble rouge

Collecteur (C)

IGBT, PFC

Câble jaune

Grille (G)

Câble rouge

Collecteur (C)

Câble noir

Émetteur (E)

IGBT, arc pilote

IGBT, onduleur

test 2

Câble jaune

Grille 2 (G2)

Câble noir

Émetteur 2 (E2)

Câble rouge

Collecteur 2 (C2)
